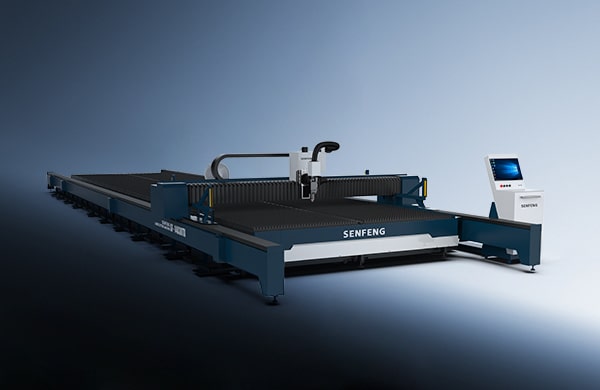

Cortadora Láser de Metal para Biseles de Formato Ultra Grande Serie TX
Esta máquina de gran tamaño permite tanto el corte recto como el biselado. Su estructura modular puede adaptarse en longitud y anchura para cortar placas ultra largas (≥6000 mm) y superpesadas. Además, su biselado conforme a estándares contribuye a que la soldadura posterior sea lo suficientemente firme.
Velocidad máxima sin carga: 100 [m/min]
Carga máxima (extensible): 94 200 [kg]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Biselado de múltiples ángulos para placas ultra grandes
Esta cortadora láser de gran tamaño contempla tanto el corte plano como el corte en bisel para cortar placas grandes de una sola pieza y facilitar la soldadura posterior, siendo la opción ideal para la industria pesada.
Potencia láser
12-60kW
Grosor máximo de corte en acero al carbono
120mm
Ángulo máximo de biselado
45°
Velocidad máxima sin carga
100m/min

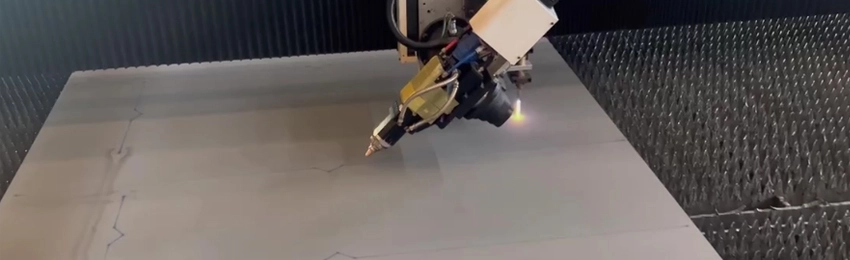

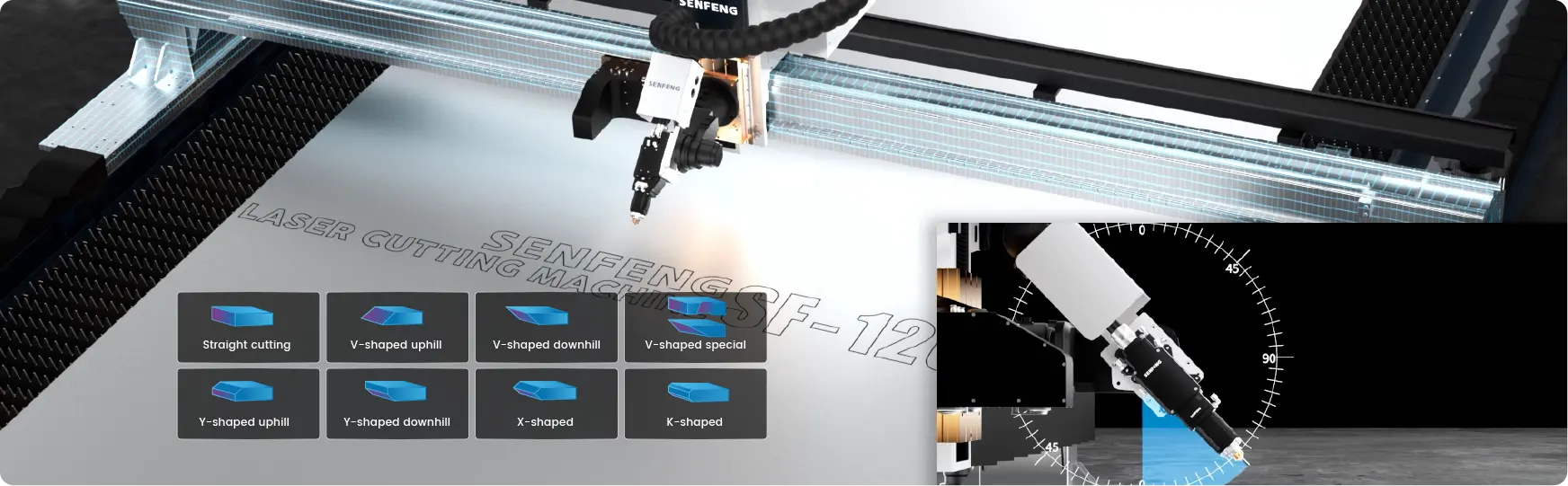

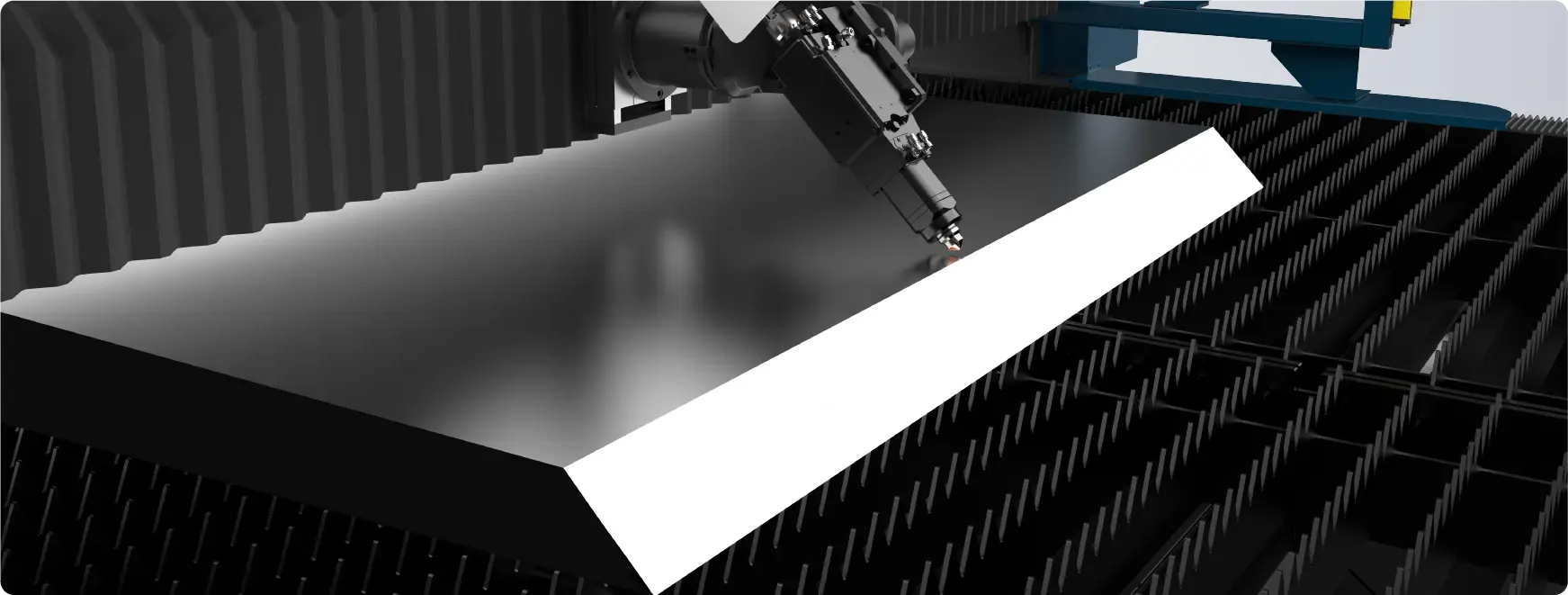

Cabezal de corte láser para biselado de ±45°
El cabezal de corte láser de alta potencia, junto con un sistema de control basado en bus de cinco ejes 3D, supera los métodos tradicionales al permitir el biselado de ±45° en formas V, X, Y y K.

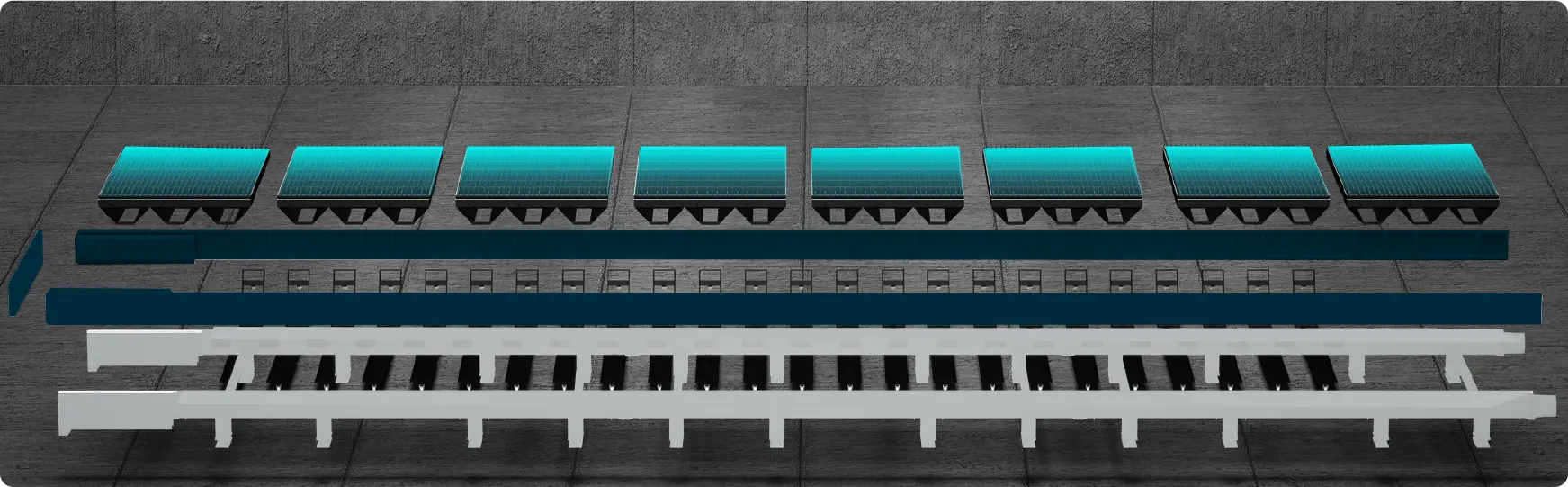

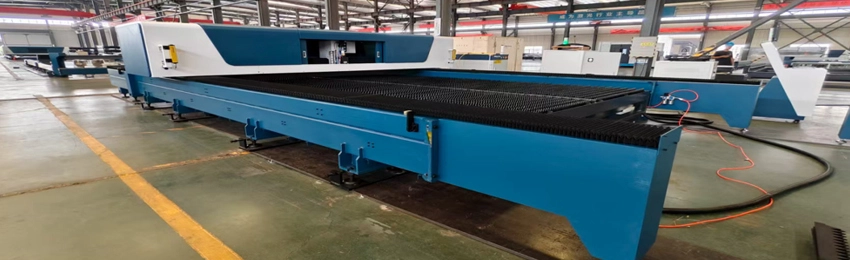

Bancada especial con capacidad de carga superpesada
La bancada exclusiva con cremallera de suelo ofrece una estabilidad, rigidez y retención de la precisión a largo plazo inigualables, incluso durante el movimiento a alta velocidad. Su construcción modular segmentada facilita el procesamiento y el transporte de piezas de trabajo de gran tamaño.

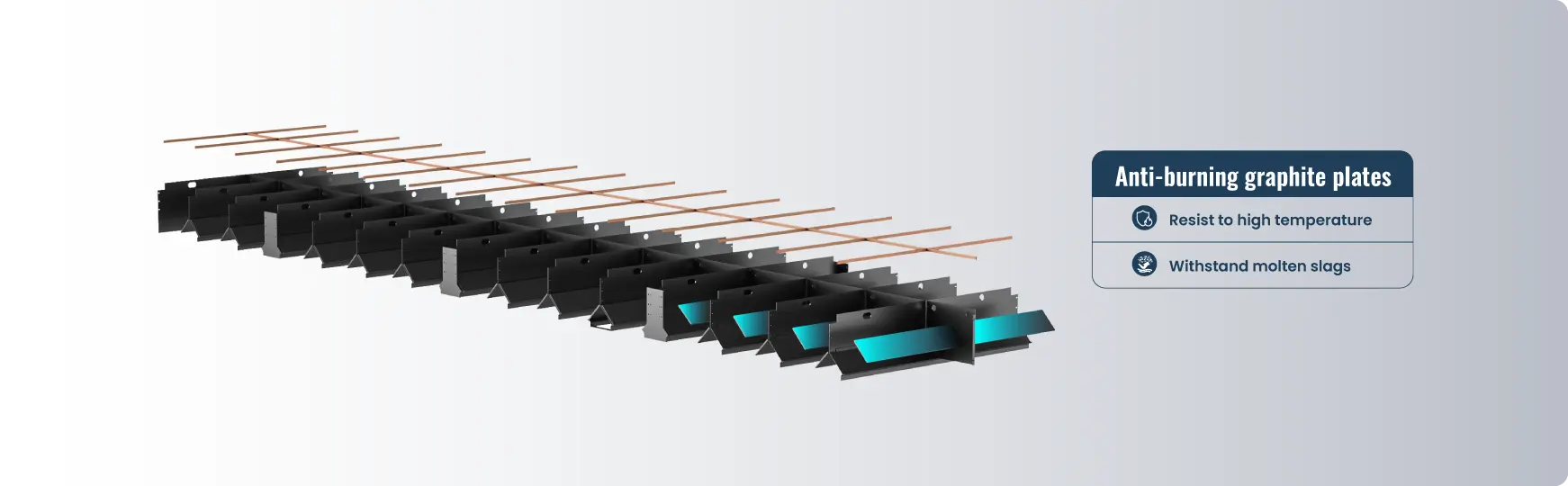

Placas de grafito antipirógenas para una mayor vida útil de la máquina
La bancada está cubierta con placas de grafito antipirógenas que resisten las altas temperaturas y las salpicaduras de metal fundido, además de bloquear la penetración del láser. Esto protege la plataforma y la bancada contra daños, prolongando significativamente la vida útil de la máquina.

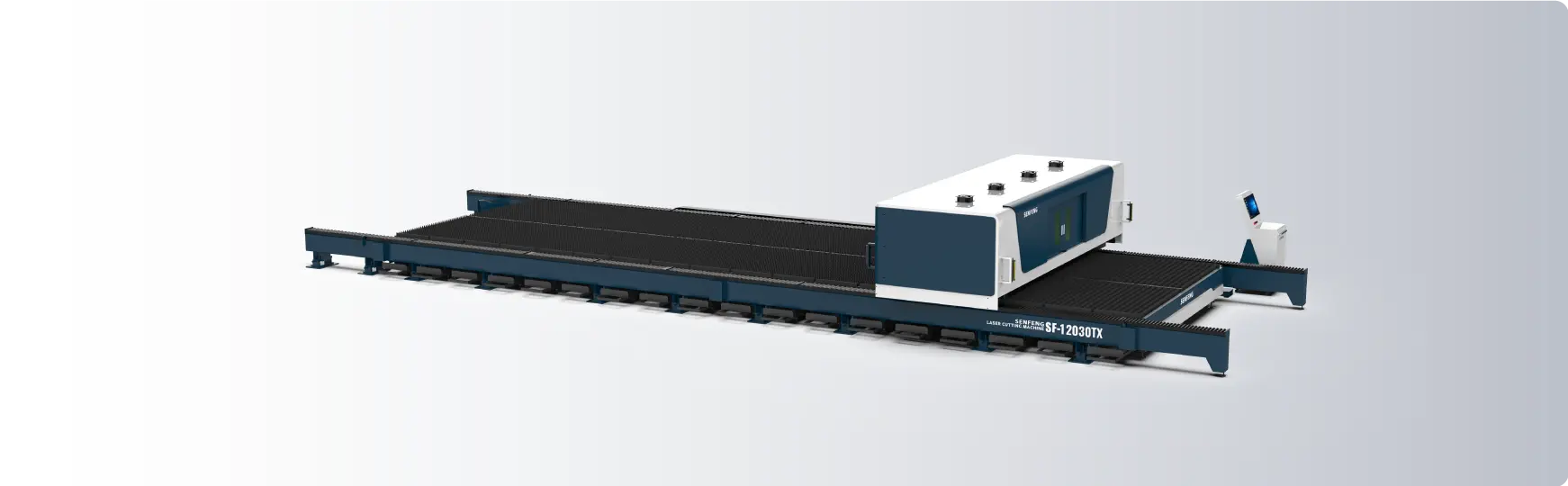

Opción de viga totalmente cerrada para seguridad y respeto al medio ambiente
Se ha añadido una cámara de protección cerrada en el área de la viga, que se desplaza en sincronía con la posición de corte para evitar la dispersión de humos y la radiación láser.
- Anidamiento por visión
- Cambio automático de boquilla
- Corte con acabado perfecto
- Perforación relámpago
- Perforación suave
- Perforación progresiva
- Perforación con desescoriado
- Microunión suave
- Función de salto
- Detección automática de bordes
- Corte de avellanado
Parámetros técnicos
| Modelo | SF6030TX | SF8040TX | SF12030TX | SF14030TX | SF30040TX | SF36030TX | SF50030TX |
| Potencia del láser (kW) | 12-60 | 12-60 | 12-60 | 12-60 | 12-60 | 12-60 | 12-60 |
| Área de trabajo (L*A, mm) | Corte recto: 6000*3000 mm Corte biselado: 5400*2000 mm | Corte recto: 8000*4000 mm Corte biselado: 7400*3000 mm | Corte vertical: 12000*3000 mm Corte biselado: 11400*2000 mm | Corte recto: 14000*3000 mm Corte biselado: 13400*2000 mm | Corte recto: 30000*4000 mm Corte biselado: 29400*3000 mm | Corte recto: 36000*3000 mm Corte biselado: 35400*2000 mm | Corte recto: 50000*3000 mm Corte biselado: 49400*2000 mm |
| Precisión de posicionamiento en los ejes X/Y (mm) | ±0,1/10000 | ±0,1/10000 | ±0,1/10000 | ±0,1/10000 | ±0,1/10000 | ±0,1/10000 | ±0,1/10000 |
| Precisión de reposicionamiento en los ejes X/Y (mm) | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| Velocidad máxima sin carga (m/min) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Carga máxima de la plataforma (kg) | 14130 | 25120 | 28260 | 32970 | 94200 | 84780 | 117750 |
| Dimensiones generales (largo x ancho x alto, mm) | 8360*4746*1950 | 10680*5746*1950 | 15612*4746*1950 | 17830*4746*1950 | 36835*5746*1950 | 45500*4746*1950 | 63100*4746*1950 |
| Fuente de alimentación | Trifásico 380V, 50Hz/60Hz (fabricado a medida) | ||||||
Viga totalmente cerrada
Un recinto protector montado alrededor de la viga se desplaza simultáneamente con la posición de corte para mejorar la hermeticidad y evitar la dispersión de humos.

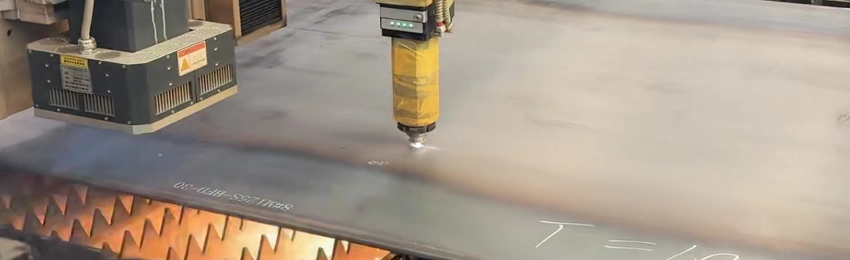

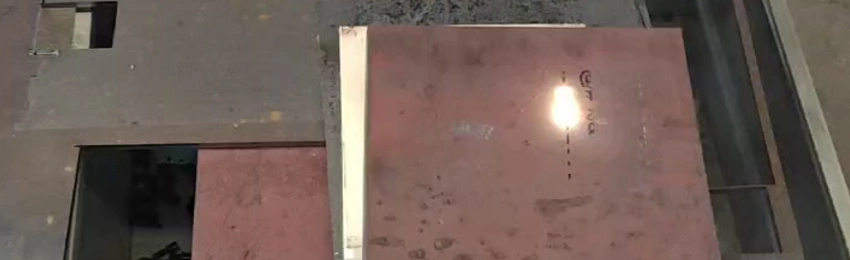

Marcado por inyección UV
Proporciona un marcado permanente de alto contraste para componentes estructurales de gran tamaño, cumpliendo con los requisitos de trazabilidad obligatorios en la industria de construcción naval.
Marcado por galvanómetro
Permite el marcado láser de códigos de pieza para apoyar la trazabilidad de calidad y la conexión con el sistema MES.
Trazado por proyección de polvo
Reemplaza al trazado tradicional, permitiendo un posicionamiento preciso antes de la soldadura y aumentando la tasa de soldadura a la primera en un 25 %, siendo ideal para la producción de torres de hierro.

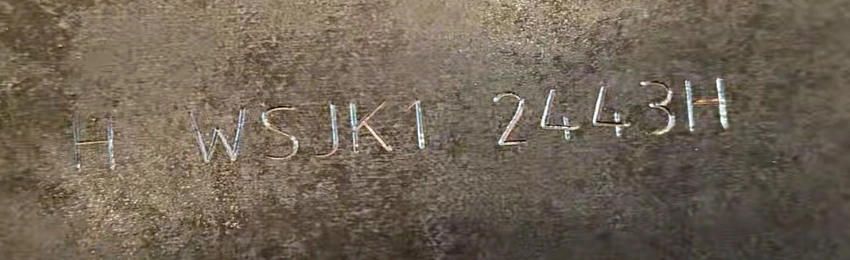

Grabado físico
Vaporiza directamente la superficie del material para formar ranuras físicas precisas, creando así marcas profundas verdaderamente permanentes y resistentes al desgaste.
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
