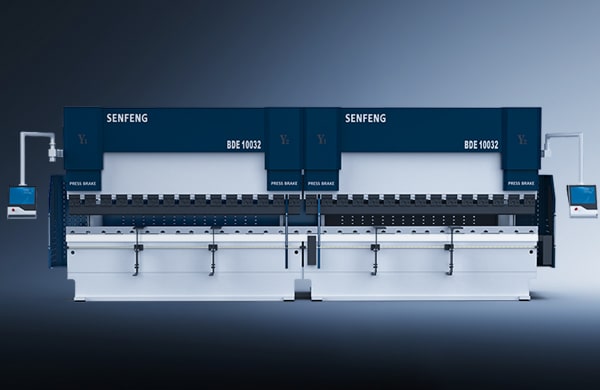

Plegadora CNC Tándem para Chapas Ultra-largas
La máquina puede controlar simultáneamente dos prensas plegadoras de las mismas especificaciones para un funcionamiento sincronizado. Al trabajar en conjunto con un dispositivo de sincronización en tándem o multimáquina, es adecuada para doblar láminas largas o ultralargas, con un efecto sorprendente de 1+1>2. Se ha aplicado en el doblado de farolas, postes de electricidad, estructuras de automóviles en construcciones urbanas y autopistas. Estas dos máquinas pueden trabajar juntas o de forma independiente según sea necesario.
1500*2-15000*2 [mm] Longitud de flexión
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Con el sincronizador en tándem, las dos prensas plegadoras pueden trabajar juntas para doblar láminas ultralargas o comunes al mismo tiempo. También se permite el trabajo independiente.
1. Doblado rápido
Dos prensas plegadoras trabajan en doble arnés, lo que ayuda a realizar el doblado en masa
2. Fácil doblado de piezas de trabajo ultralargas
Longitud de doblado duplicada para facilitar el doblado de piezas de trabajo ultralargas
3. Doblado con alta precisión
Nuestro doblado de alta precisión se puede atribuir a dispositivos CNC avanzados y sistemas servo
Beneficios mecánicos

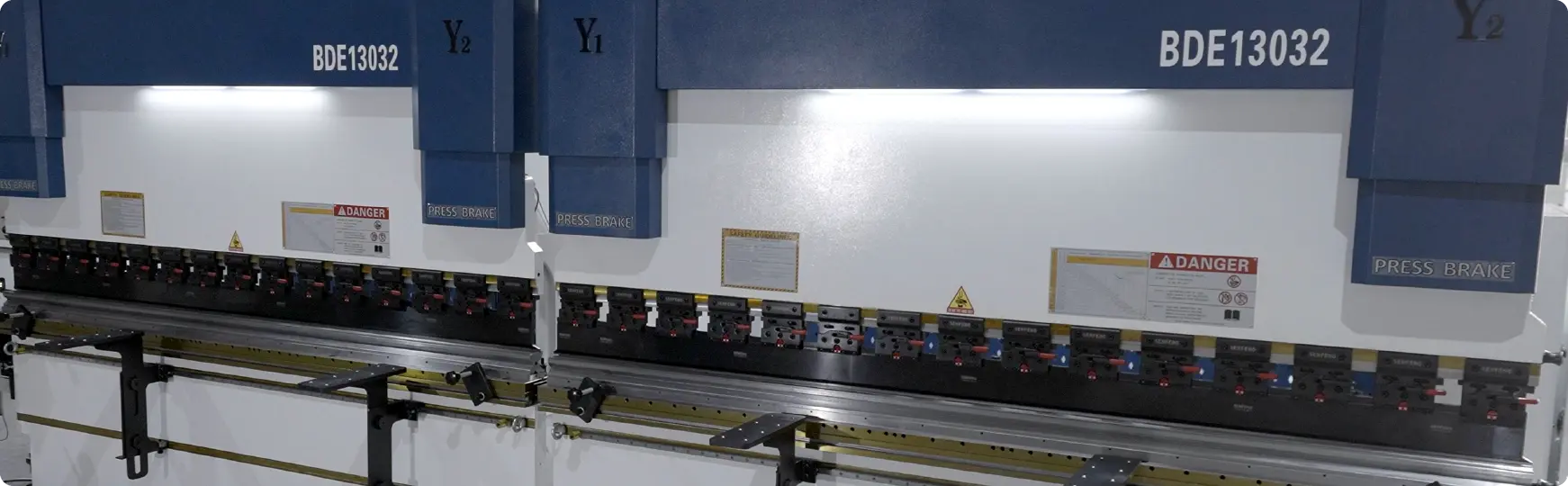

1. Enlace en tándem
* Hace que dos prensas plegadoras de las mismas especificaciones se alineen para formar una estructura zigomórfica
* Su bancada de máquina herramienta está hecha de placas de acero Q235B para garantizar su alta resistencia
* El soporte frontal modular puede hacer movimiento de lado a lado y cambiar su altura mediante el uso de un vástago manual
* El sistema de tope trasero de alta precisión considera el sinfín y la rueda helicoidal como engranajes de transmisión (eje X: 400 mm/s)
* El sistema hidráulico tiene una respuesta de alta frecuencia (12 ms), una puesta en servicio sencilla y un control preciso de circuito cerrado
2. Máquina herramienta de alto estándar
Mantiene la máquina herramienta indeformable e intacta a alta temperatura incluso después de un uso prolongado debido a que pasa por 7 procesos estándar como el tratamiento de recocido y envejecimiento
3. Sistema de compensación de deflexión mecánica
El sistema moviliza bloques de cuña después de que el sistema de control calcule las compensaciones requeridas, luego, cumple su papel contra la viga superior e inferior torcida o distorsionada, por lo tanto, la diferencia entre las láminas dobladas es mínima
4. Rica en doblado Procesos
Doblado hacia arriba y hacia abajo, en arco, de borde muerto, en forma de U, de tipo cerrado, así como doblado en ángulo recto, agudo, obtuso y otras formas complejas
Beneficios del sistema de control
Adoptamos un sistema de control popular a nivel internacional, que, con una interfaz de usuario de diseño simple, permite a los usuarios realizar una programación digital y gráfica incluso sin experiencia operativa. Gracias a su base de datos de plegado incorporada, pueden invocar parámetros de plegado a voluntad.
1. Programación gráfica
Los usuarios pueden planificar y simular procesos de plegado gráficamente, de modo que se optimice la velocidad y la precisión del plegado
2. Cálculo automático
Puede calcular la longitud de extensión, la fuerza de plegado, el punto de sujeción, la compensación de deflexión, el tope trasero y otros parámetros de forma automática
3. Medición y compensación automáticas
Mide el espesor de la chapa en tiempo real, cambia los parámetros de plegado para compensar la desviación del espesor, a fin de mantener la precisión del ángulo de plegado
Parámetros técnicos
Modelo | BDE10032-10032 | BDE10041-10041 | BDE60060-60060 | |
Fuerza de flexión (kN) | 1000 | 1000 | 6000 | |
Longitud de plegado (mm) | 3200*2 | 4100*2 | 6000*2 | |
Profundidad de garganta (mm) | 400 | 400 | 600 | |
Ancho entre columnas (mm) | 2600 | 3600 | 4800 | |
Altura abierta (mm) | 480 | 480 | 670 | |
Velocidad de los bloques deslizantes (mm/s) | Acercarse | 180 | 180 | 90 |
Doblar | 0-10 | 0-10 | 0-7 | |
Volver | 160 | 160 | 90 | |
Dimensiones generales (L*An*Al, mm) | 3700*1515*2630+3700*1515*2630 | 4700*1930*2630+4700*1930*2630 | 6200*2700*4750+6200*2700*4750 | |
Peso de la máquina (kg) | 7800*2 | 9100*2 | 52000*2 | |
Potencia del motor principal (kW) | 7.5 | 7.5 | 45 | |
Automatización
Beneficios opcionales
1. Interconexión inteligente
Interfaz de expansión de armadura/robot de reserva para carga y descarga, de modo que el doblado, la carga y la descarga sean completamente automáticos
Una prensa plegadora es un dispositivo que permite doblar láminas metálicas delgadas. Genera presión a través de un sistema hidráulico, que se transmite por los moldes superior e inferior para lograr la forma de plegado deseada. Dependiendo de su modo de accionamiento, nivel de automatización y estructura, las prensas plegadoras se pueden clasificar en manuales, hidráulicas y CNC.
La paneladora es una máquina dobladora altamente automatizada, que representa el último avance en el doblado de chapa metálica. Puede doblar en varias formas complejas, como ángulo recto, arco, arriba y abajo, sin la necesidad de sujetar manualmente la pieza de trabajo o el molde de doblado. Un posicionamiento único es suficiente para doblar varios lados. Su velocidad de doblado es aproximadamente 3 veces más rápida que las prensas plegadoras tradicionales. Debido a la menor intervención humana, la consistencia entre las piezas de trabajo es mucho mayor y está reemplazando gradualmente la tradición.
Para la paneladora, los trabajadores solo necesitan colocar las piezas de trabajo en su mesa de trabajo, luego, la pieza de trabajo se posicionará mediante una ventosa o un brazo de presión y se doblará automáticamente. Un juego de moldes de doblado universales es suficiente, sin cambios frecuentes ni personalizaciones.
Una prensa plegadora es un tipo de maquinaria de forja que se utiliza principalmente para el procesamiento de chapas metálicas, especialmente para chapas de gran tamaño. Al adoptar diferentes moldes, puede realizar operaciones como doblar bordes, estirar, redondear y perforar la chapa metálica.
翻译结果
翻译结果
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
