Prensa Plegadora de Barra de Torsión
La prensa plegadora de barra de torsión, también conocida como plegadora con sincronización mecánica, utiliza un sistema puramente mecánico basado en una barra de torsión para sincronizar el movimiento del pisón en ambos lados. Destaca en condiciones de trabajo adversas (como cargas excéntricas), requiere un mantenimiento sencillo y tiene costos de compra y operación relativamente bajos. Es ideal para el doblado por lotes de chapas de mediano espesor donde no se requiere una precisión extrema.
Longitud de doblado: 1600-4100 [mm]
Velocidad máxima de doblado: 10 [mm/s]
Altura abierta: 430-485 [mm]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Gana su reputación de máquina «eterna» gracias a su facilidad de operación, pocas averías y baja tasa de mantenimiento.
1. Alta resistencia a la carga excéntrica
Su robusta estructura de sincronización mecánica garantiza un rendimiento estable durante doblados asimétricos (ej.: piezas pequeñas, doblado segmentado). La barra de torsión redistribuye la fuerza bajo deformación, manteniendo la sincronización y minimizando el desgaste.
2. Alta estabilidad y fiabilidad
Componentes mecánicos como la barra de torsión son duraderos, fiables, con baja tasa de fallos, larga vida útil y mínimo mantenimiento.
Al depender menos de sensores electrónicos de precisión o válvulas servo complejas, tolera una limpieza del aceite hidráulico menos estricta y se adapta a talleres con condiciones promedio.
3. Bajos costos de mantenimiento
Los problemas de sincronización suelen originarse en piezas mecánicas, permitiendo un diagnóstico y reparación sencillos, reduciendo costos y tiempo de inactividad.
4. Excelente relación costo-eficacia
Suele tener un costo de compra menor comparedo con otros tipos de similar tonelaje, ofreciendo gran valor para usuarios que buscan estabilidad y durabilidad.
Beneficios mecánicos
Su diseño mecánico simple pero robusto satisface las necesidades fundamentales de sincronización y rigidez, ideal para chapas de mediano espesor, componentes estructurales y escenarios de alta intensidad y carga.

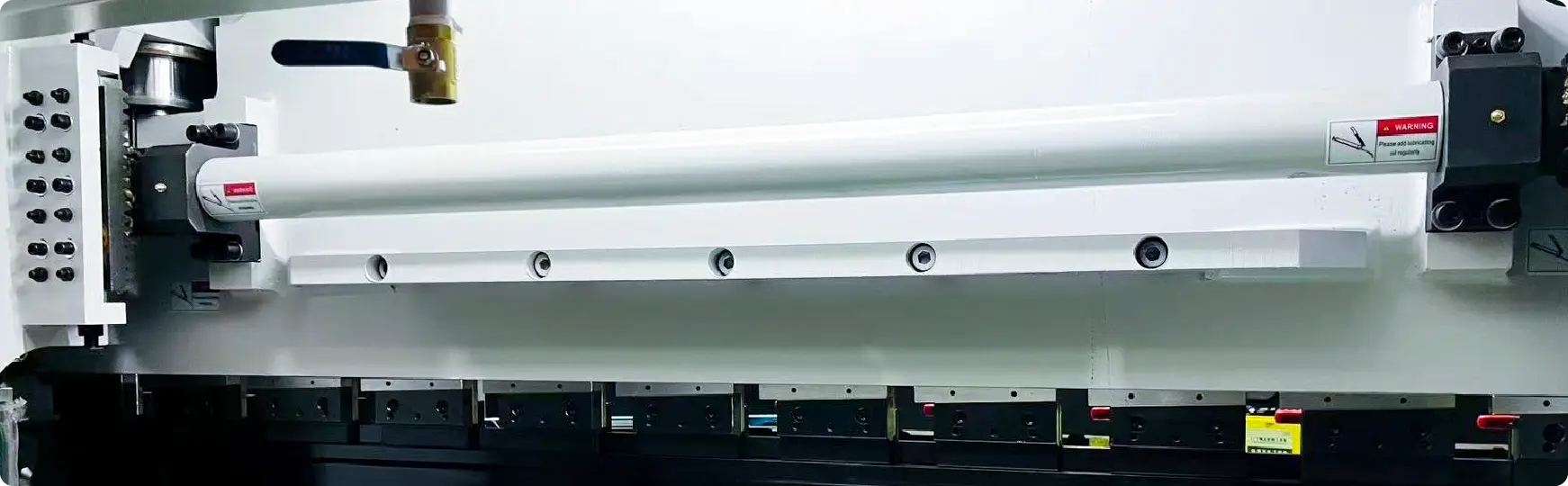

1. Barra de torsión de alta resistencia
Es el mecanismo central de sincronización, ubicada a lo largo del pisón y conectada a los tornillos/cilindros derecho e izquierdo mediante bielas, garantizando el movimiento sincrónico del pisón.
2. Pisón resistente a la deformación
Diseñado en una sola pieza que se mueve como un conjunto impulsado por la barra de torsión, ofrece un rendimiento excepcional contra la deformación.

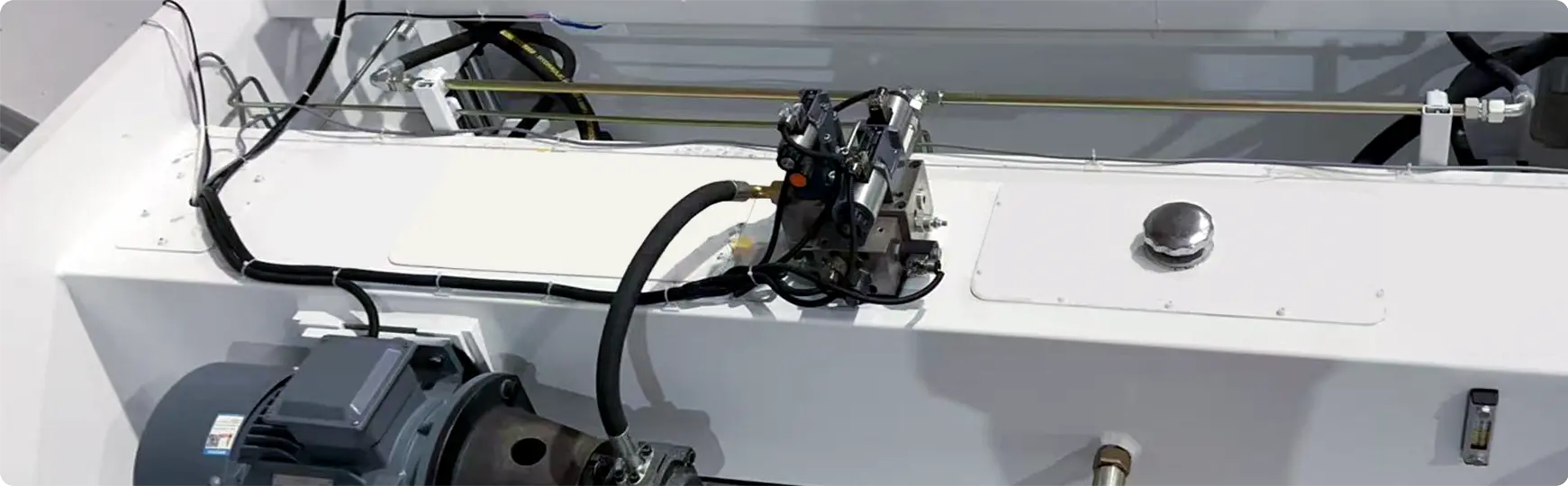

3. Sistema hidráulico simple
Al no depender de válvulas servo o retroalimentación de circuito cerrado para la sincronización, utiliza un sistema hidráulico relativamente simple menos sensible a la limpieza del aceite.

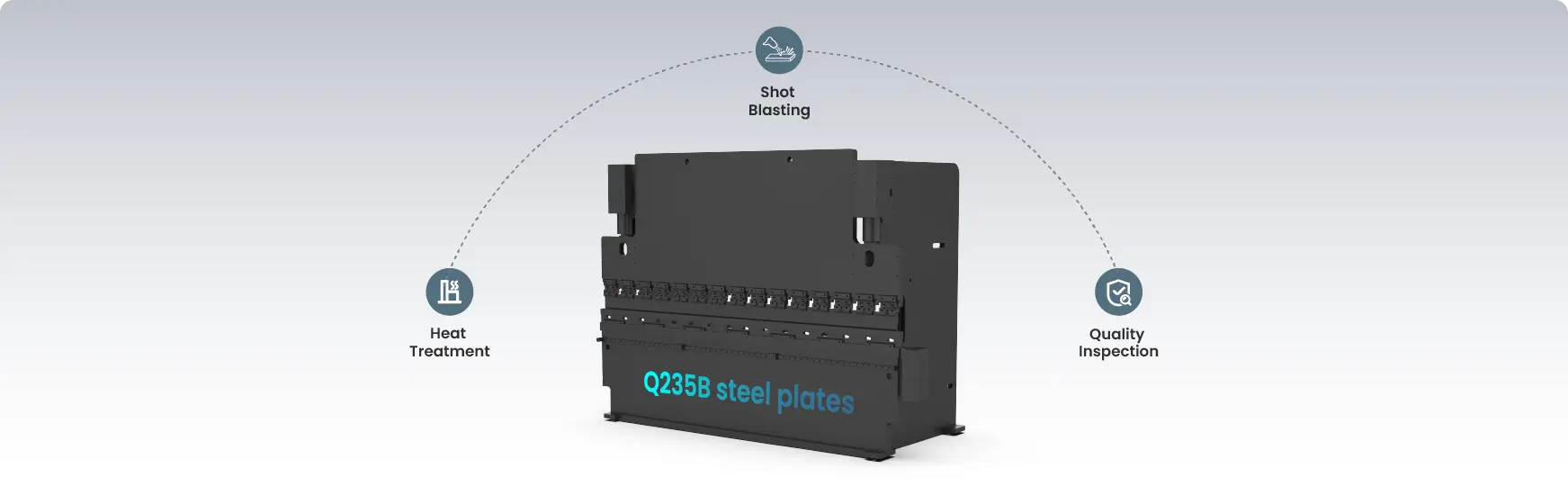

4. Bastidor de alta resistencia
El bastidor principal está formado en un solo paso, con su resistencia a tracción/compresión y la deflexión de la mesa dentro de límites seguros.
Todas las uniones de placas de acero están biseladas para asegurar la resistencia general.
Tras un tratamiento de alivio de tensiones (recocido) y mecanizado en una sola configuración en fresadoras-planadoras de gran precisión, se garantizan altos niveles de planitud y perpendicularidad.

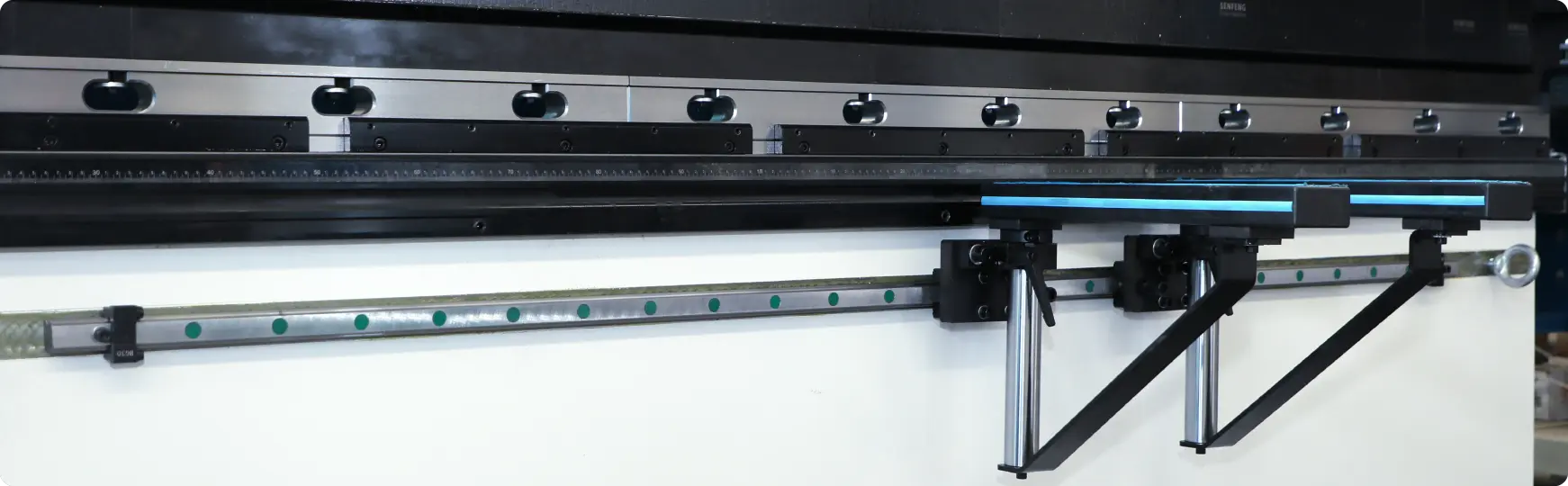

5. Soporte delantero manual
El brazo de soporte delantero se mueve manualmente izquierda/derecha (eje Z) sobre guías lineales mediante soportes de rodillos, con una altura fácilmente ajustable mediante un volante.

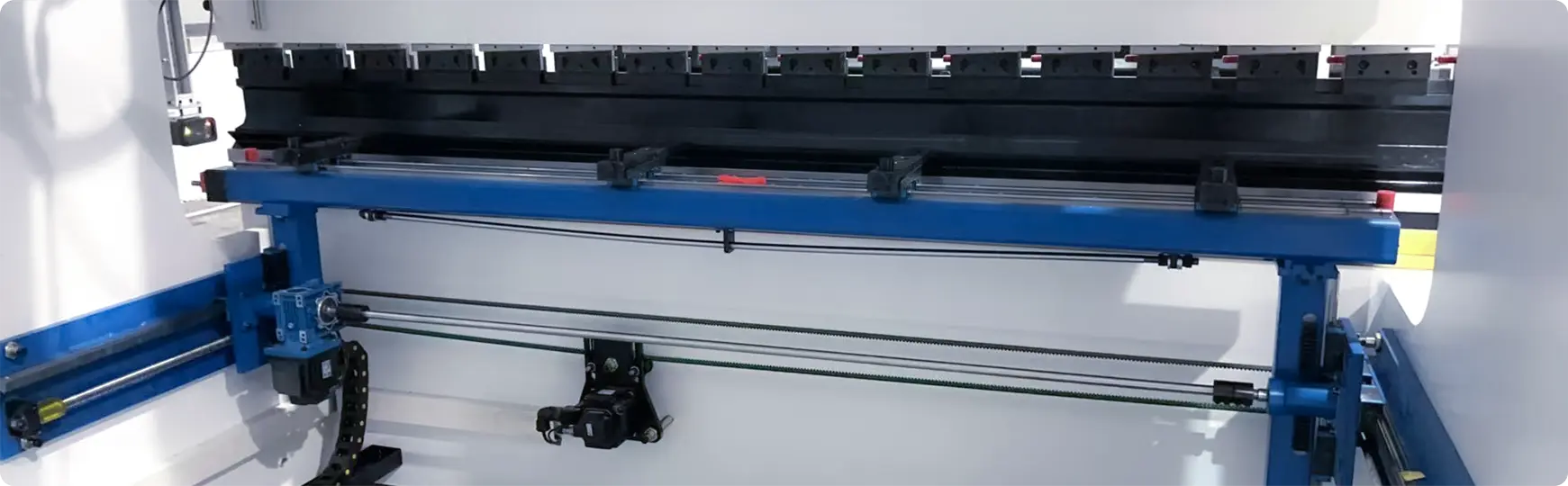

6. Topo trasero fiable
Se adopta un engranaje sinfín de alta precisión para el movimiento rápido del eje X. Los dedos del tope son anti-colisión y fácilmente reemplazables al desgastarse.
Beneficios del sistema de control
Utilizamos un sistema CNC de gama media-alta (con certificación CE) especialmente diseñado para plegadoras. Ofrece funciones completas, rendimiento estable y operación intuitiva para satisfacer requisitos de doblado de alta precisión.
1. Interfaz de usuario intuitiva
Pantalla LCD HD con cambio fácil entre chino e inglés.
2. Programación sencilla
Muestra los parámetros de programación de forma intuitiva y soporta programación multi-paso para completar piezas complejas en un ciclo.
3. Funciones incorporadas completas
Micro-switch de precisión, posicionamiento inteligente, copia de seguridad/restauración de parámetros con un toque, ajustes de tiempo de mantenimiento de presión y retardo de descarga.
Parámetros técnicos
| Modelo | BDE4016 | BDE7025 | BDE10041 | BDE13032 | BDE17041 | BDE20032 | BDE25041 | |
| Fuerza de flexión (kN) | 400 | 700 | 1000 | 1300 | 1700 | 2000 | 2500 | |
| Longitud de curvatura (mm) | 1600 | 2500 | 4100 | 3200 | 4100 | 3200 | 4100 | |
| Profundidad de garganta (mm) | 250 | 300 | 400 | 400 | 400 | 400 | 400 | |
| Ancho entre columnas (mm) | 1200 | 2000 | 3100 | 2500 | 3100 | 2500 | 3100 | |
| Altura abierta (mm) | 430 | 430 | 460 | 460 | 485 | 485 | 485 | |
| Velocidad del ariete (mm/s) | Acercarse | 120 | 120 | 120 | 120 | 100 | 100 | 100 |
| Doblar | 0-10 | 0-10 | 0-10 | 0-10 | 0-10 | 0-8 | 0-8 | |
| Devolver | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| Dimensiones generales (L*An*Al, mm) | 2100*1350*2150 | 3000*1450*2420 | 4600*1580*2550 | 3700*1580*2550 | 4600*1680*2700 | 3700*1770*2720 | 4600*1830*3015 | |
| Peso de la máquina (kg) | 3000 | 4800 | 7500 | 6700 | 8800 | 8200 | 9800 | |

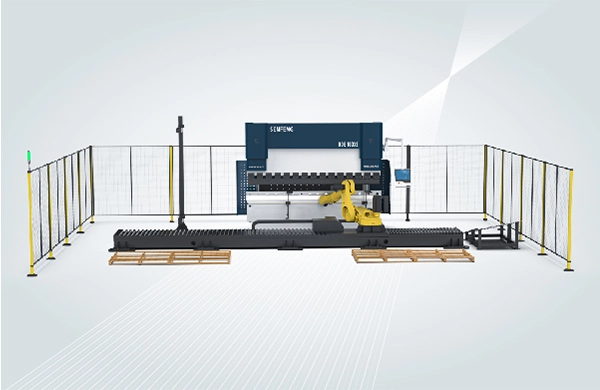

Automatización
Beneficios opcionales
1. Viga extensible opcional
Una viga extensible opcional con posición de estacionamiento transforma el soporte delantero de un dispositivo fijo y pasivo en una unidad flexible y activa. Puede soportar chapas extralargas, evitando el pandeo y garantizando un posicionamiento preciso.
¿Qué es una plegadora de barra de torsión?
¿Cuál es la principal ventaja de una plegadora de barra de torsión?
¿Para qué tipo de piezas es más adecuada?
¿En qué se diferencia de una plegadora servo-hidráulica? ¿Cuál elegir?
