1,5kW-6kW Cortadora de plancha metálica por Láser de Fibra Serie N
Un nuevo modelo mejorado técnicamente pero asequible en 2024. Es ideal para cortar chapas medianas a delgadas (≤20 mm). Gracias a su estructura de estilo abierto y su tamaño reducido, se ha convertido en una nueva opción para los clientes con un área de planta limitada.
3050*1530-6050*2030 [mm] Tamaño de la hoja
100 [m/min] Velocidad máxima sin carga
700-2000 [kg] Carga de la plataforma
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento

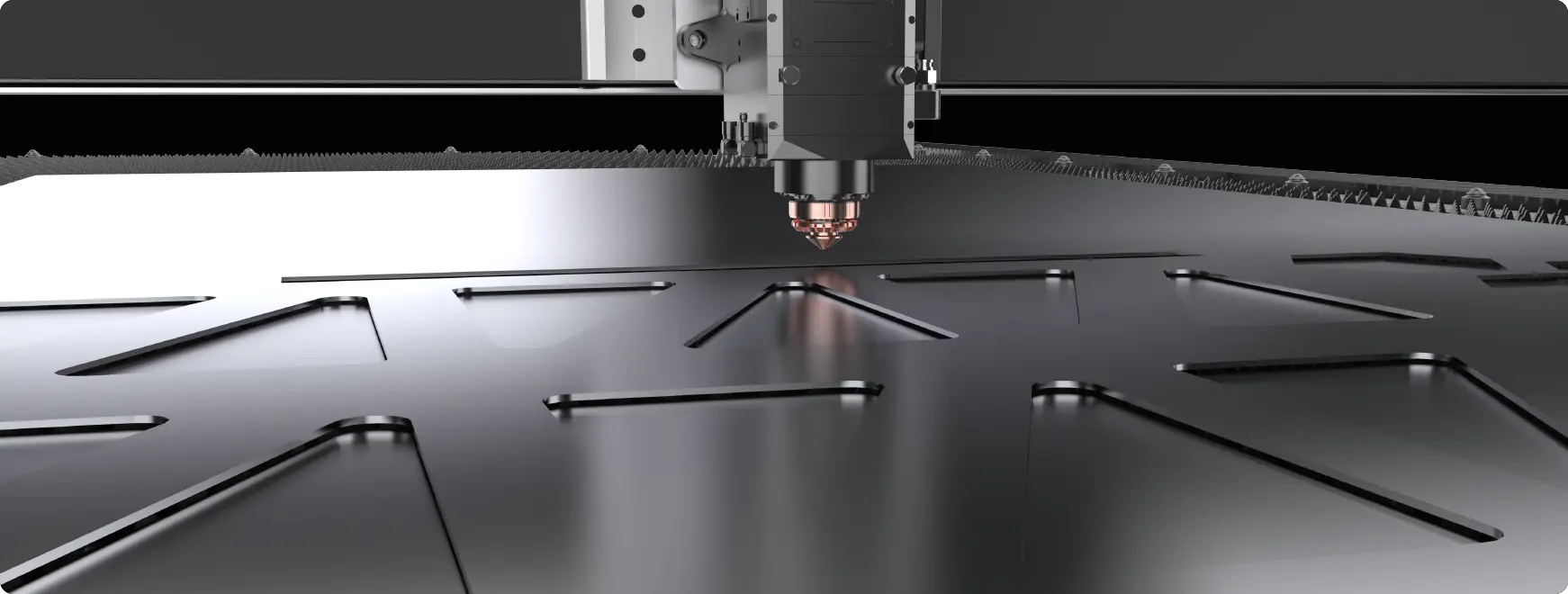

Puede cortar varias láminas de metal a una velocidad ultrarrápida y con alta calidad.
1. Corta láminas medianas a delgadas
1-16 mm de acero inoxidable, 1-20 mm de acero al carbono, 1-8 mm de aleación de aluminio, 1-8 mm de latón
2. Multiplica la velocidad de corte
Aproximadamente 5 veces más rápido que otros modos de trabajo de metales tradicionales
3. Fácil de usar
Comienza rápidamente incluso para manos inexpertas, funciona de manera más estable que antes
Beneficios mecánicos
1. Diseño probado y comprobado
* Cubre un área pequeña (solo 12 m2 como mínimo) debido a su tamaño compacto

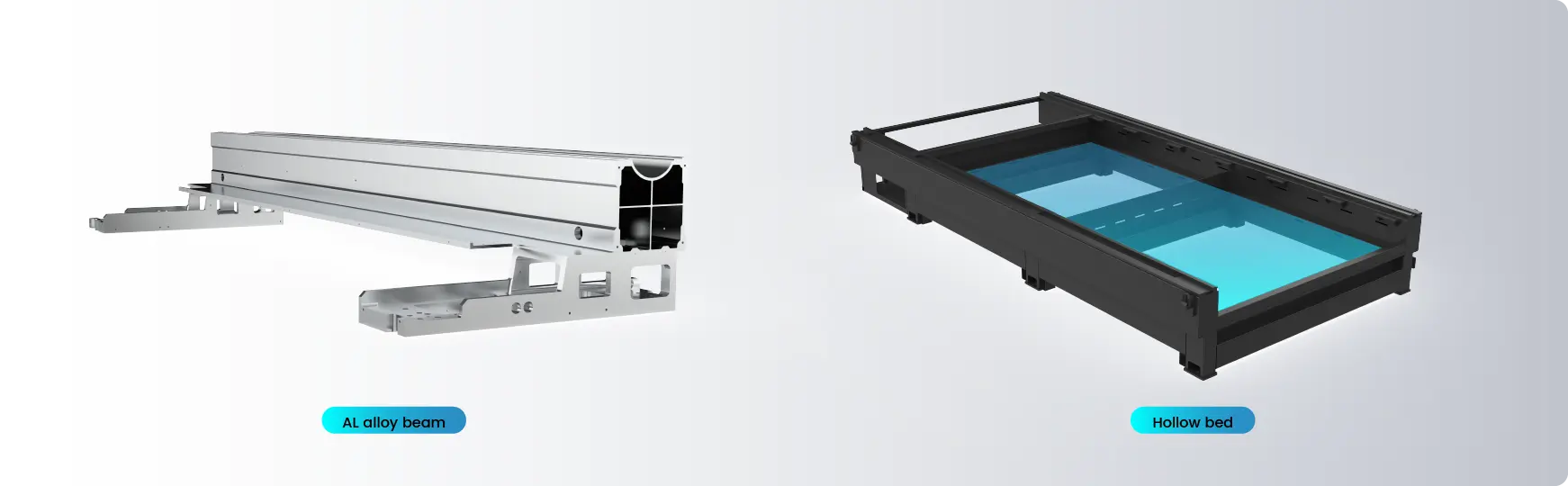

* Adopta una máquina herramienta hueca para una prevención eficiente de quemaduras
* Conductos de ventilación dobles para eliminar el humo y el polvo rápidamente
2. Sistema de accionamiento eficiente
Utilizamos componentes electrónicos integrados y rieles guía y bastidores de precisión (100 % coincidentes) para permitir una alta aceleración (1G) y precisión de posicionamiento (±0,05 mm).
3. Máquina herramienta de alto estándar
Mantiene la máquina herramienta indeformable e intacta a altas temperaturas incluso después de un uso prolongado gracias a que pasa por 7 procesos estándar como el recocido alto a 600°
Beneficios del sistema de control
Este sistema CNC profesional está instalado internamente con muchas funciones, para reducir la tasa de fallas y permitir un uso y mantenimiento sencillos.
1. Perforación ultrarrápida
Perfora a máxima velocidad y mejora la eficiencia, especialmente al cortar láminas medianas a delgadas
2. Centrado del disco
Haga clic en una tecla para ubicar el centro del disco para una mayor precisión de corte
3. Corte con una sola tecla
Corta en varias formas a gran velocidad
Parámetros técnicos
Parámetros principales | Modelo | ||||
| 3015N | 4015N | 4020N | 6015N | 6020N |
Potencia de Láser (kW) | 1.5-6 | 1.5-6 | 1.5-6 | 1.5-6 | 1.5-6 |
Área de trabajo (largo × ancho, mm) | 3050*1530 | 4050*1530 | 4050*2030 | 6050*1530 | 6050*2030 |
Precisión de posicionamiento del eje X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
Precisión de reposicionamiento del eje X/Y (mm) | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
Velocidad máxima sin carga (m/min) | 100 | 100 | 100 | 100 | 100 |
Carga máxima de la plataforma (kg) | 700 | 950 | 1250 | 1400 | 2000 |
Dimensiones generales(largo × ancho × alto, mm) | 4360*2760*1800 | 5560*2760*1800 | 5560*3290*1800 | 8030*2760*1800 | 8030*3290*1800 |
Fuente de alimentación | 380V, 50Hz/60Hz, 3P | ||||

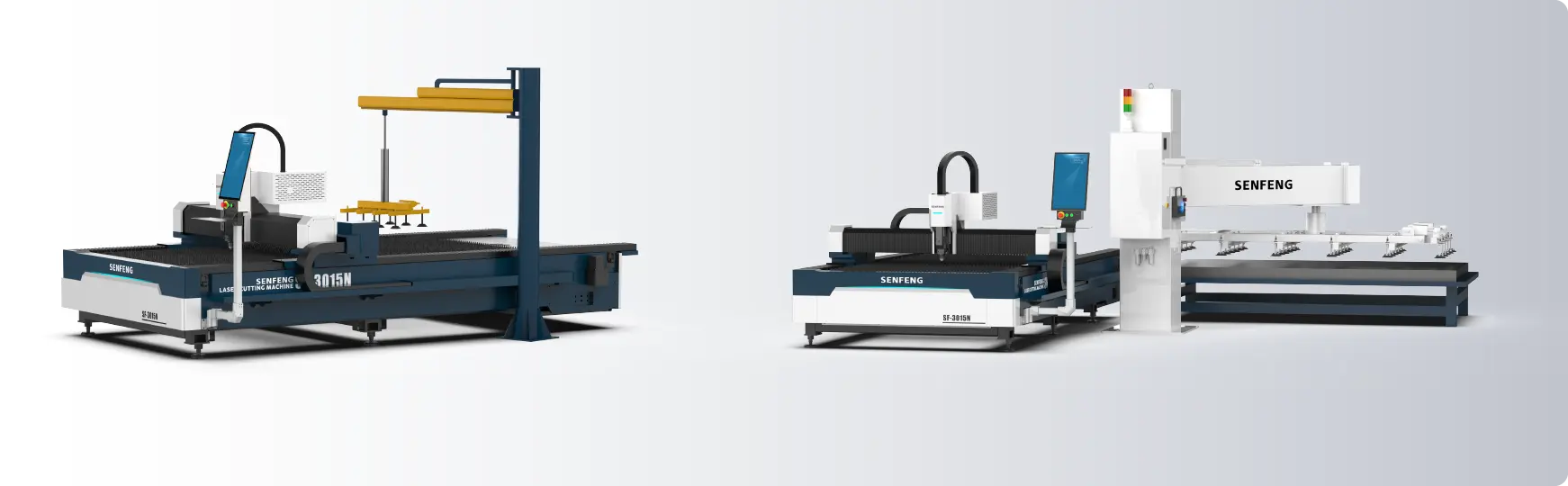

Automatización
Optional Benefits

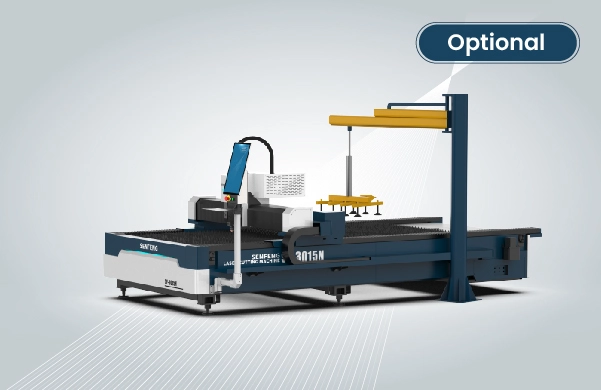

1. Servo robot arm for loading
Made of CNC system, robot arm, vacuum suction cups and material rack for automatic loading
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.

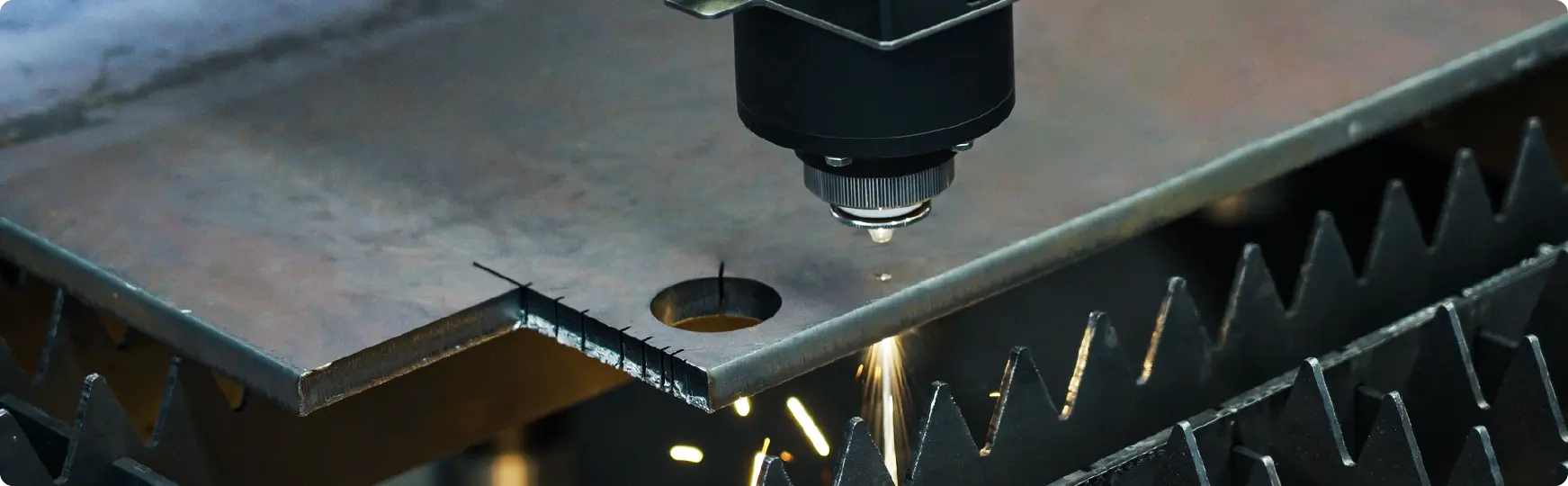

El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
