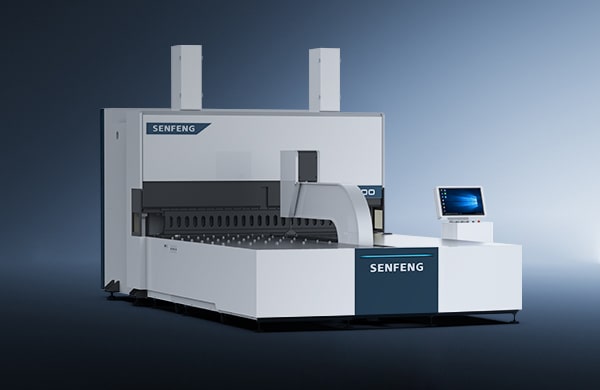

Paneladora con Brazo de Presión
Con un brazo de presión y una articulación simultánea de 13 ejes, la plegadora de paneles puede doblar chapas de metal delgadas (1,5-2,5 mm) y grandes (longitud ≤3200 mm) con precisión. Gracias a sus herramientas de plegado universales, puede doblar hacia arriba y hacia abajo, en ángulos rectos y no rectos, en arcos y otras formas complejas.
1250 [mm] Ancho máximo de plegado
200/300 [mm] Altura máxima de plegado
0,2 [S/plegado] Velocidad máxima de plegado
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Esta máquina altamente integrada adopta un brazo de presión y herramientas de doblado universales para doblar láminas grandes en formas complejas. Con menos intervención manual, se garantiza la precisión y calidad del doblado.
1. Velocidad de doblado multiplicada
3 veces más rápida que otras prensas plegadoras CNC, es decir, 0,2 s/doblado
2. Alta consistencia entre las piezas de trabajo
La razón por la que nuestra consistencia de doblado es alta es que las piezas de trabajo se pueden posicionar con precisión y bajo una tensión uniforme
3. Alto nivel de seguridad
No se requiere sujeción manual para la alimentación, el posicionamiento y el doblado, lo que minimiza los posibles riesgos de seguridad causados
4. Alto grado de inteligencia
Altas configuraciones tanto en software como en hardware, con varias funciones para un doblado fácil
Beneficios mecánicos
1. Diseño único
* La bancada de la máquina herramienta está diseñada de forma triangular y algunos de sus componentes clave están hechos de placas de acero de 80 mm para mantenerse estable incluso bajo impactos de alto tonelaje

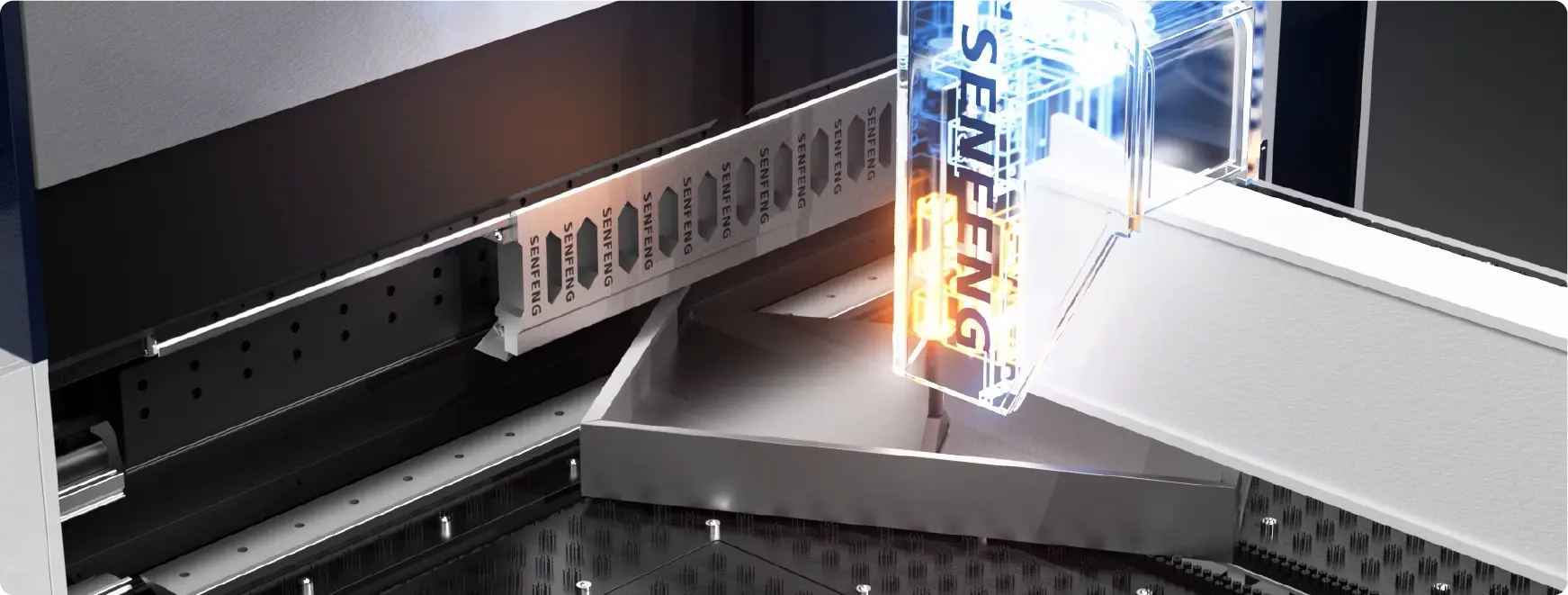

* Su brazo de presión utiliza pinzas superiores e inferiores para sujetar las piezas de trabajo incluso cuando tienen poros, abolladuras o tienen formas complejas. En una palabra, este modo de alimentación exige poco en cuanto a la calidad de la superficie de la chapa
* Sus herramientas de doblado universales están hechas de acero de aleación/estampado de alta resistencia y han pasado por docenas de procedimientos, incluidos forjado sólido, templado y temple, para doblarse millones de veces.
2. Máquina herramienta de alto estándar
Mantiene la máquina herramienta indeformable e intacta a altas temperaturas incluso después de un uso prolongado gracias a que pasa por 7 procesos estándar como recocido alto y tratamiento de envejecimiento

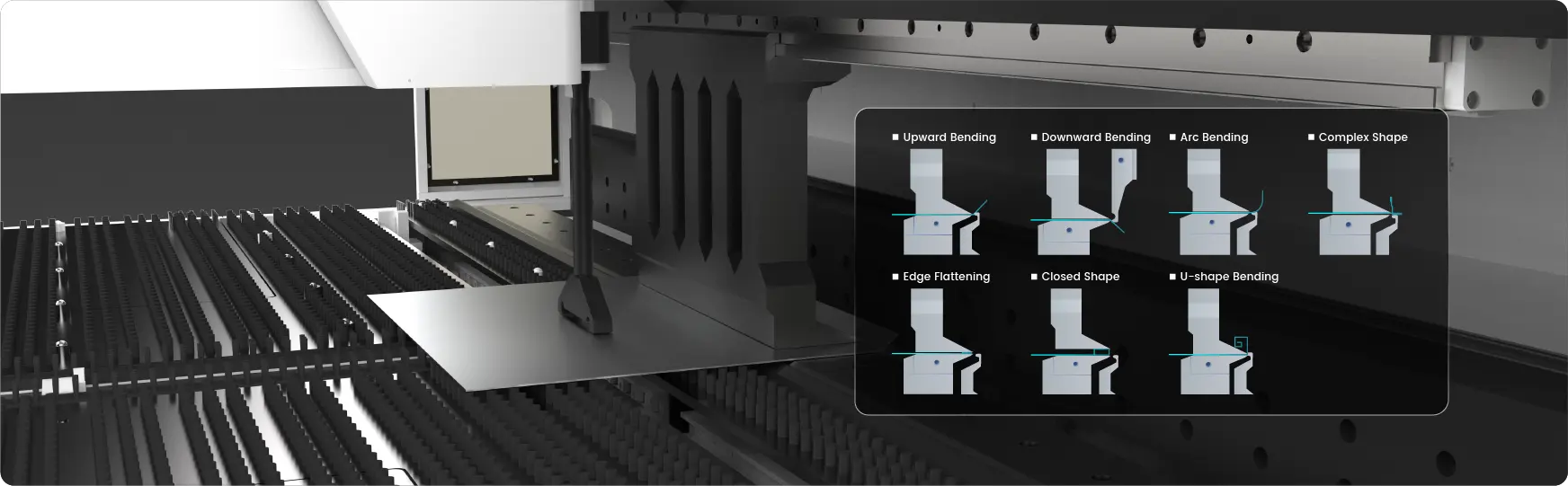

3. Herramientas de doblado universales
Doblado hacia arriba y hacia abajo, arco, borde muerto, en forma de U, doblado de tipo cerrado, doblado en ángulo recto, agudo y obtuso, así como otras formas complejas

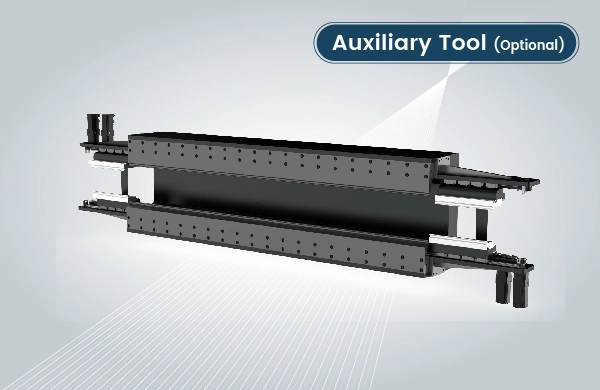

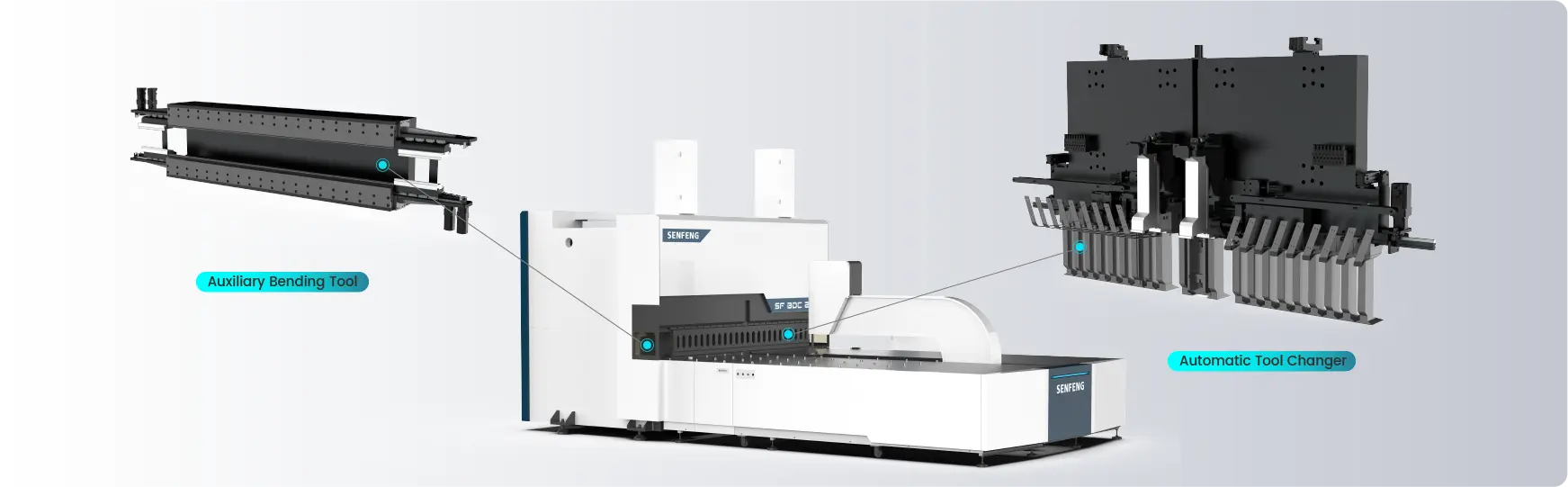

4. Otros dispositivos auxiliares
Trabaje con cuchilla auxiliar y cambiador automático de herramientas para hacer frente a otras tareas exigentes, volverse más flexible y ampliar su alcance de trabajo
Beneficios del sistema de control
El sistema CNC inteligente de SENFENG, con enlace simultáneo de múltiples ejes y basado en el protocolo de bus EtherCAT, hace que el plegado sea más flexible.
1. Enlace simultáneo de 13 ejes
Realice acciones de plegado más complejas, como doblar piezas de trabajo de diferentes tamaños
2. Programación gráfica visual
Solo es necesario ingresar datos de plegado, luego se generarán instrucciones de plegado, con menores demandas para los trabajadores
3. Autodiagnóstico
Reduzca los costos de mantenimiento, evite paradas inesperadas y hágalo más confiable
Parámetros técnicos
Modelo | BDC1500 | BDC2000 | BDC2500 | BDC3200 |
Velocidad máxima de plegado (S/curva) | 0.2 | 0.2 | 0.2 | 0.2 |
Longitud máxima de plegado (mm) | 1500 | 2000 | 2500 | 3200 |
Altura de plegado (mm) | 200/300 (optional) | 200/300(optional) | 200/300(optional) | 200/300(optional) |
Espesor máximo de plegado (mm) | Acero inoxidable 304: 1,5 Placa fría: 2,0 Lámina AL: 2,5 | Acero inoxidable 304: 1,5 Placa fría: 2,0 Lámina AL: 2,5 | Acero inoxidable 304: 1,5 Placa fría: 2,0 Lámina AL: 2,5 | Acero inoxidable 304: 1,5 Placa fría: 2,0 Lámina AL: 2,5 |
Espesor mínimo de plegado (mm) | 0.35 | 0.35 | 0.35 | 0.35 |
Tamaño máximo de plegado (L*A, mm) | 1500*1250 | 2000*1250 | 2500*1250 | 3200*1250 |
Número de ejes | Enlace simultáneo de 13 ejes | Enlace simultáneo de 13 ejes | Enlace simultáneo de 13 ejes | Enlace simultáneo de 16 ejes |
Tensión nominal (V) | 380 | 380 | 380 | 380 |
Potencia total del motor (KW) | 34.2 | 36.5 | 65 | 80 |
Dimensiones generales (L*An*Al, mm) | 4400*2000*2750 | 5000*2700*2950 | 5700*3200*3050 | 6600*4000*3280 |
Masa bruta (T) | 13 | 17 | 22 | 25 |
Automatización
Beneficios opcionales
1. Interconexión inteligente
Reserve la interfaz de expansión de armadura/robot para carga y descarga, de modo que el plegado, la carga y la descarga sean completamente automáticos.
Una prensa plegadora es un dispositivo que permite doblar láminas metálicas delgadas. Genera presión a través de un sistema hidráulico, que se transmite por los moldes superior e inferior para lograr la forma de plegado deseada. Dependiendo de su modo de accionamiento, nivel de automatización y estructura, las prensas plegadoras se pueden clasificar en manuales, hidráulicas y CNC.
La paneladora es una máquina dobladora altamente automatizada, que representa el último avance en el doblado de chapa metálica. Puede doblar en varias formas complejas, como ángulo recto, arco, arriba y abajo, sin la necesidad de sujetar manualmente la pieza de trabajo o el molde de doblado. Un posicionamiento único es suficiente para doblar varios lados. Su velocidad de doblado es aproximadamente 3 veces más rápida que las prensas plegadoras tradicionales. Debido a la menor intervención humana, la consistencia entre las piezas de trabajo es mucho mayor y está reemplazando gradualmente la tradición.
Para la paneladora, los trabajadores solo necesitan colocar las piezas de trabajo en su mesa de trabajo, luego, la pieza de trabajo se posicionará mediante una ventosa o un brazo de presión y se doblará automáticamente. Un juego de moldes de doblado universales es suficiente, sin cambios frecuentes ni personalizaciones.
Una prensa plegadora es un tipo de maquinaria de forja que se utiliza principalmente para el procesamiento de chapas metálicas, especialmente para chapas de gran tamaño. Al adoptar diferentes moldes, puede realizar operaciones como doblar bordes, estirar, redondear y perforar la chapa metálica.
翻译结果
翻译结果
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
