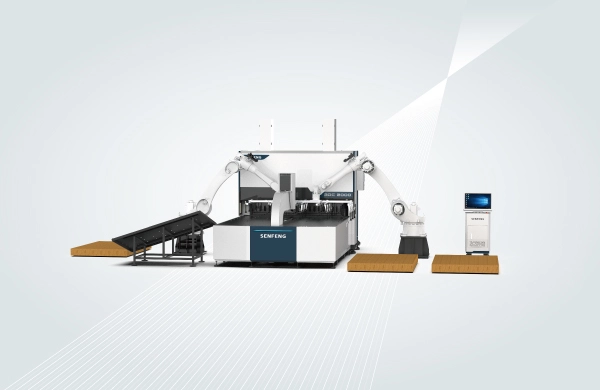

Paneladora con Carga y Descarga Robótica
La nueva paneladora emplea un sistema de enlace simultáneo multieje y herramientas de plegado universales para doblar láminas metálicas delgadas automáticamente. También cuenta con un cambiador automático de herramientas para mejorar aún más su nivel de automatización y reducir la dependencia de moldes y trabajadores, a fin de mejorar la eficiencia del plegado y reducir los costos de producción.
1250 [mm] Ancho máximo de plegado
200 [mm] Altura máxima de plegado
0,2 [S/curva] Velocidad máxima de plegado
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Esta máquina altamente integrada incorpora un brazo de presión y herramientas de doblado universales para doblar por lotes láminas grandes con formas complejas. Con menor intervención manual, se garantiza la precisión y la calidad del doblado.
1. Multiplicar la velocidad de flexión
3 veces más rápido que otras prensas plegadoras CNC, es decir, 0,2 S/curvatura

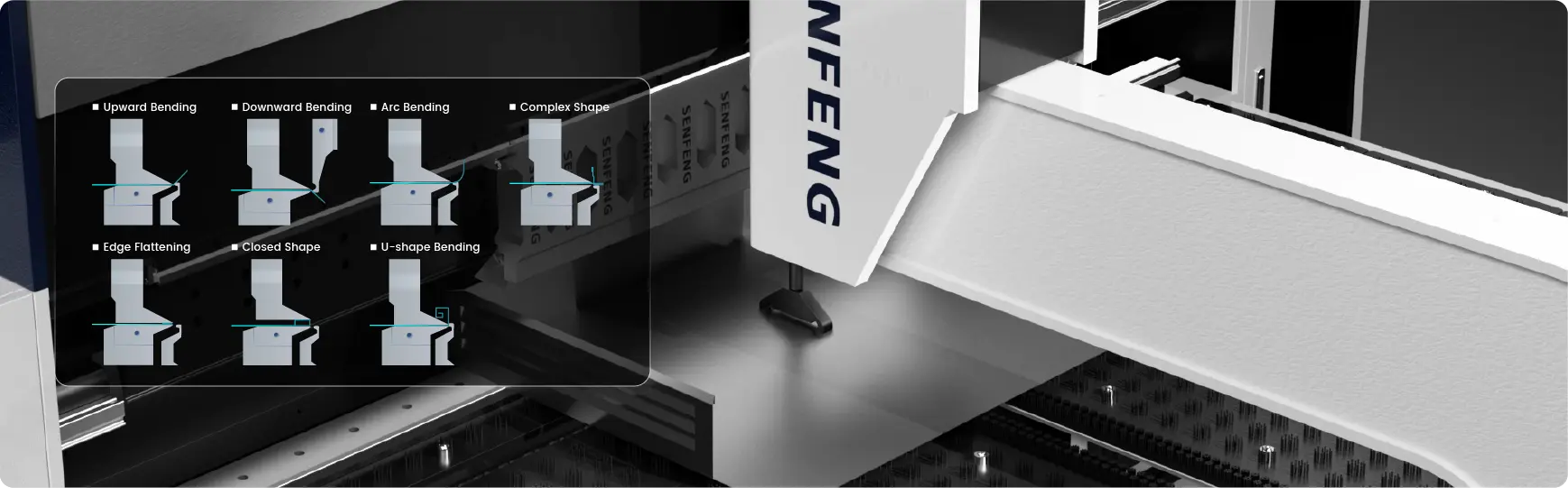

2. Doblar en varias formas
Se dobla hacia arriba y hacia abajo, permite realizar curvas de arco, de borde muerto, en forma de U, de tipo cerrado, en ángulo recto, agudo y obtuso, así como otras formas complejas.
3. Alta consistencia entre las piezas de trabajo
La razón por la que nuestra consistencia de doblado es alta es que las piezas de trabajo se pueden posicionar con precisión y bajo una tensión uniforme.
4. Alto nivel de seguridad
No se requiere sujeción manual para alimentar, posicionar y doblar, lo que minimiza los posibles riesgos de seguridad causados
5. Alto grado de inteligencia
Altas configuraciones tanto de software como de hardware, con diversas funciones para facilitar el doblado.
Beneficios mecánicos
1. Diseño único

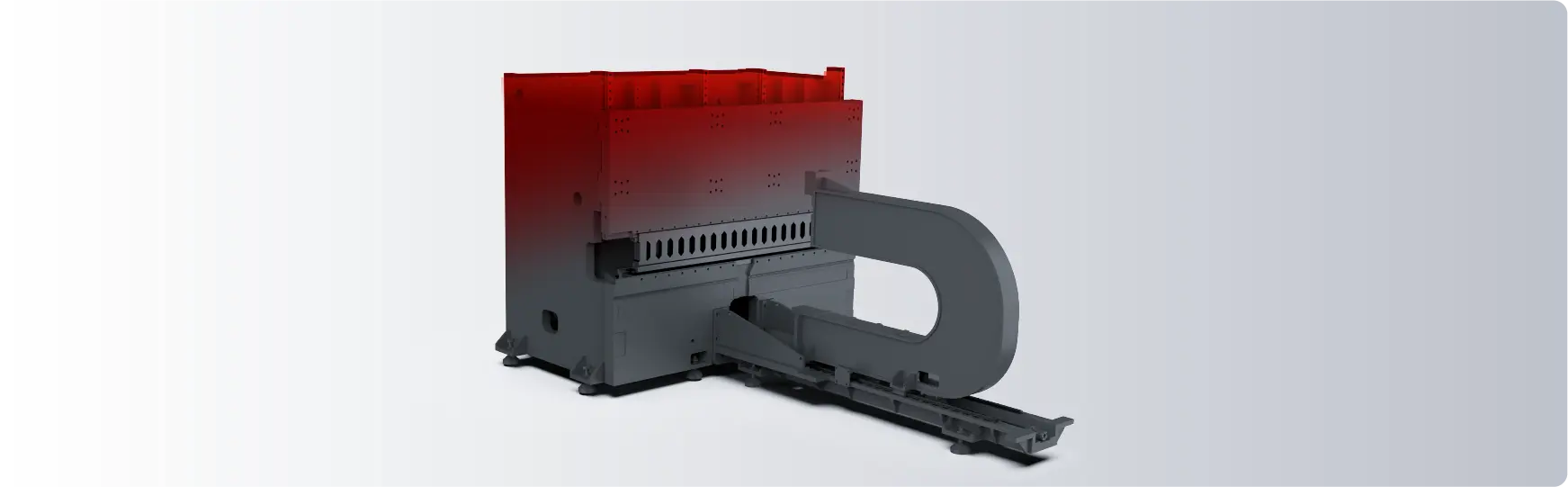

* La bancada de su máquina herramienta tiene un diseño triangular y algunos de sus componentes clave están fabricados con placas de acero de 80 mm para mantener su estabilidad incluso bajo impactos de gran tonelaje.

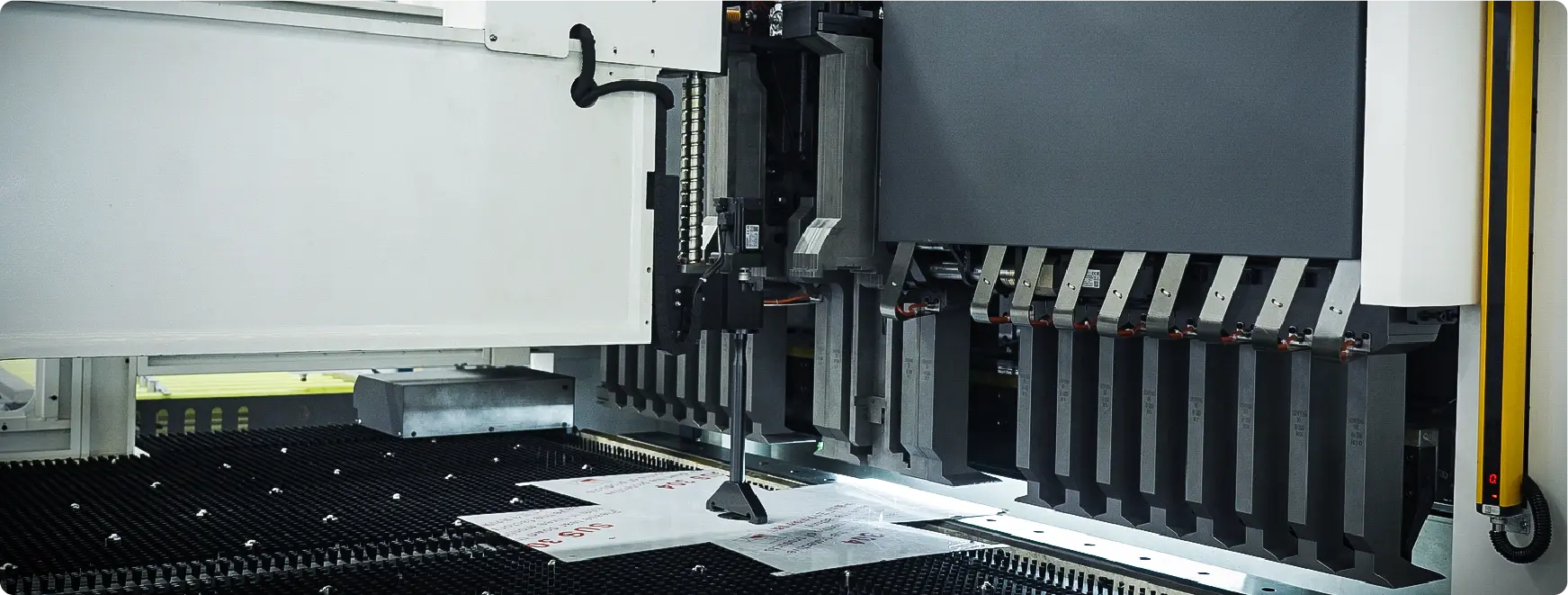

* Su brazo de presión utiliza pinzas superiores e inferiores para sujetar las piezas incluso con poros, abolladuras o formas complejas. En resumen, este modo de alimentación exige poco a la calidad de la superficie de la chapa.
* Sus herramientas de plegado universales están fabricadas con acero de aleación/acero para matriz de alta resistencia y han superado decenas de procesos, incluyendo forjado sólido, templado y revenido, para doblarse millones de veces.

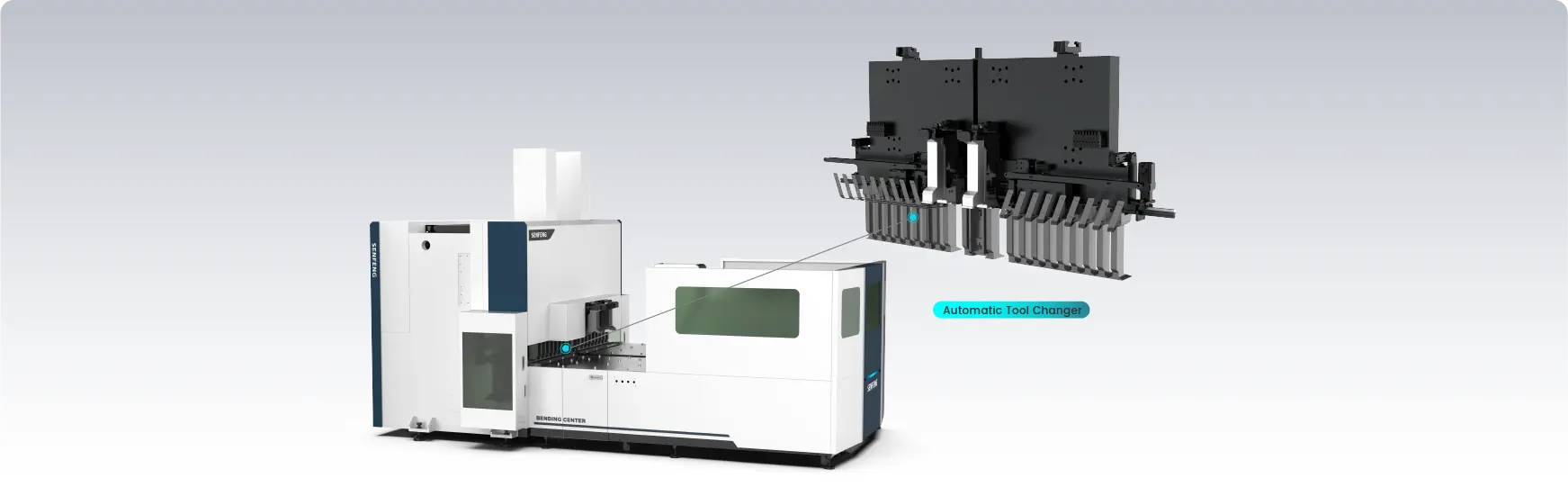

2. Cambiador automático de herramientas
Permite seleccionar la cantidad adecuada de herramientas de prensado superiores según el tamaño de la chapa y luego empalmarlas en diferentes longitudes para doblar chapas de distintos tamaños. El cambiador de herramientas reemplaza el trabajo manual y aumenta la eficiencia del doblado.
3. Máquina herramienta de alto estándar
Mantenga la máquina herramienta indeformable e intacta a alta temperatura incluso después de un uso prolongado gracias a que pasa por 7 procesos estándar como el recocido alto y el tratamiento de envejecimiento.
4. Otros dispositivos auxiliares
Trabajar con un cuchillo auxiliar para afrontar otras tareas exigentes, hacerse más flexible y ampliar su alcance de trabajo.
Beneficios del sistema de control
El sistema CNC inteligente de SENFENG, con enlace simultáneo de múltiples ejes y basado en el protocolo de bus EtherCAT, hace que el plegado sea más flexible.
1. Enlace concurrente de 64 ejes
Realizar acciones de doblado más complejas, como doblar piezas de diferentes tamaños.
2. Programación gráfica visual
Solo es necesario ingresar datos de doblado, luego se generarán instrucciones de doblado, con menores demandas para los trabajadores.
3. Autodiagnóstico
Reducir los costes de mantenimiento, evitar paradas inesperadas y hacerlo más fiable
Parámetros técnicos
Model | BDC2500 |
Max Bending Speed (S/bend) | 0.2 |
Max Bending Length (mm) | 2500 |
Bending Height (mm) | 200 (or 175 when hinge cutter is used) |
Max Bending Thickness (mm) | 304 stainless steel: 1.5 |
Min Bending Thickness (mm) | 0.35 |
Max Bending Size (L*W, mm) | 2500*1250 |
Number of Axes | 23-axis concurrent linkage |
Overall Dimensions (L*W*H, mm) | 5700*5200*3050 |
Gross Mass (T) | 20 |
Automatización
Beneficios opcionales
1. Interconexión inteligente
Interfaz de expansión de armadura/robot de reserva para carga y descarga, de modo que el doblado, la carga y la descarga sean completamente automáticos.
2. Aumentar la altura de flexión
Generalmente, esta dobladora de paneles viene de manera estándar con una altura de doblado de 200 mm (o 175 mm cuando se utiliza un cortador de bisagra), pero los usuarios pueden solicitar 300 mm (o 275 mm en las condiciones anteriores) según sus requisitos reales.
Una prensa plegadora es un dispositivo que permite doblar láminas metálicas delgadas. Genera presión a través de un sistema hidráulico, que se transmite por los moldes superior e inferior para lograr la forma de plegado deseada. Dependiendo de su modo de accionamiento, nivel de automatización y estructura, las prensas plegadoras se pueden clasificar en manuales, hidráulicas y CNC.
La paneladora es una máquina dobladora altamente automatizada, que representa el último avance en el doblado de chapa metálica. Puede doblar en varias formas complejas, como ángulo recto, arco, arriba y abajo, sin la necesidad de sujetar manualmente la pieza de trabajo o el molde de doblado. Un posicionamiento único es suficiente para doblar varios lados. Su velocidad de doblado es aproximadamente 3 veces más rápida que las prensas plegadoras tradicionales. Debido a la menor intervención humana, la consistencia entre las piezas de trabajo es mucho mayor y está reemplazando gradualmente la tradición.
Para la paneladora, los trabajadores solo necesitan colocar las piezas de trabajo en su mesa de trabajo, luego, la pieza de trabajo se posicionará mediante una ventosa o un brazo de presión y se doblará automáticamente. Un juego de moldes de doblado universales es suficiente, sin cambios frecuentes ni personalizaciones.
Una prensa plegadora es un tipo de maquinaria de forja que se utiliza principalmente para el procesamiento de chapas metálicas, especialmente para chapas de gran tamaño. Al adoptar diferentes moldes, puede realizar operaciones como doblar bordes, estirar, redondear y perforar la chapa metálica.
翻译结果
翻译结果
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
