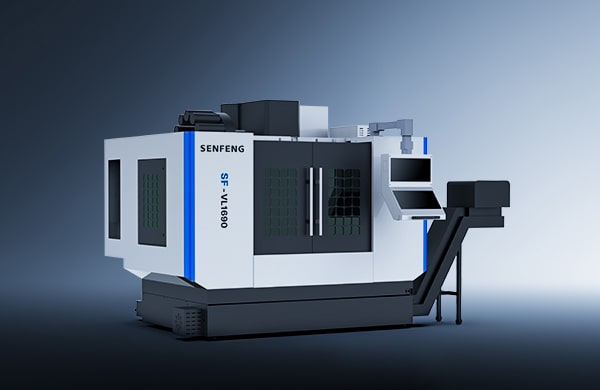

Centro de mecanizado vertical de alta precisión Fresadora CNC
El centro de mecanizado vertical, desarrollado a partir de la fresadora CNC, puede realizar fresado vertical, taladrado, mandrilado, expansión, roscado y otros procedimientos después de sujetar una sola vez la pieza de trabajo. SENFENG lo utiliza para establecer la tendencia mundial de fresado de calidad. Con él, los usuarios pueden responder al mercado de forma instantánea.
6000/8000 [r/min] Velocidad máxima del husillo
24 [cortador] Capacidad del almacén de herramientas
2,5 [s] Tiempo de cambio de herramienta
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento

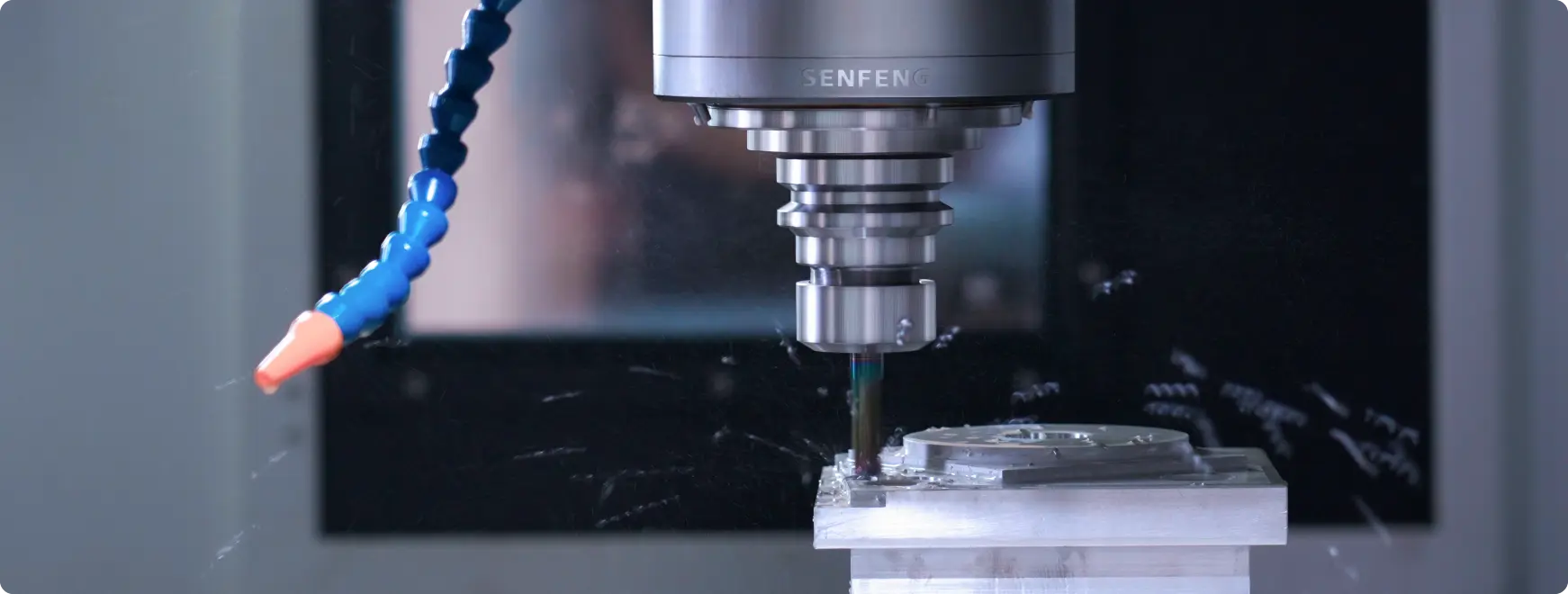

Esta máquina adopta un husillo vertical y cortadores de alta rotación para fresar metales con el fin de quitar algo o perforar en el metal. Creará beneficios económicos sustanciales al tratar con piezas de repuesto de formas complejas y cambios frecuentes de variedad, pero con demandas de alta precisión.
1. Una máquina con múltiples funciones
Puede terminar el mecanizado de múltiples caras con una sola sujeción, como taladrado, roscado, escariado, fresado y mandrilado.
2. Superior en capacidad
Gracias a sus cortadores de fresado frontal y de extremo estándar, cortador de perforación en forma de U y cortador de roscado, la máquina puede fresar superficies planas, ranuras, perfiles, perfiles inclinados, orificios profundos y roscas internas, en apoyo de una gran cantidad de demandas de fresado.
3. Menos error de mano de obra
Todo su proceso de fresado está bajo control digital y automático. Por lo tanto, mucho menos error de mano de obra se convierte en un impulsor de alta precisión de trabajo.
4. Alto grado de seguridad
A través de pruebas de accesibilidad de trabajo continuas de 48 horas, la tasa general de retroalimentación de fallas es menor al 1%, lo que garantiza un rendimiento confiable y constante
Beneficios mecánicos
1. Estructura compacta
* La máquina es de tamaño compacto. Su pequeño tamaño requiere un espacio de trabajo pequeño
* Con una estructura modular, es fácil reparar y reemplazar piezas defectuosas cuando sea necesario
* Su cubierta completa y puerta de extracción frontal mantienen a los trabajadores informados del progreso del trabajo en cualquier momento
2. Almacén de herramientas de alta gama

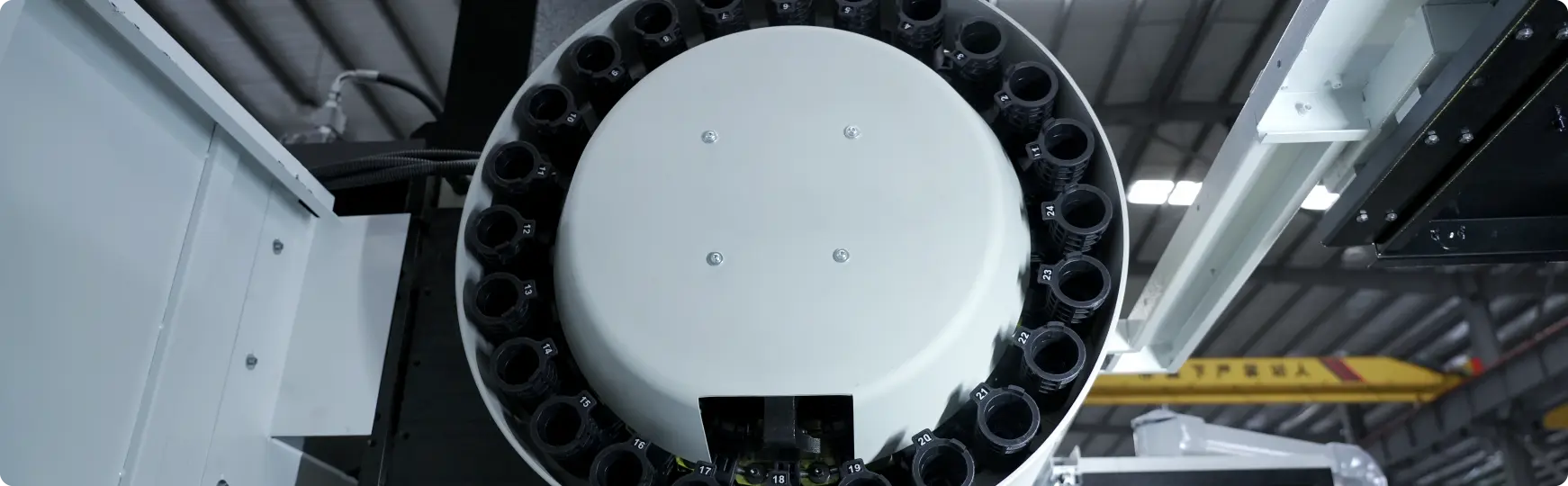

La máquina viene con un almacén de herramientas de disco de 24T y un cambiador automático de herramientas (solo 2,5 s cada vez) para mantener el almacén estable
3. Máquina herramienta de alta resistencia

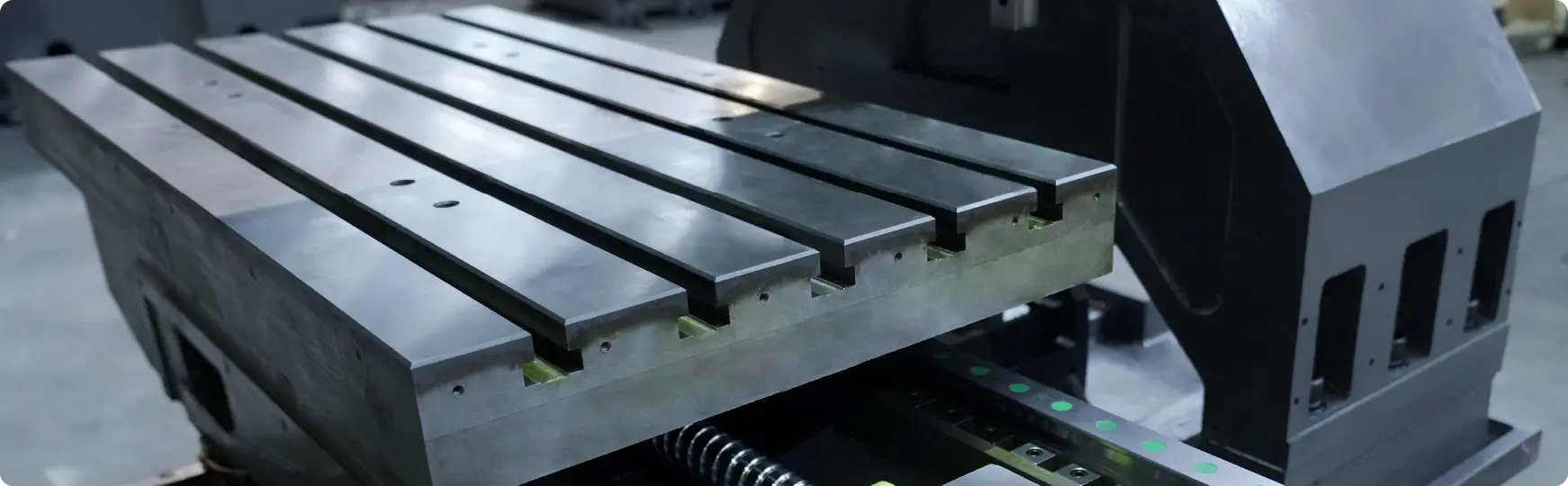

* La máquina herramienta se caracteriza por una baja vibración y una alta rigidez después de pasar por el mecanizado en bruto, el envejecimiento natural y secundario y el mecanizado de acabado; Su base de una sola pieza, hecha de hierro fundido gris, supera en carga, capacidad, rigidez y resistencia a la abrasión
* La columna humanoide de gran envergadura está equipada internamente con barras de refuerzo para volverse más resistente a la flexión y torsión y trabajar de manera más estable en el fresado de alta velocidad
* El husillo de acero de aleación de cromo-molibdeno ha sido sometido a tratamiento térmico y rectificado de precisión y está equipado con sello de eje de aire
* El tornillo de avance de 3 ejes puede garantizar una alta precisión de posicionamiento y reposicionamiento gracias al proceso de preestiramiento
* La bomba de lubricación forzada central también se emplea para lubricar todas las partes móviles a tiempo
4. Diseño fácil de usar
* Su panel de operación puede girar al ángulo óptimo deseado a voluntad para una fácil operación
* La puerta de tracción frontal de apertura máxima facilita tanto la carga como la descarga
* Dentro de la máquina herramienta, la bandeja de base inclinable hacia adelante funciona con líquido de lavado y limpiador automático de virutas para eliminar las virutas al instante. Puede evitar la deformación del cuerpo de la máquina causada por la conducción de calor
* La bandeja base y la ventana lateral a prueba de agua se han sometido a pruebas continuas de estanqueidad durante 48 horas
* El tanque de agua de gran volumen con filtración de múltiples etapas reciclará los líquidos de molienda y ahorrará costos relevantes
* La caja de filtro tipo canasta ayuda a eliminar las virutas acumuladas
Beneficios del sistema de control
El sistema CNC de FANUC reserva las interfaces de comunicación y USB para manejar piezas de trabajo con superficies y perfiles curvos complejos a alta velocidad y precisión.
1. Pantalla LCD a color
Pantalla de 10,4 pulgadas para mostrar sus ricas funciones preestablecidas
2. Simulación gráfica
Simula gráficamente la trayectoria de movimiento de las fresas
3. Alarma automática
Registre automáticamente la hora y los detalles de la alarma, de modo que los usuarios descubran las causas de la alarma al instante
Parámetros técnicos
| Modelo | SF-VL640 | SF-VL855 | SF-VL1160 | SF-VL1370 | SF-VL1690 | SF-VL1890 | ||
| Parámetro | Especificaciones | Unit | ||||||
| Recorrido | Eje X/Y/Z | mm | 600/360/450 | 800/550/550 | 1100/600/600 | 1300/700/700 | 1600/900/700 | 1800/900/600 |
| Nariz del husillo a la mesa de trabajo | mm | 100-550 | 120-670 | 120-720 | 110-810 | 150-850 | 115-715 | |
| Centro del husillo a guía de la columna | mm | 410 | 590 | 650 | 750 | 910 | 950 | |
| Husillo | Velocidad del husillo | rpm | 8000 | 8000 | 8000 | 8000 | 6000 | 6000 |
| Cono del husillo | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 | ||
| Potencia del motor | kW | 5.5 | 11 | 11 | 11 | 18.5 | 18.5 | |
| Mesa de trabajo | Tamaño | mm | 800*300 | 1000*550 | 1200*600 | 1400*700 | 1600*800 | 2000*900 |
| Carga máxima | kg | 300 | 600 | 800 | 1000 | 1500 | 1600 | |
| Magazine de Herramientas | Portaherramientas | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 | |
| Capacidad | T | 16 | 24 | 24 | 24 | 24 | 24 | |
| Diámetro máximo de herramienta | mm | 16 | 78 | 78 | 78 | 112 | 112 | |
| (Sin herramientas adyacentes) | 120 | 120 | 120 | 120 | 220 | 220 | ||
| Longitud máxima de herramienta | mm | 300 | 300 | 300 | 300 | 350 | 350 | |
| Peso máximo de herramienta | kg | 8 | 8 | 8 | 8 | 15 | 15 | |
| Velocidad | Veloc. despl. rápido X/Y/Z | m/min | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/18 | 15/15/12 | 15/15/12 |
| Velocidad de avance de corte | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Precisión de Procesamiento | Precisión de posicionamiento | mm | 0.008 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Precisión de reposicionamiento | mm | 0.005 | 0.005 | 0.006 | 0.006 | 0.006 | 0.006 | |
| Otros | Peso de la máquina | T | 3 | 5.2(±5%) | 6.5(±5%) | 8(±5%) | 12(±5%) | 14(±5%) |
| Suministro eléctrico | kVA | 15 | 15 | 20 | 20 | 30 | 30 | |
| Ranura en T | 3*16*90 | 5*18*90 | 5*18*100 | 7*18*122 | 7*22*110 | 5*22*165 | ||
| Dimensiones totales (L×A×A) | mm | 1900*1700*2100 | 2700*2250*3000 | 3300*2250*2800 | 3800*3400*3000 | 4200*3262*3672 | 5000*3000*2900 | |

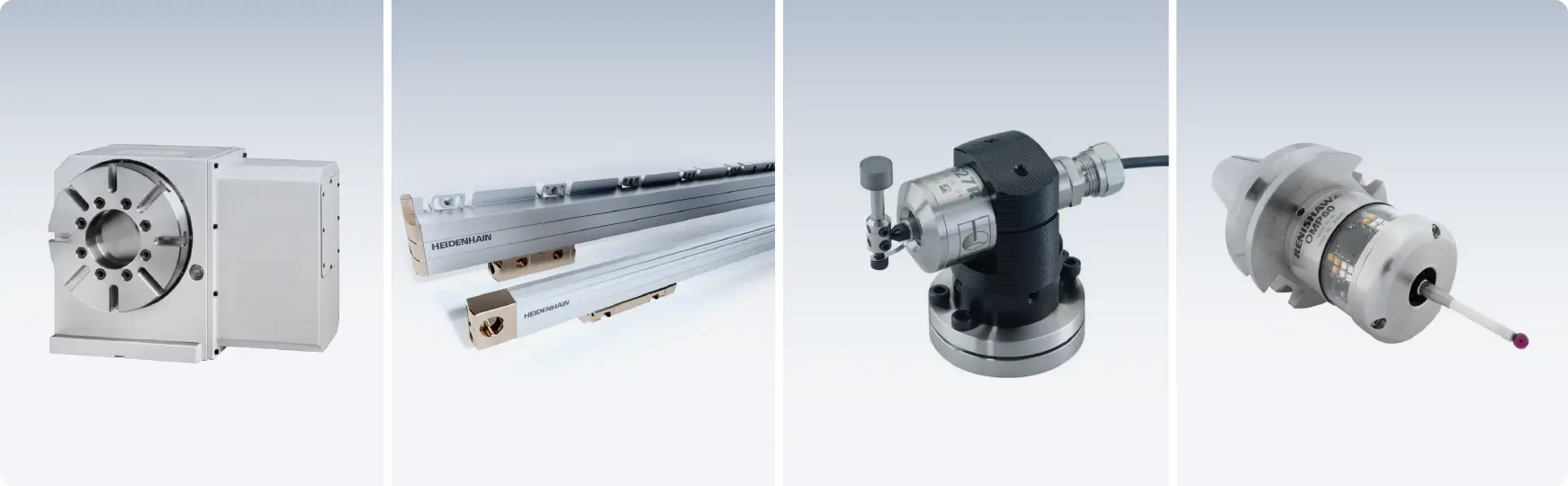

Automatización
Beneficios opcionales
1. Cargadores de herramientas de otras especificaciones
También se proporcionan otros cargadores de herramientas de 30T como accesorios opcionales para ofrecer cortadores de diferentes pesos, longitudes y diámetros exteriores
2. Recolector de neblina de aceite
Recoge y purifica la neblina de aceite, la neblina de agua y otras sustancias peligrosas en el trabajo, de esta manera, minimiza la contaminación del taller y protege bien a los trabajadores
Es un equipo que utiliza control de información digital para realizar el fresado. Tiene características de alta precisión, alta eficiencia y alta automatización, y se convierte en un equipo indispensable en la industria manufacturera moderna.
En comparación con otras máquinas herramienta comunes, se caracteriza por:
* Alta precisión de procesamiento con calidad estable.
* Capaz de enlace multi-coordenada, lo que permite el corte de piezas de formas complejas.
* Al cambiar las piezas de repuesto, solo se necesita modificar el programa CNC, ahorrando tiempo de preparación para la producción.
* La máquina herramienta en sí tiene alta precisión y rigidez, lo que resulta en una alta productividad (normalmente de 3 a 5 veces la de otras).
* Alto grado de automatización, que puede reducir la intensidad de la mano de obra.
* Requisitos de calidad más altos para los operadores y requisitos técnicos aún más altos para el personal de mantenimiento.
Actualmente, se ha utilizado ampliamente en la industria de fabricación de maquinaria y puede trabajar con piezas en forma de eje, disco y manguito. Por ejemplo, las fresadoras CNC se utilizan ampliamente para procesar componentes como bloques de motor, culatas y cigüeñales en la industria de fabricación de automóviles. En cuanto al campo aeroespacial, donde las piezas de repuesto tienen requisitos de alta precisión, las máquinas herramienta CNC también pueden satisfacer las demandas de mecanizado de alta precisión.
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
