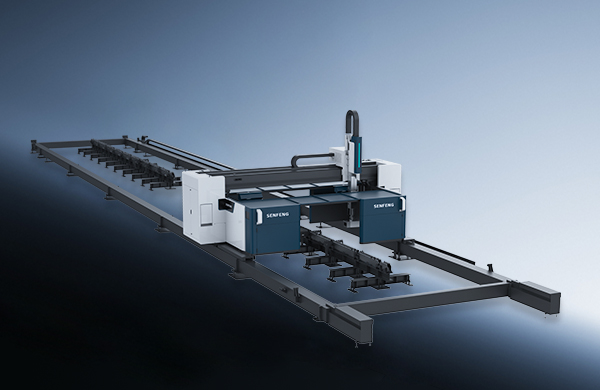

Máquina de corte de viga H para trabajo pesado SF1500CH
SF1500CH está diseñada para resolver los retos de corte de alta precisión de acero estructural complejo. Con estaciones de trabajo dobles semicerradas, es apta para cortar vigas en H ultralargas y necesita un taller relativamente grande como maquinaria pesada de gran tamaño.
28000*3000 [mm] Área de trabajo
35-50 [mm] Grosor máximo de la chapa
50 [m/min] Velocidad máxima sin carga
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Ventajas de rendimiento
La máquina es de estilo abierto con una estructura de pórtico de doble accionamiento, por lo que su viga está generalmente bajo una fuerza uniforme y es difícil de deformar. Tiene una gran capacidad de corte de perfiles.
1. Corte de grandes vigas H
* Tamaño (L*A): 28000*3000mm, espesor: 50mm
* También corta perfiles en forma de T, canales y vigas en I
2. 6 funciones disponibles
Marcado, taladrado del alma, corte de orificios de soldadura, achaflanado, corte y corte de chapa
3. Corte en 2 formatos
Corte recto y chaflán para facilitar la soldadura posterior
4. Corte de metales altamente reflectantes
Latón, aleación AL, acero inoxidable y chapa galvanizada
Ventajas mecánicas
1. Sistema de accionamiento eficiente
Utilizamos un acoplamiento multieje, una caja de engranajes de precisión y un accionamiento de cremallera y piñón para lograr una aceleración de 2G en el eje Z y una precisión de reposicionamiento de ±0,05 mm.
2. Máquina herramienta de alto nivel
Se mantiene indeformable y resistente incluso a altas temperaturas y un uso prolongado, gracias a 7 rigurosos procesos como el recocido y el tratamiento de envejecimiento.
Ventajas mecánicas
El sistema CNC especial para vigas H es fácil de instalar y operar. Los usuarios pueden cambiar los parámetros técnicos en su interfaz de operación visual. Además de su compatibilidad con todo el software de arquitectura Tekla, también están disponibles actualizaciones adicionales de la función.
1. Detección del perfil de la hoja
Coincidencia automática con la pieza de trabajo deformada para garantizar una alta precisión
2. Base de datos de corte rica en contenido
Almacenar e invocar datos de corte a voluntad
3. Anidamiento automático
Sin intervención manual, aprovechamiento total de las materias primas
Parámetros técnicos
Parámetros Principales | Modelo |
| SF1500CH |
Potencia del Láser (kW) | 12-30 |
Tamaño de Trabajo (L*A, mm) | 28000*3000 |
Anchura Máxima de la Viga H (alma, mm) | 1200 |
Altura Máxima da Viga H (laje de flange, mm) | 500 |
Espesor Máximo | ≤50mm (corte recto) ≤35mm (biselado de la losa de la brida) |
Precisión de Posicionamiento del Eje X/Y (mm) | ±0.1 |
Precisión de Reposicionamiento del Eje X/Y (mm) | ±0.05 |
Velocidad Máxima Sin Carga (m/min) | 50 |
Dimensiones Totales (L*A*A, mm) | 35670*5900*3030 |
Alimentación | Trifásico 380V, 50Hz/60Hz (personalizado) |
Automatización
Ventajas opcionales

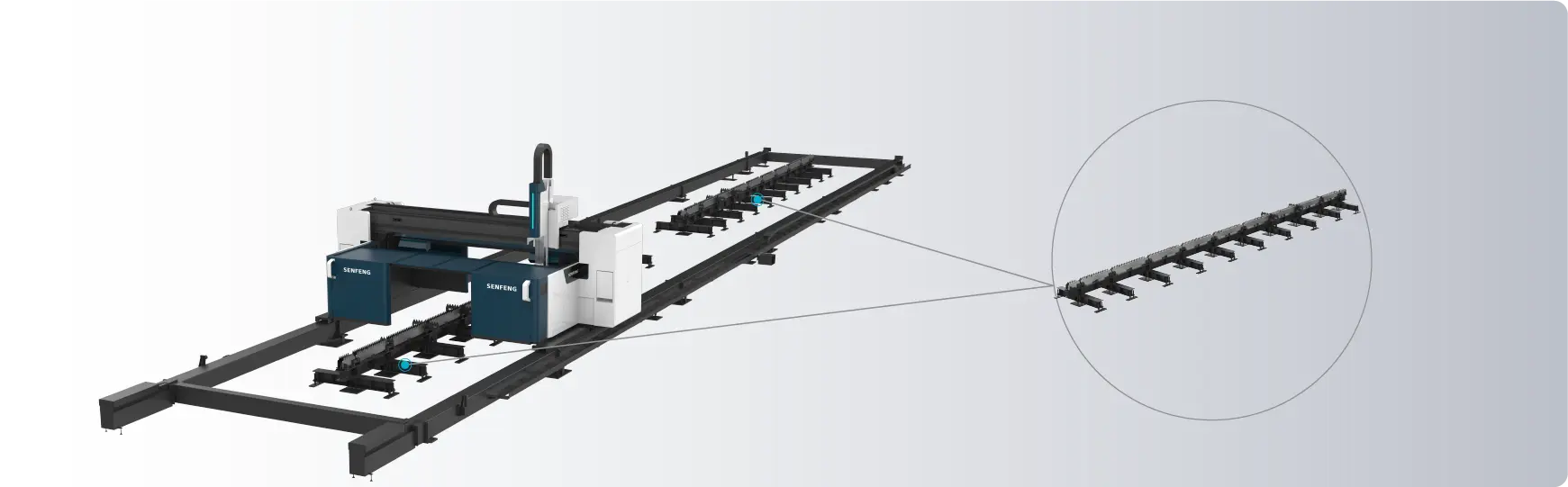

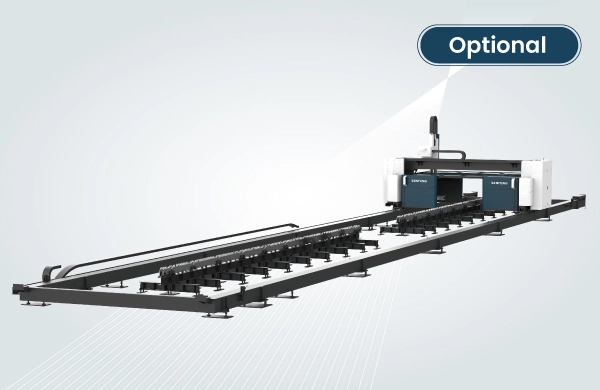

1. Mesa de apoyo para vigas H
Un total de 2 mesas: una para cortar y otra para cargar y descargar, lo que permite procesar simultáneamente dos vigas H de 12 m de longitud.
2. Mesa de corte de chapas
Un total de 2 mesas: una para cortar y otra para cargar y descargar, lo que permite procesar varias chapas dentro del área de trabajo al mismo tiempo.

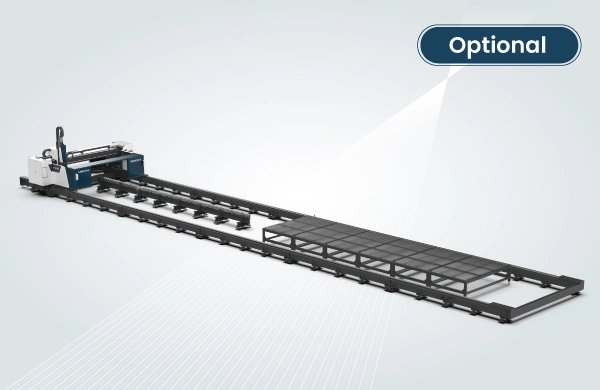

3. Mesa combinada para vigas H y chapas
Una mesa para cortar vigas en H y otra para cortar chapas, alternando los procesos sin interferencias mutuas.
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
