Centro de Mecanizado de Pórtico DT
Esta máquina cuenta con una estructura de pórtico que ofrece alta rigidez, largo recorrido, alta precisión y capacidad de mecanizado multifacético. Proporciona soluciones de fresado rápidas y de alta precisión para piezas grandes, complejas y de trabajo pesado, lo que la convierte en un equipo fundamental en la industria de fabricación de maquinaria.
Distancia entre columnas: 1235 – 6200 [mm]
Velocidad máxima del husillo: 4500/6000 [rpm]
Carga máxima de la mesa de trabajo: 30000 [kg]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Versátil para piezas complejas: del desbaste al acabado
Este modelo es capaz de fresar, mandrinar, taladrar, roscar rígidamente, escariar y avellanar superficies planas, curvas y agujeros. Ha sido ampliamente utilizado para el desbaste y acabado de piezas complejas, como placas, carcasas y bastidores, en la fabricación de maquinaria.
Dimensiones de la mesa de trabajo
1600*1050-8000*3000mm
Distancia entre columnas
1235-6200mm
Distancia desde la nariz del husillo hasta la superficie de la mesa
200-900/200-1200/200-1400/300-1800mm
Velocidad máxima de rotación del husillo
4500/6000rpm

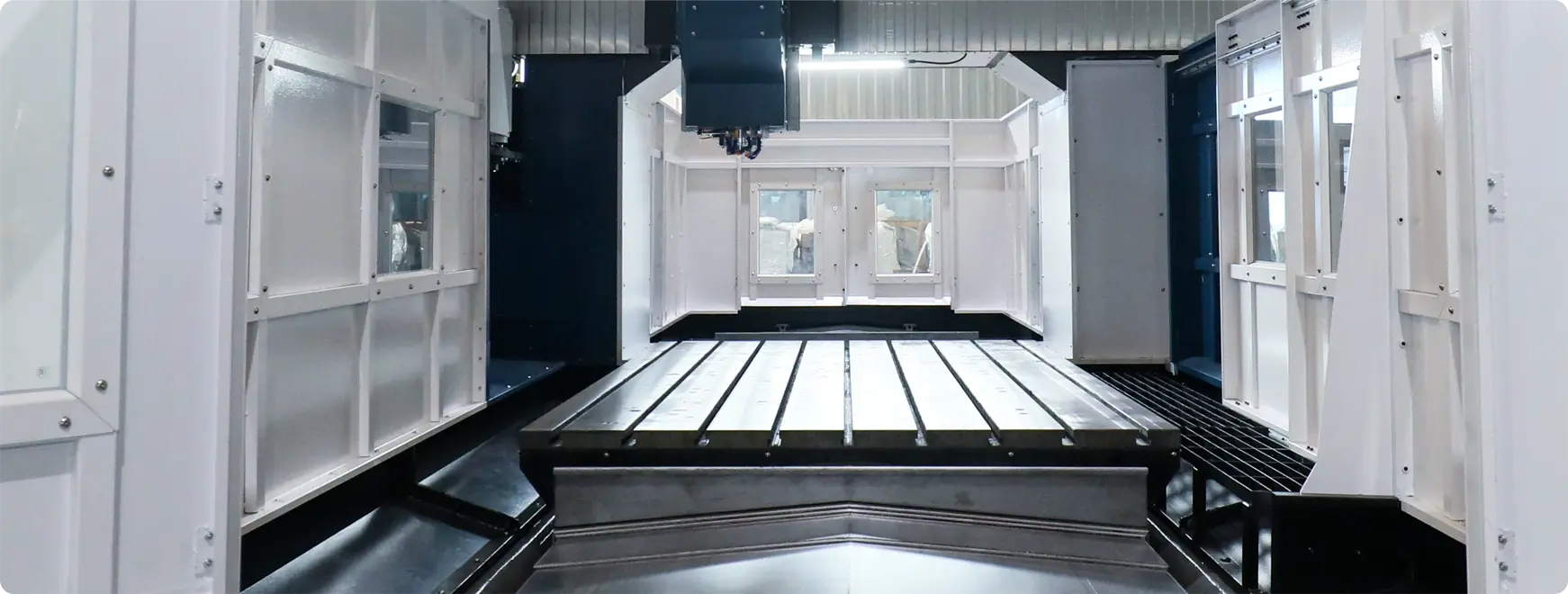

Bastidor de pórtico de alta resistencia
Su estructura cerrada y rígida está fabricada en fundición de hierro de alta resistencia mediante moldeado con arena resina, lo que ofrece una excelente amortiguación de vibraciones, estabilidad térmica y alta rigidez. Su alta capacidad de corte satisface las exigentes demandas del mecanizado de piezas de precisión.

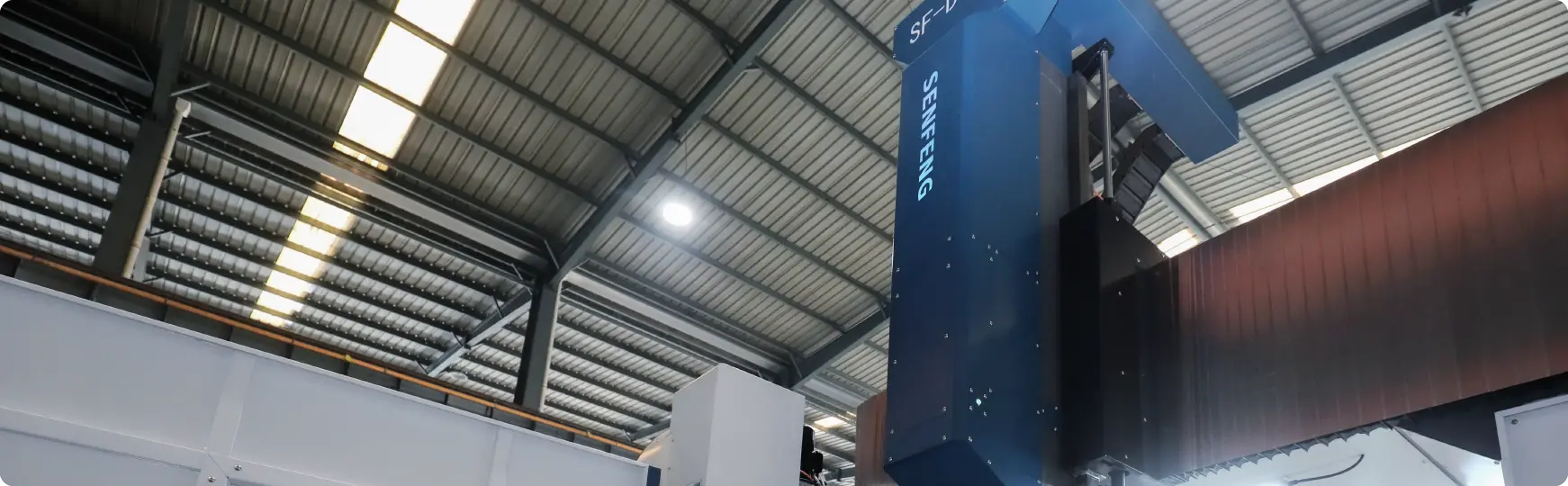

Cabezal de husillo tipo carnero con menor deformación térmica
Accionado por un servomotor de CA y equipado con una unidad independiente de enfriamiento por aceite con aire acondicionado, disipa eficazmente el calor para minimizar la deformación térmica de la cabeza de mandrinar y fresar.

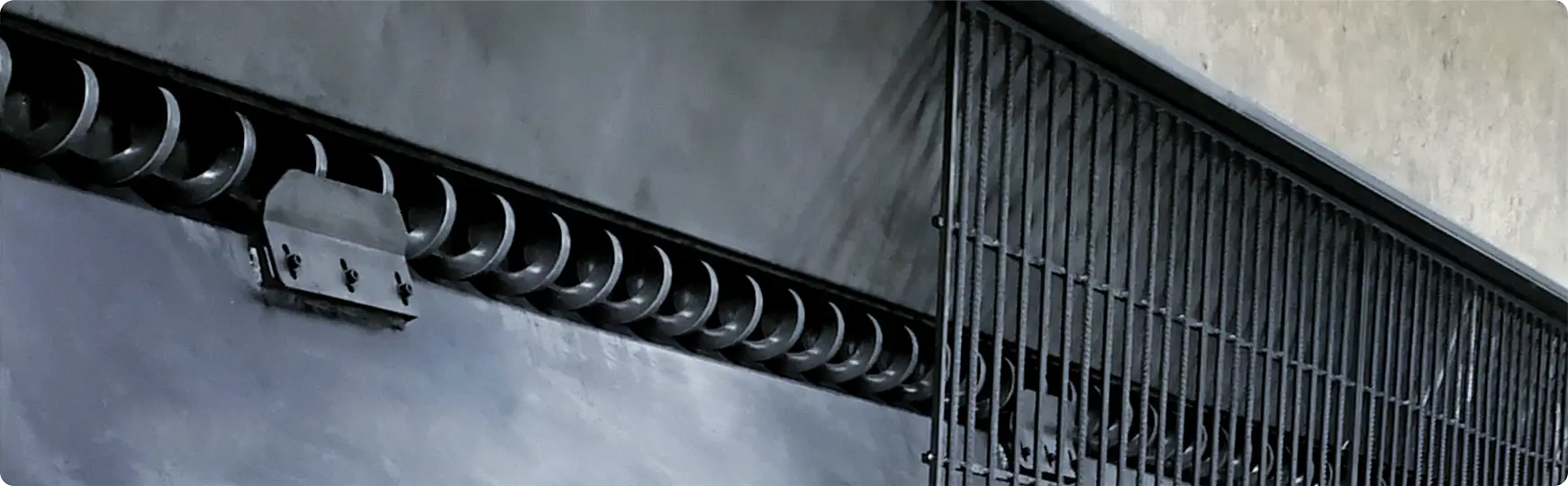

Transportador de viruta tipo espiral de mantenimiento sencillo
Los transportadores de viruta tipo espiral situados a ambos lados de la bancada proporcionan una gestión robusta de viruta y separación de refrigerante, siendo perfectamente adecuados para el corte pesado, los recorridos largos y el alto volumen de viruta típicos de las máquinas de pórtico.
- Cabezal de fresado manual de 90°
- Depósito de herramientas tipo cadena
- Refrigerante a través del husillo (CTS)
Parámetros técnicos
Modelo | SF-DT1613 | SF-DT3220 | SF-DT4225 | SF-DT6237 | SF-DT8542 |
Recorrido de los ejes X/Y/Z (mm) | 1600/1300/700 | 3200/2200/1000 | 4200/2700/1000 | 6200/4200/1200 | 8500/4400/1250 |
Distancia desde la punta del husillo hasta la superficie de la mesa (mm) | 200-900 | 200-1200 | 200-1200 | 200-1400 | 250-1450 |
Distancia entre columnas (mm) | 1235 | 2000 | 2500 | 3700 | 4200 |
Velocidad máxima del husillo (mm) | 6000 | 6000 | 6000 | 4500 | 4500 |
Agujero cónico | BT50 | BT50 | BT50 | BT50 | BT50 |
Tamaño de la mesa de trabajo (mm) | 1050*1600 | 1700*3000 | 2000*4000 | 2600*6000 | 3000*8000 |
Carga máxima de la mesa de trabajo (kg) | 2000 | 12000 | 15000 | 25000 | 30000 |
Velocidad de alimentación (mm/min) | 5-10000 | 5-6000 | 5-6000 | 5-6000 | 5-6000 |
Dimensiones generales (largo x ancho x alto, mm) | 4700*3200*3600 | 8200*3300*3800 | 10700*5200*5600 | 16000*6600*6400 | 20000*7600*6700 |
Es un equipo que utiliza control de información digital para realizar el fresado. Tiene características de alta precisión, alta eficiencia y alta automatización, y se convierte en un equipo indispensable en la industria manufacturera moderna.
En comparación con otras máquinas herramienta comunes, se caracteriza por:
* Alta precisión de procesamiento con calidad estable.
* Capaz de enlace multi-coordenada, lo que permite el corte de piezas de formas complejas.
* Al cambiar las piezas de repuesto, solo se necesita modificar el programa CNC, ahorrando tiempo de preparación para la producción.
* La máquina herramienta en sí tiene alta precisión y rigidez, lo que resulta en una alta productividad (normalmente de 3 a 5 veces la de otras).
* Alto grado de automatización, que puede reducir la intensidad de la mano de obra.
* Requisitos de calidad más altos para los operadores y requisitos técnicos aún más altos para el personal de mantenimiento.
Actualmente, se ha utilizado ampliamente en la industria de fabricación de maquinaria y puede trabajar con piezas en forma de eje, disco y manguito. Por ejemplo, las fresadoras CNC se utilizan ampliamente para procesar componentes como bloques de motor, culatas y cigüeñales en la industria de fabricación de automóviles. En cuanto al campo aeroespacial, donde las piezas de repuesto tienen requisitos de alta precisión, las máquinas herramienta CNC también pueden satisfacer las demandas de mecanizado de alta precisión.
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
