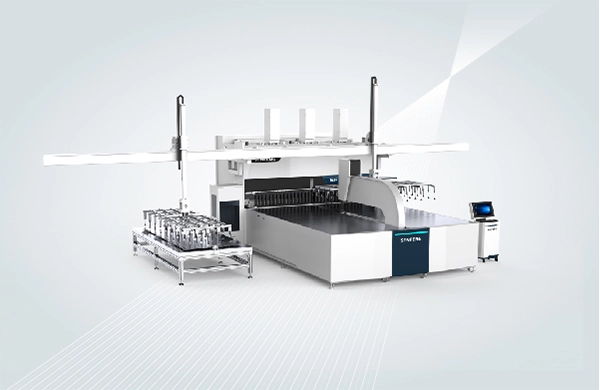

Plegadora de paneles con dispositivos de carga y descarga tipo pórtico
La plegadora de paneles con carga y descarga robótica es una solución avanzada de conformado de chapa metálica diseñada para fabricantes que buscan una mayor productividad y una operación completamente automatizada. Integrada con una plegadora de paneles de alta precisión y un sistema inteligente de manipulación robótica, permite la carga, el plegado y la descarga continuos con una intervención humana mínima.
Carga máxima del pórtico: 100 [kg]
Velocidad de desplazamiento del pórtico: 50 / 80 [m/min]
Velocidad máxima de plegado: 0,2 [s/plegado]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Plegadora flexible de paneles con dispositivo de carga y descarga tipo pórtico
Este equipo integra en una sola máquina un brazo robótico tipo pórtico, alimentación por brazo presor y plegado multieje, logrando una automatización completa desde la carga, posicionamiento, plegado hasta la descarga de la lámina. Diseñada para producción por lotes y automatizada, constituye una unidad central para la construcción de una línea de producción inteligente de chapa metálica.
Dimensiones de plegado (L × A)
3200*1500 mm
Capacidad de carga del pórtico
100kg
Velocidad de desplazamiento del pórtico
50/80m/min
Velocidad máxima de plegado
0.2s/stroke

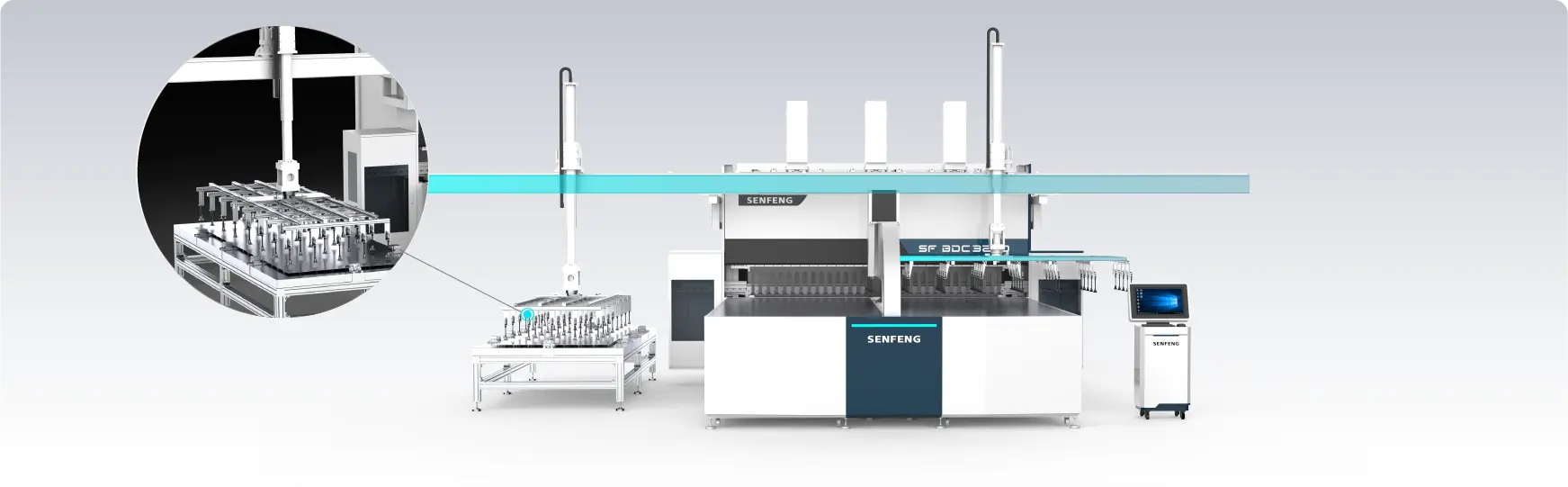

Dispositivo de carga y descarga totalmente automático tipo pórtico
Equipado con un brazo robótico tipo pórtico de alta rigidez, el dispositivo admite una carga de 100 kg con una precisión de posicionamiento de ±0,2 mm. Permite la captura, traslación, rotación y colocación precisa automáticas de las láminas. Conectado de forma sincronizada con la plegadora, permite una operación continua sin intervención humana.

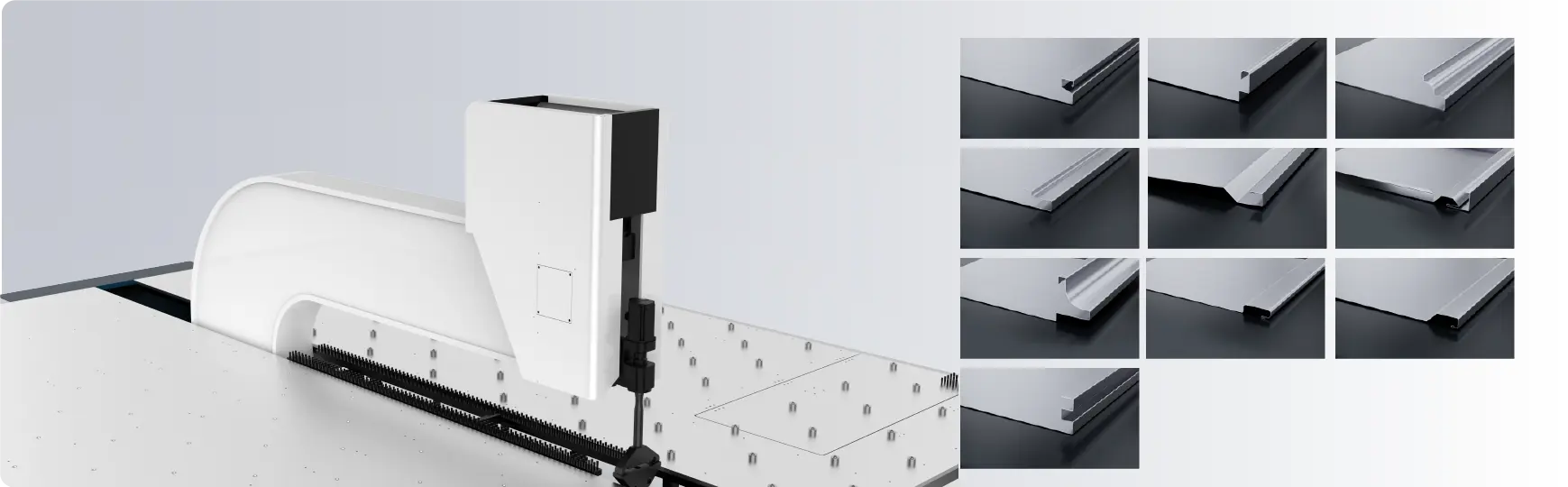

Alimentación por brazo presor y utillaje de plegado universal
El dispositivo de alimentación por brazo presor admite láminas perforadas, gofradas o de forma irregular. El utillaje universal de alta resistencia incluido de serie admite múltiples operaciones de plegado, incluyendo plegado ascendente, descendente, en arco y formas cerradas, satisfaciendo diversos requisitos de las piezas.

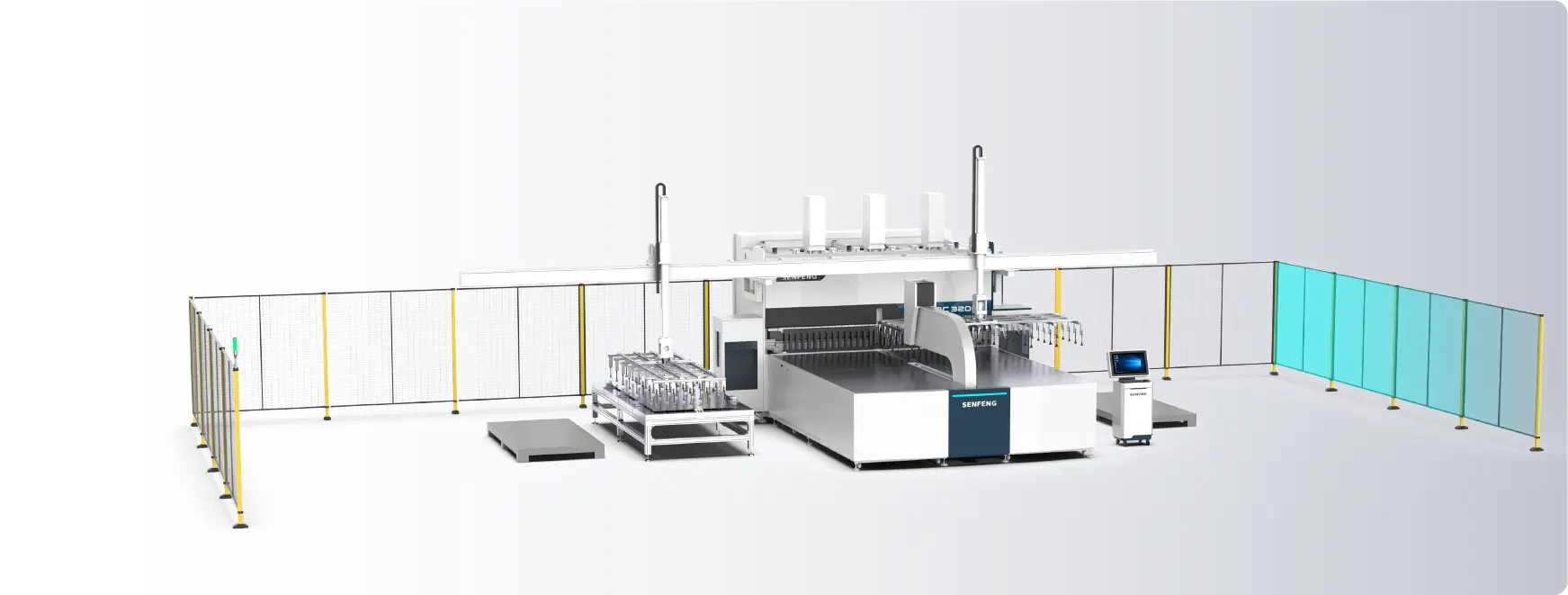

Estructura de alta rigidez y protección de seguridad
La bancada de la máquina se somete a un tratamiento de recocido a alta temperatura y envejecimiento. Las áreas clave están reforzadas con placas de acero de 80 mm para garantizar la estabilidad durante el plegado de alto tonelaje. La zona de plegado está equipada con protecciones de seguridad modulares para lograr la separación entre operario y máquina y garantizar la seguridad operativa.
- Alta eficiencia de plegado para producción en serie
- Alta consistencia y precisión de las piezas
- Proceso totalmente automatizado y seguridad garantizada
- Opciones para una expansión flexible
Parámetros técnicos
| Parámetros principales | Modelo | ||||
| BDC1500 | BDC2000 | BDC2500 | BDC3200 | BDC4200 | |
| Velocidad máxima de doblado (S/doblado) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Longitud máxima de flexión (mm) | 1500 | 2000 | 2500 | 3200 | 4200 |
| Altura de plegado (mm) | 200/300 (opcional) | 200/300 (opcional) | 200/300 (opcional) | 200/300 (opcional) | 200/300 (opcional) |
| Espesor máximo de flexión (mm) | Acero inoxidable 304: 1,5 placa fría: 2,0 lámina de aluminio: 2,5 | Acero inoxidable 304: 1,5 placa fría: 2,0 lámina de aluminio: 2,5 | Acero inoxidable 304: 1,5 placa fría: 2,0 lámina de aluminio: 2,5 | Acero inoxidable 304: 1,5 placa fría: 2,0 lámina de aluminio: 2,5 | Acero inoxidable 304: 1,5 placa fría: 2,0 lámina de aluminio: 2,5 |
| Espesor mínimo de doblado (mm) | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 |
| Tamaño máximo de curvatura (L*A, mm) | 1500*1250 | 2000*1250 | 2500*1250 | 3200*1500 | 4200*1500 |
| Número de ejes | Enlace concurrente de 13 ejes | Enlace concurrente de 13 ejes | Enlace concurrente de 13 ejes | Enlace concurrente de 16 ejes | Enlace concurrente de 16 ejes |
| Tensión nominal (V) | 380 | 380 | 380 | 380 | 380 |
| Dimensiones generales (largo x ancho x alto, mm) | 4400*2000*2750 | 5000*2700*2950 | 5700*3200*3050 | 6600*4000*3280 | 7500*5000*3500 |
| Masa bruta (T) | 13 | 17 | 20 | 28 | 35 |
Una prensa plegadora es un dispositivo que permite doblar láminas metálicas delgadas. Genera presión a través de un sistema hidráulico, que se transmite por los moldes superior e inferior para lograr la forma de plegado deseada. Dependiendo de su modo de accionamiento, nivel de automatización y estructura, las prensas plegadoras se pueden clasificar en manuales, hidráulicas y CNC.
La paneladora es una máquina dobladora altamente automatizada, que representa el último avance en el doblado de chapa metálica. Puede doblar en varias formas complejas, como ángulo recto, arco, arriba y abajo, sin la necesidad de sujetar manualmente la pieza de trabajo o el molde de doblado. Un posicionamiento único es suficiente para doblar varios lados. Su velocidad de doblado es aproximadamente 3 veces más rápida que las prensas plegadoras tradicionales. Debido a la menor intervención humana, la consistencia entre las piezas de trabajo es mucho mayor y está reemplazando gradualmente la tradición.
Para la paneladora, los trabajadores solo necesitan colocar las piezas de trabajo en su mesa de trabajo, luego, la pieza de trabajo se posicionará mediante una ventosa o un brazo de presión y se doblará automáticamente. Un juego de moldes de doblado universales es suficiente, sin cambios frecuentes ni personalizaciones.
Una prensa plegadora es un tipo de maquinaria de forja que se utiliza principalmente para el procesamiento de chapas metálicas, especialmente para chapas de gran tamaño. Al adoptar diferentes moldes, puede realizar operaciones como doblar bordes, estirar, redondear y perforar la chapa metálica.
翻译结果
翻译结果
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
