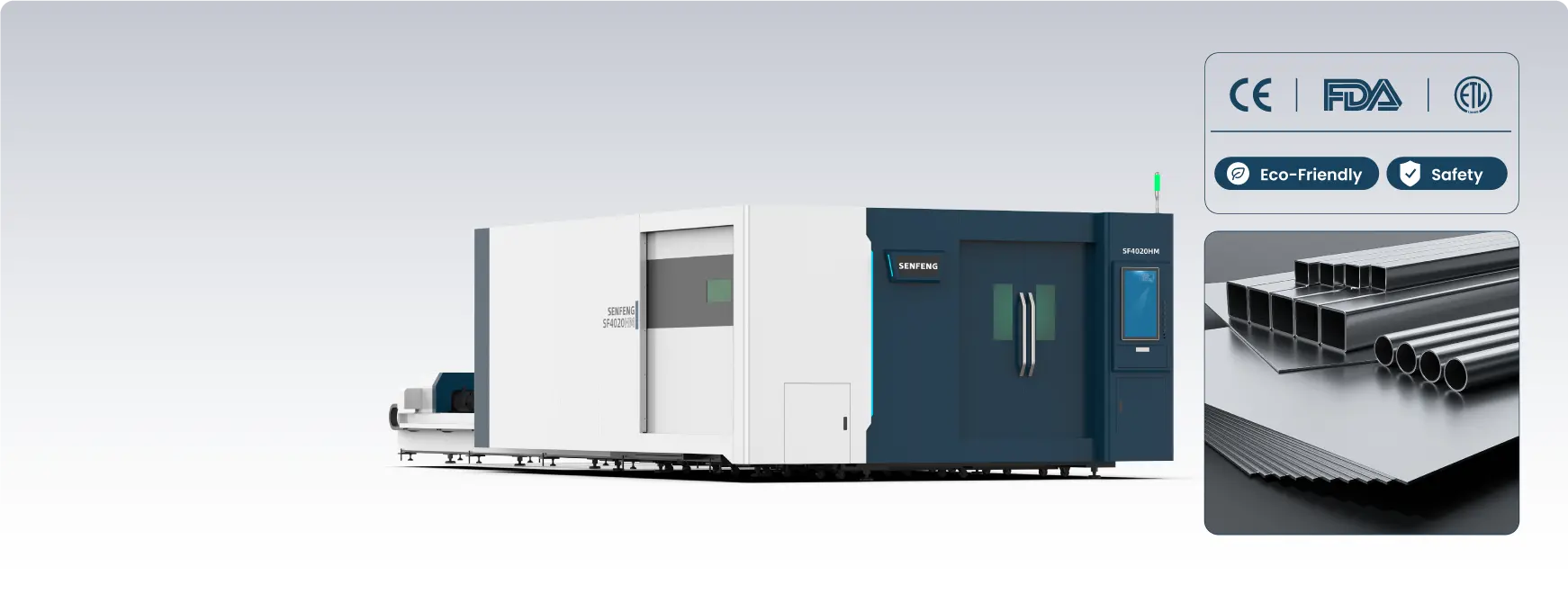

Cortadora por láser de lámina y tubo con cubierta completa Serie HM
Esta máquina de doble funciones puede cortar tanto láminas como tubos. Con ella, los usuarios necesitan al menos la mitad de los costos de compra que antes. Debido a que ocupa poco espacio (50% menos), los talleres se aprovecharán al máximo. Tiene certificaciones CE-TUV, FDA, RoHS y ETL.
3050*1530-6050*2030 [mm] Tamaño de la lámina
20~220 [mm] Alcance del tamaño del tubo
2000 [kg] Carga máxima de las plataformas de láminas
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fuerzas competitivas
Beneficios de rendimiento
Puede cortar tanto chapa como tubo. Con ella, podrá satisfacer más demandas de corte con facilidad, obteniendo más ventajas sobre sus pares mientras explora nuevos mercados y clientes.
1. Una máquina con dos funciones
* Corta chapa de 3050*1530-6050*2030 mm, tubos de Φ20-220 mm y 6000 mm de largo
* Este modelo está destinado a cortar chapa fina (≤20 mm) y tubos relativamente pequeños, con un alto rendimiento en cuanto a costes
* Trata con carbono, acero inoxidable, aleación de aluminio, latón, chapa galvanizada, chapa de acero al silicio, chapa electrolítica, aleación de titanio y manganeso
2. Trabajo casi sin humo
* Esta máquina está completamente cubierta para formar un lugar de trabajo cerrado

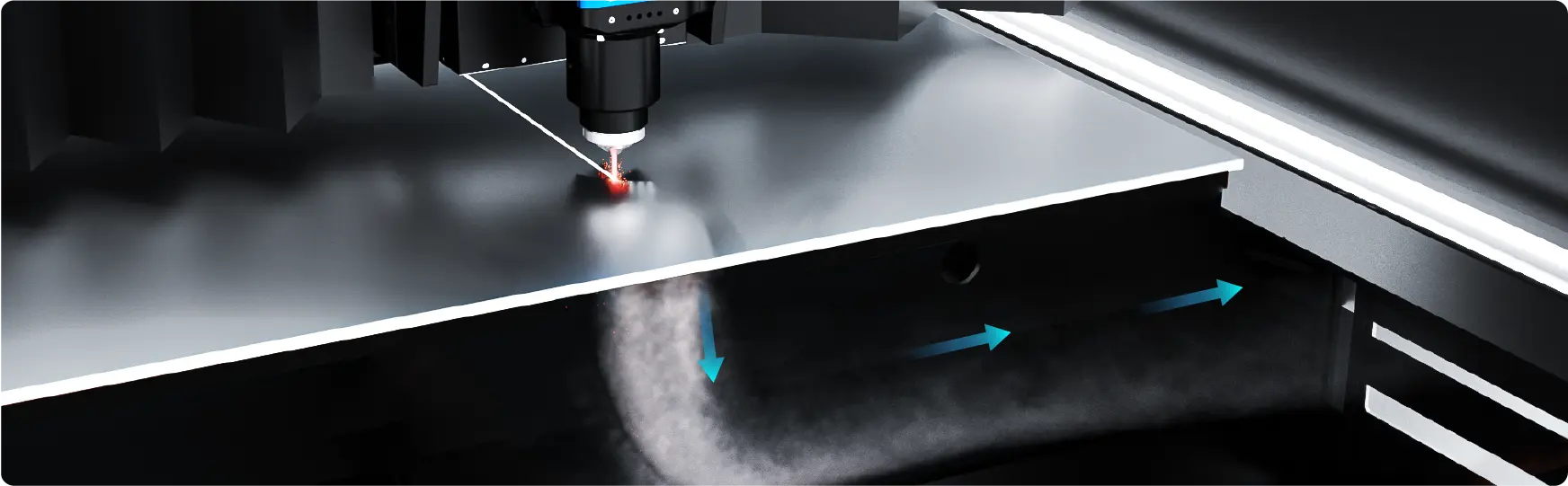

* El dispositivo de ventilación por zonas para la eliminación de polvo en la parte inferior del cuerpo de la máquina expulsará el humo junto con la posición de corte en tiempo real. El humo de corte se puede descargar rápidamente.
3. Acelera el corte de metal

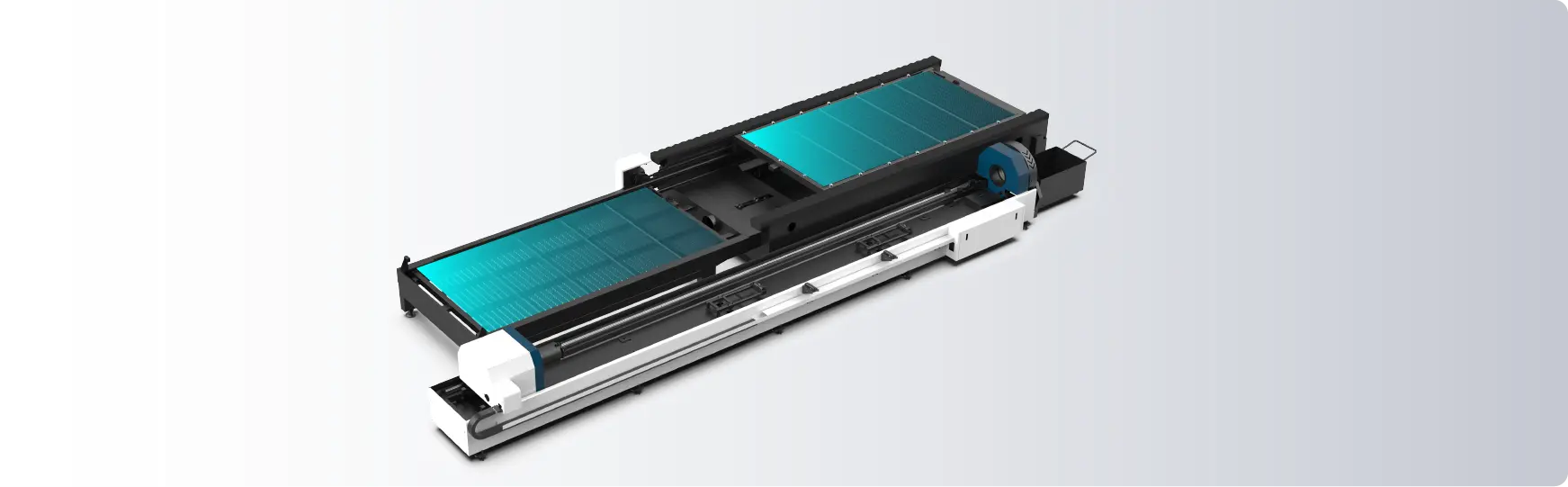

Las plataformas de intercambio dobles permiten cortar, cargar y descargar en un solo paso. Con ello, se ahorra mucho tiempo de espera para la carga o descarga para poder seguir los procedimientos siguientes, lo que multiplica la producción.
4. Alta eficiencia para no tener que preocuparse
* Los usuarios pueden cambiar entre el corte de láminas y el corte de tubos a voluntad. Funciona decenas de veces más rápido que el método tradicional.
* Un trabajador puede controlar varias máquinas para ahorrar mano de obra y aumentar la eficiencia del trabajo.
Beneficios mecánicos

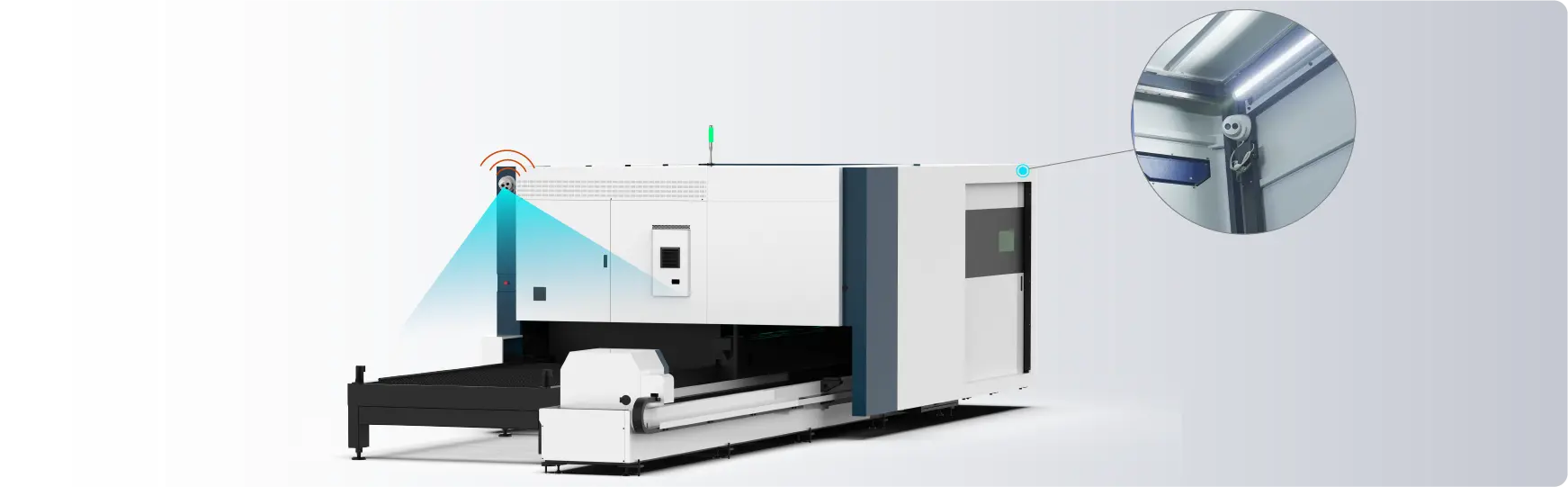

1. Cámara protectora completamente cerrada
La máquina viene con una cubierta superior y deflectores de cuatro direcciones para evitar la difusión del humo durante el corte
2. Cabezal de corte láser con enfoque automático
El cabezal, herméticamente a prueba de polvo, es modular y cuenta con detección de temperatura, fugas de aire e instalación de ventana protectora
3. Viga AL de grado aeronáutico
Ligera y de pequeña inercia, destaca por su rendimiento dinámico. La velocidad máxima sin carga y la aceleración alcanzan hasta 130 m/min y 1 G respectivamente
4. Estructura firme para una larga vida útil
* Esta máquina herramienta semihueca no está conectada internamente para cortar la transferencia de calor y cualquier efecto en la precisión de corte
* Mantiene la máquina herramienta indeformable e intacta a altas temperaturas incluso después de un uso prolongado gracias a que pasa por 7 procesos estándar como recocido alto y tratamiento de envejecimiento
Beneficios del sistema de control
El sistema operativo inteligente de SENFENG está equipado con una base de datos de corte rica en contenido que permite la consulta de datos en cualquier momento. La utilización del material suele mejorarse en aproximadamente un 98 %.
1. Pantalla táctil de gran tamaño
Fácil de usar y muestra claramente todo el proceso de corte
2. Monitoreo en tiempo real de los componentes principales
Protección del software, los periféricos, el generador láser, etc.
3. Una variedad de técnicas operativas
Búsqueda automática de bordes, perforación en varias etapas, corte al vuelo
Parámetros técnicos
Modelo | 3015HM | 4020HM | 6015HM | 6020HM |
Potencia del láser (kW) | 1.5-6 | 1.5-6 | 1.5-6 | 1.5-6 |
Tamaño de la plancha (L*A, mm) | 3050*1530 | 4050*2030 | 6050*1530 | 6050*2030 |
Longitud del tubo (mm) | 500-6000 | 500-6000 | 500-6000 | 500-6000 |
Alcance del tamaño del tubo (mm) | 20~220 | 20~220 | 20~220 | 20~220 |
Precisión de posicionamiento del eje X/Y (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
Precisión de reposicionamiento del eje X/Y (mm) | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
Velocidad máxima sin carga (m/min) | 130 | 130 | 130 | 130 |
Carga máxima de las plataformas de plancha (kg) | 700 | 1250 | 1400 | 2000 |
Dimensiones generales (L*An*Al, mm) | 9100*3910*2260 | 10600*4460*2260 | 14737*3910*2260 | 14816*4460*2260 |
Fuente de alimentación | Trifásica 380V, 50Hz/60Hz (a medida) | |||
Automatización
Beneficios opcionales
1. Brazo robótico servo para carga
Fabricado con sistema CNC, brazo robótico, ventosas de vacío y bastidor de material para carga automática
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
