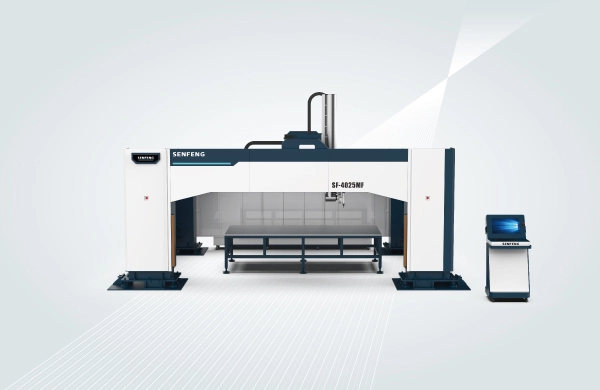

Máquina de corte por láser de cinco ejes para superficies 3D serie MF
Esta máquina está especialmente diseñada para cortar con precisión formas complejas, como piezas de carrocería y tableros de instrumentos automotrices, así como para perforar y recortar piezas metálicas conformadas en caliente en 3D, con alta flexibilidad. De este modo, los automóviles serán más ligeros y aumentarán su autonomía.
Recorrido del eje C: ±361°
Oscilación: ±135°
Velocidad máxima sin carga: 100 [m/min]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:

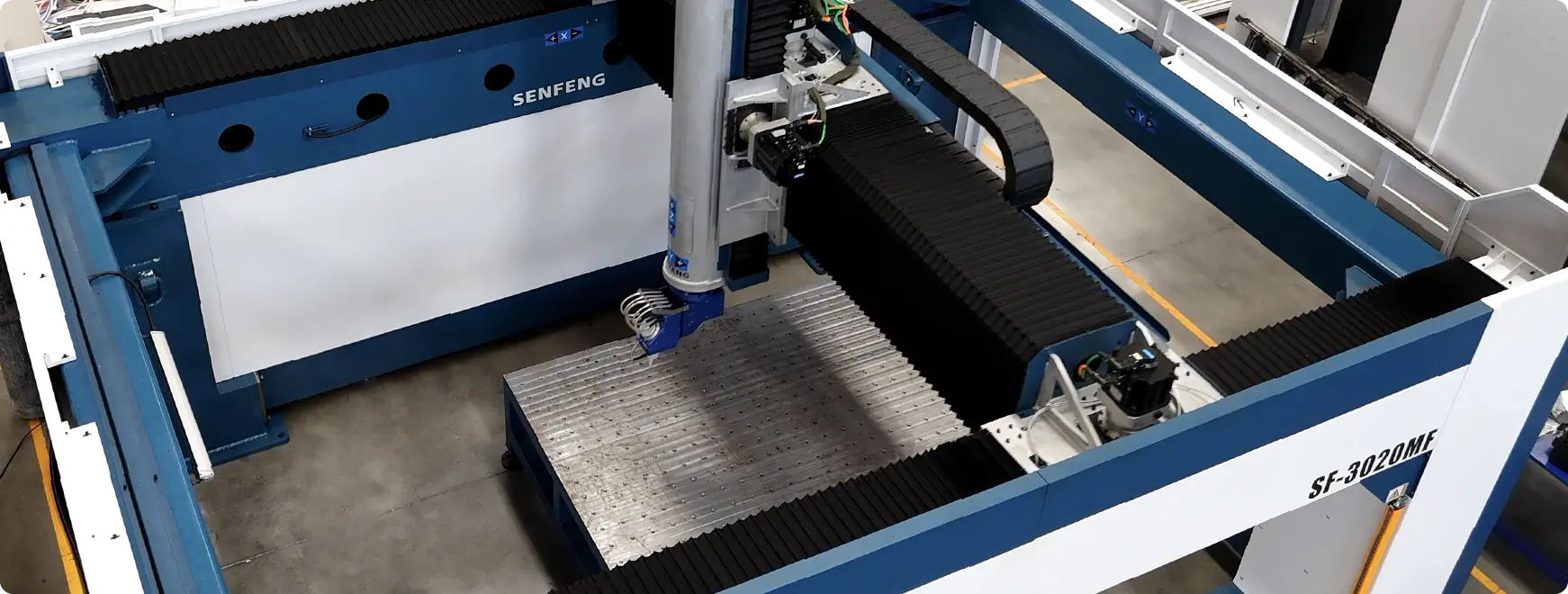

Diseñado para piezas metálicas curvas complejas
Especialmente diseñado para piezas metálicas curvas complejas, admite corte de precisión en múltiples materiales. Ampliamente utilizado en las industrias automotriz, aeroespacial y de maquinaria para construcción.
Potencia del láser
3-6kW
Recorrido del eje C
±361°
Recorrido del eje A
±135°
Velocidad máxima sin carga
80 m/min

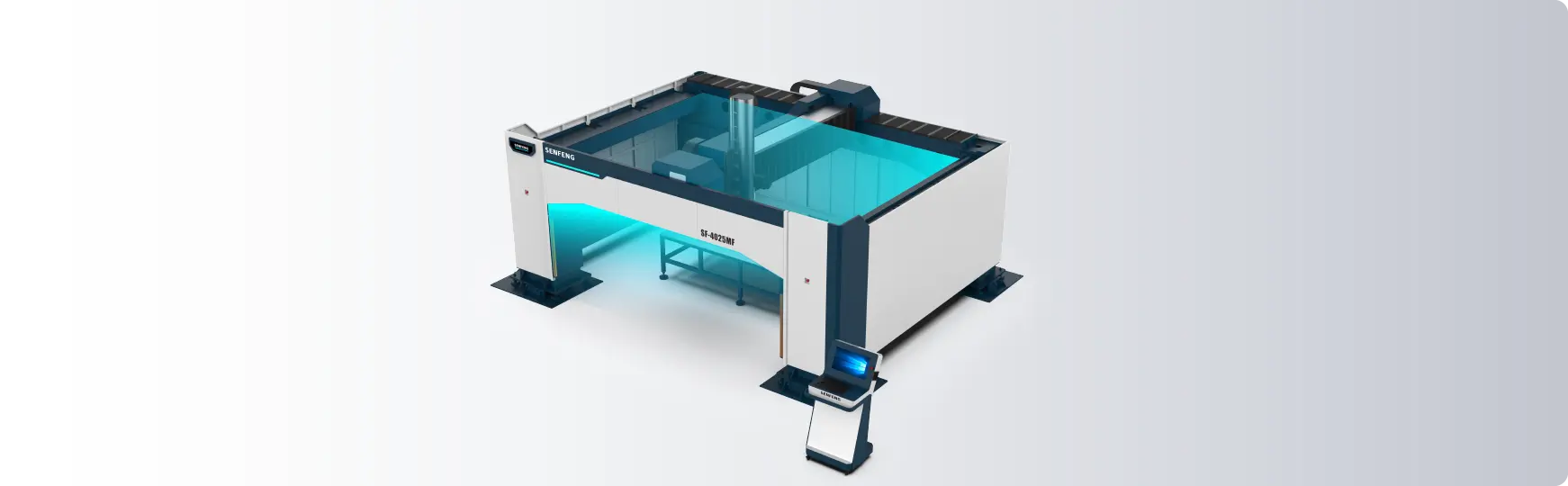

Diseño de estructura abierta
La máquina presenta una estructura abierta que facilita la operación y manipulación de materiales, además de ofrecer buena visibilidad y ventilación.

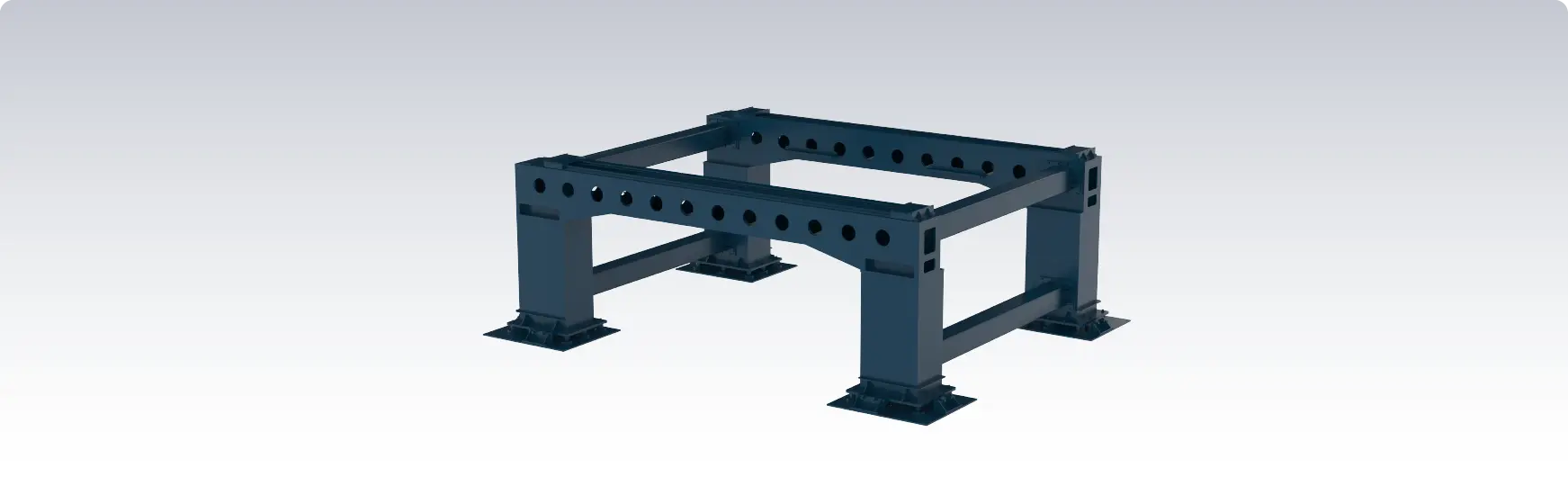

Estructura de pórtico de alta rigidez
Cuenta con un diseño de placas gruesas soldadas y aluminio aeroespacial liviano, combinando alta rigidez, baja inercia y excelente respuesta dinámica para garantizar un funcionamiento estable a largo plazo.

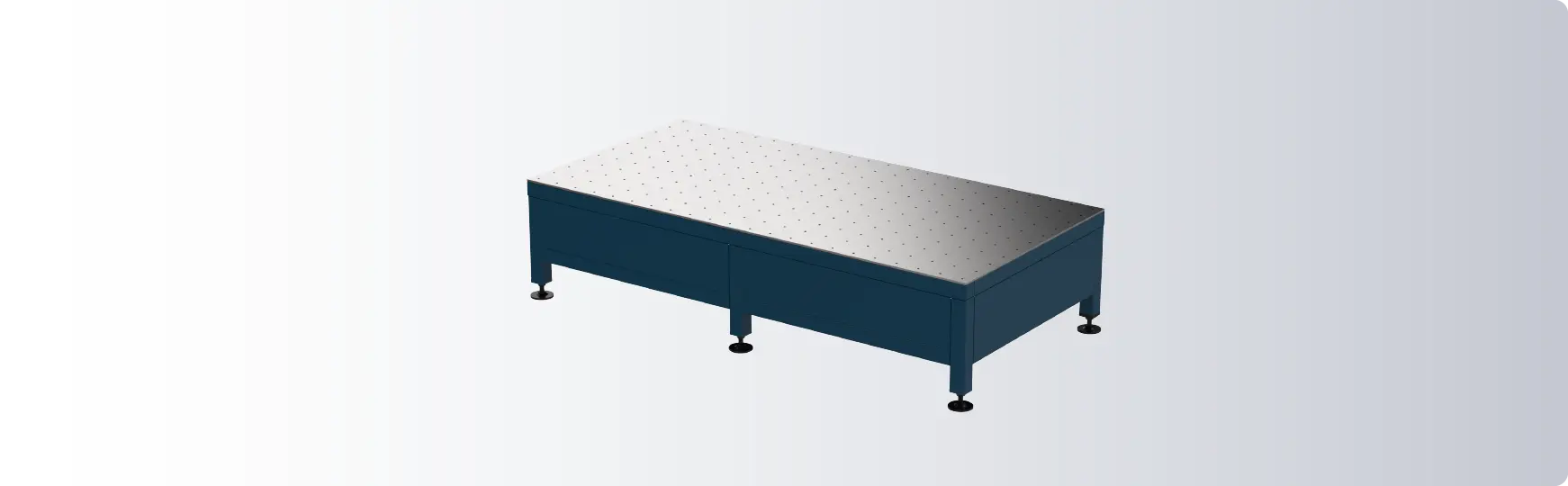

Mesa de trabajo fija multifuncional
Adecuada para piezas de gran tamaño, la superficie de la mesa viene preconfigurada con múltiples orificios de montaje que permiten el cambio rápido de diversos accesorios y dispositivos de sujeción, aumentando la flexibilidad de procesamiento y el rango de aplicación.

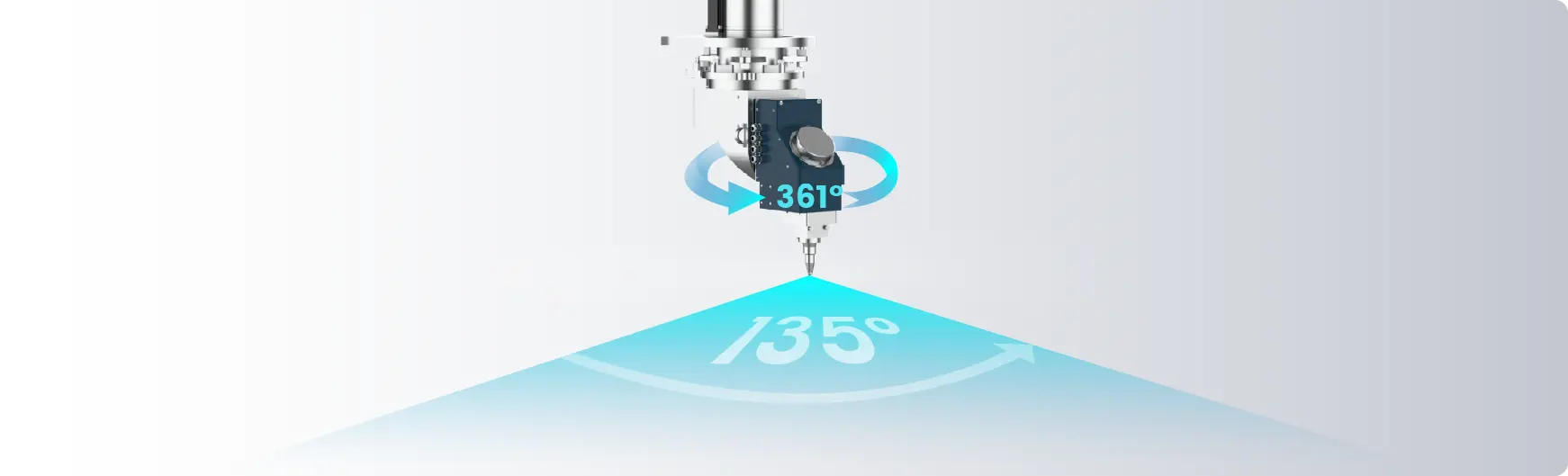

Cabezal de corte 3D de alta precisión
Admite rotación de 361° e inclinación de 135°, con protección anticolisión, enfoque adaptativo y diseño sellado antipolvo, adecuado para cortar ángulos complejos y superficies curvas.
- Procesamiento de piezas conformadas en caliente
- Procesamiento de protectores de chasis automotriz
- Procesamiento de equipos médicos de aleación de titanio
Parámetros técnicos
| Parámetros principales | Modelo |
| SF4025MF | |
| Potencia del láser (kW) | 3-6 |
| Recorrido de los ejes X, Y, Z (mm) | 4000*2500*700 |
| Precisión de posicionamiento en los ejes X, Y, Z (mm) | ±0,05 |
| Precisión de posicionamiento repetida en los ejes X, Y, Z (mm) | ±0,03 |
| Velocidad máxima sin carga (m/min) | 80 |
| Aceleración máxima (G) | 0,8 |
| Ángulo de rotación del eje A | ± 135° |
| Ángulo de rotación del eje C | N*360° |
| Dimensiones generales (largo x ancho x alto, mm) | 7200*4700*3600 |
| Fuente de alimentación | Trifásico 380V/50Hz |
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
