Cortadora de láminas por láser de fibra de 3 a 12 kW Serie NP
Esta máquina está desarrollada específicamente para cortar láminas medianas y delgadas (≤30 mm). Es compacta, tiene una estructura abierta y ofrece dos configuraciones diferentes. Tanto su hardware como su software se han actualizado recientemente para satisfacer mejor las necesidades reales de los usuarios. Un contenedor de 40 HQ puede albergar 6 juegos de 3015NP, lo que permite realizar embalajes LCL a un precio de flete mucho menor.
3050*1530 [mm] Tamaño de la plancha
120 [m/min] Velocidad máxima sin carga
1100 [kg] Carga de la plataforma
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Después de las actualizaciones técnicas y funcionales, este modelo cuenta con funciones completas y un rendimiento estable, lo que brinda a los clientes un corte rápido y de alta calidad de láminas medianamente delgadas.
1. Corte de láminas medianamente delgadas
1-30 mm de acero inoxidable, 1-30 mm de acero al carbono, 1-25 mm de aleación de aluminio, 1-16 mm de latón
2. Velocidad de corte multiplicada
El motor móvil utiliza la última estructura de bloqueo para garantizar un rendimiento dinámico perfecto durante el movimiento a alta velocidad, de modo que la máquina pueda cortar en varias formas y al mismo tiempo cumplir con los requisitos de precisión.

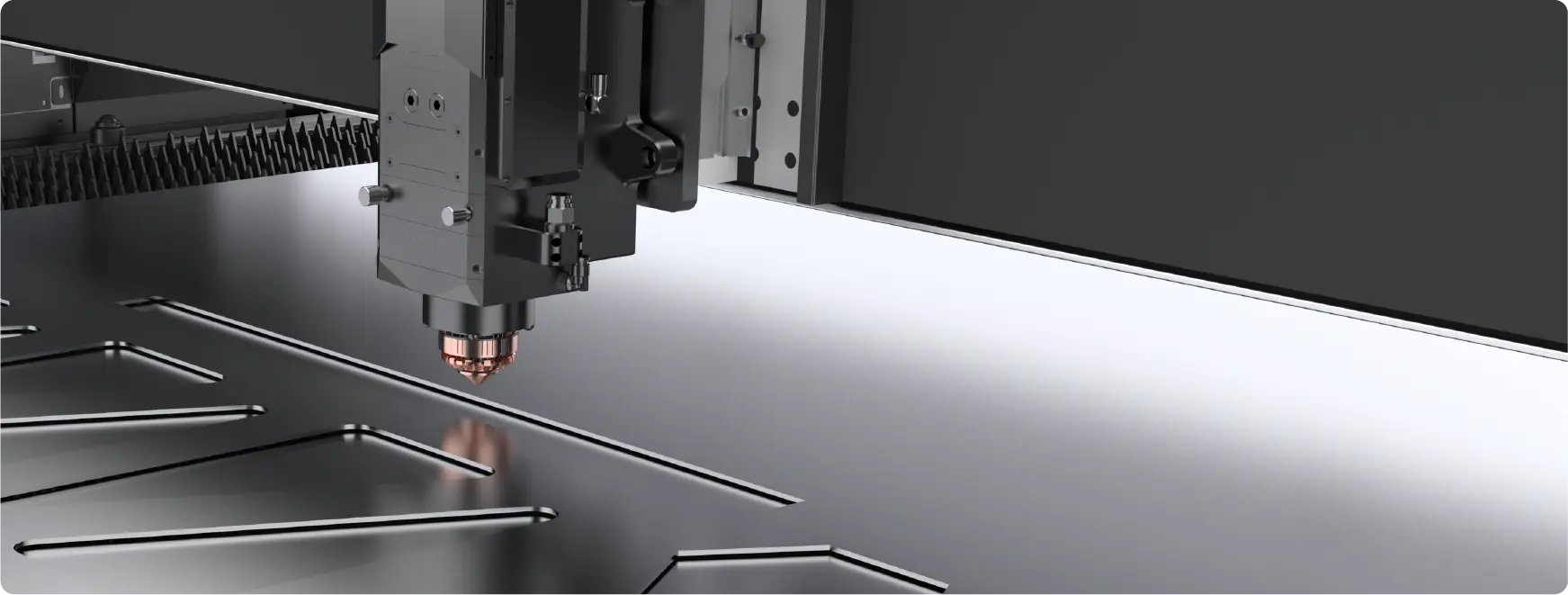

3. Corte de alta calidad
A alta potencia, su sección de corte es suave sin rebabas ni escoria adherida. Básicamente, no necesita pulido secundario.
4. Ahorrar fletes internacionales
Un contenedor de 40 HQ puede contener 6 juegos de 3015NP, lo que brinda una nueva opción para los clientes que realizan pedidos al por mayor y reduce drásticamente los costos de envío.
Beneficios mecánicos
1. Diseño probado y comprobado
Su estructura minimalista combina su cuerpo principal, gabinete eléctrico, sistema de control, compresor de aire, generador láser y enfriador de agua en uno, para reducir los costos de espacio y mejorar la utilización del taller.

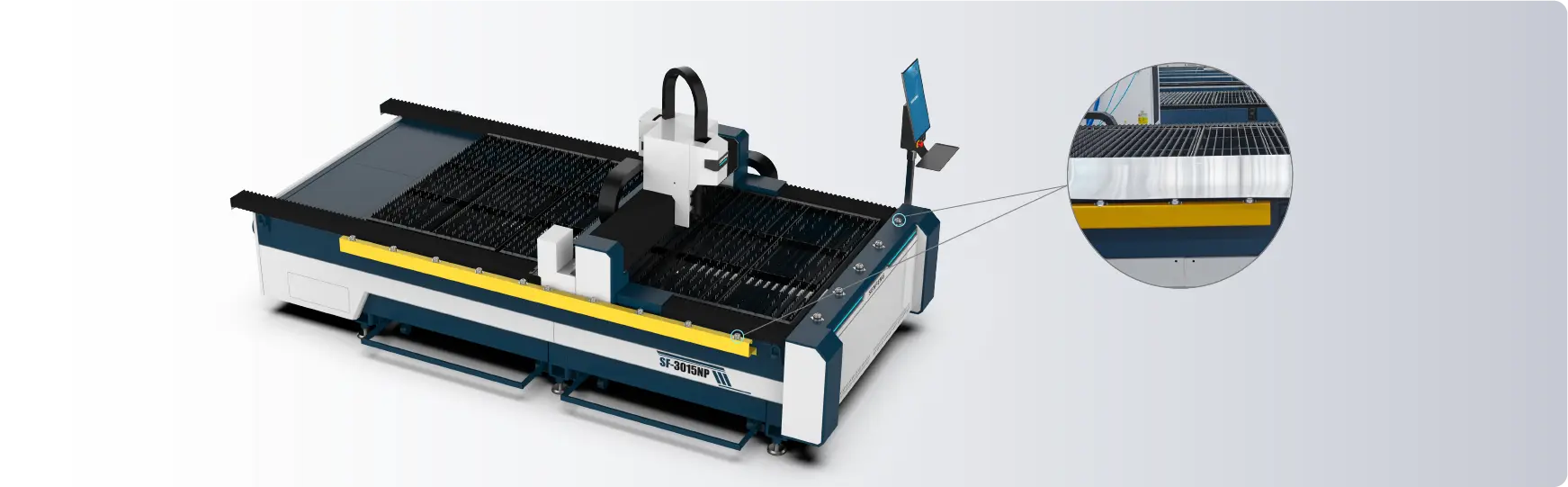

* Estructura de estilo abierto sin cubierta superior, que brinda una vista panorámica de todo el proceso de corte. Hay ruedas de ojo en la parte izquierda y delantera de la plataforma de la máquina herramienta, para facilitar la carga y descarga desde el lado izquierdo, derecho y trasero.
* Estructura compacta con plataforma única y generador láser incorporado, que ocupa un espacio pequeño (solo 12 m²).
* Gabinete de distribución de energía integrado, con separación de corriente fuerte y débil para reducir la interferencia eléctrica y mejorar la estabilidad de trabajo y la vida útil.

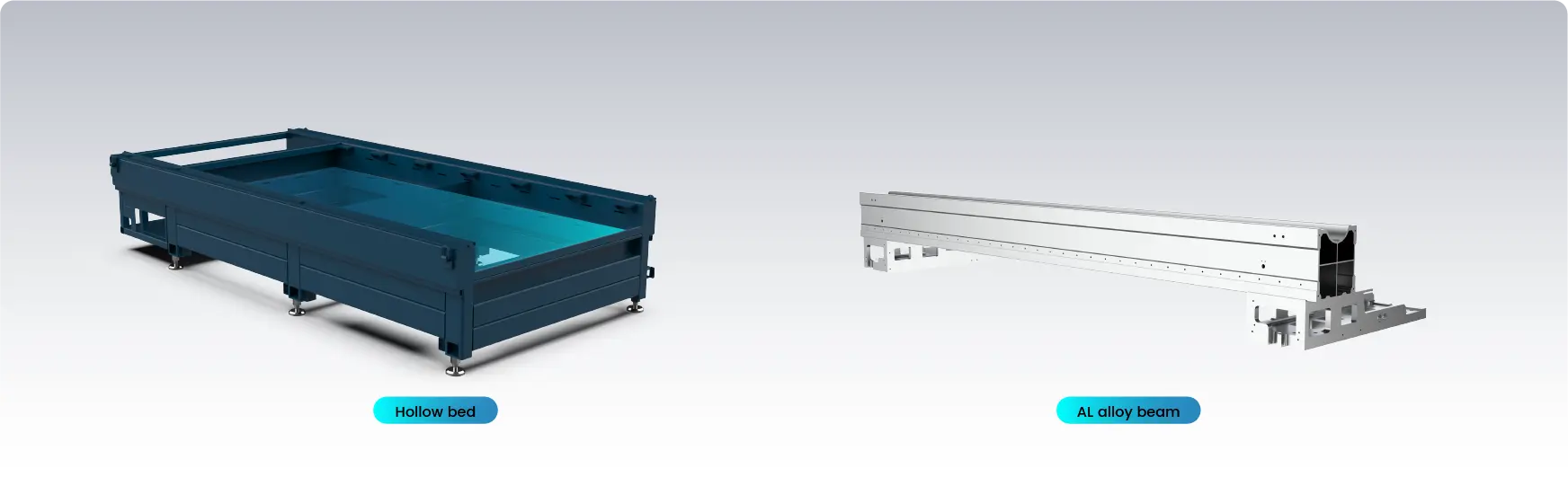

2. Cuerpo de máquina elevado
* Plataforma elevada con plataforma soldada que se somete a un tratamiento térmico y de envejecimiento para aliviar la tensión interna y aumentar su rigidez y precisión.
* Las brocas modulares se aseguran con tornillos para facilitar el desmontaje y el reemplazo.
* Los ladrillos refractarios se utilizan como medidas de prevención de incendios. El embudo de recepción es desmontable para facilitar su uso y cambio.
3. Viga de aleación de aluminio de alta resistencia
Con peso ligero, baja inercia y excelente rendimiento dinámico, la viga puede brindar alta precisión, velocidad sin carga y eficiencia de trabajo.
4. Rápida extracción de humos
Hay disponibles conductos de ventilación dobles para acelerar la ventilación del aire y mejorar la extracción de humos junto con la entrada y salida de aire y el modo de succión y soplado. De esta manera, su taller estará mucho más limpio.
Beneficios del sistema de control
Utilizamos un sistema CNC inteligente basado en bus equipado con una pantalla táctil de 21,5 pulgadas. Es fácil de instalar y depurar, presenta una transmisión de datos rápida y veloz, una baja tasa de fallas y un fácil mantenimiento.
1. Centrado de disco
Posicionamiento del centro del disco con un solo clic para mejorar la precisión de corte.
2. Perforación en varias etapas
Se ajusta automáticamente a láminas de diferentes espesores en el trabajo para garantizar la calidad del corte.
3. Evitación inteligente de obstáculos
Evita colisiones, protege tanto la máquina como la pieza de trabajo
Parámetros técnicos
Modelo | 3015NP |
Potencia de fuente de láser (kW) | 3-12 |
Área de trabajo (L*A, mm) | 3050*1530 |
Precisión de posicionamiento del eje X/Y (mm) | ±0.05 |
Precisión de reposicionamiento del eje X/Y (mm) | ±0.02 |
Velocidad máxima sin carga (m/min) | 120 |
Aceleración máxima (G) | 1.2 |
Carga máxima de la plataforma (kg) | 1100 |
Dimensiones generales (L*An*Al, mm) | 4360*2760*1800 |
Fuente de alimentación | Trifásica 380V, 50Hz/60Hz (a medida) |

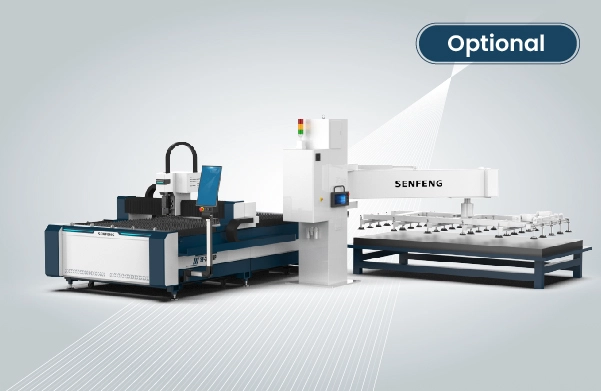

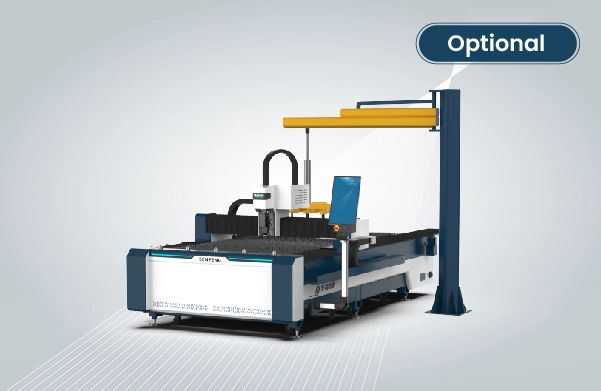

Automatización
Beneficios opcionales

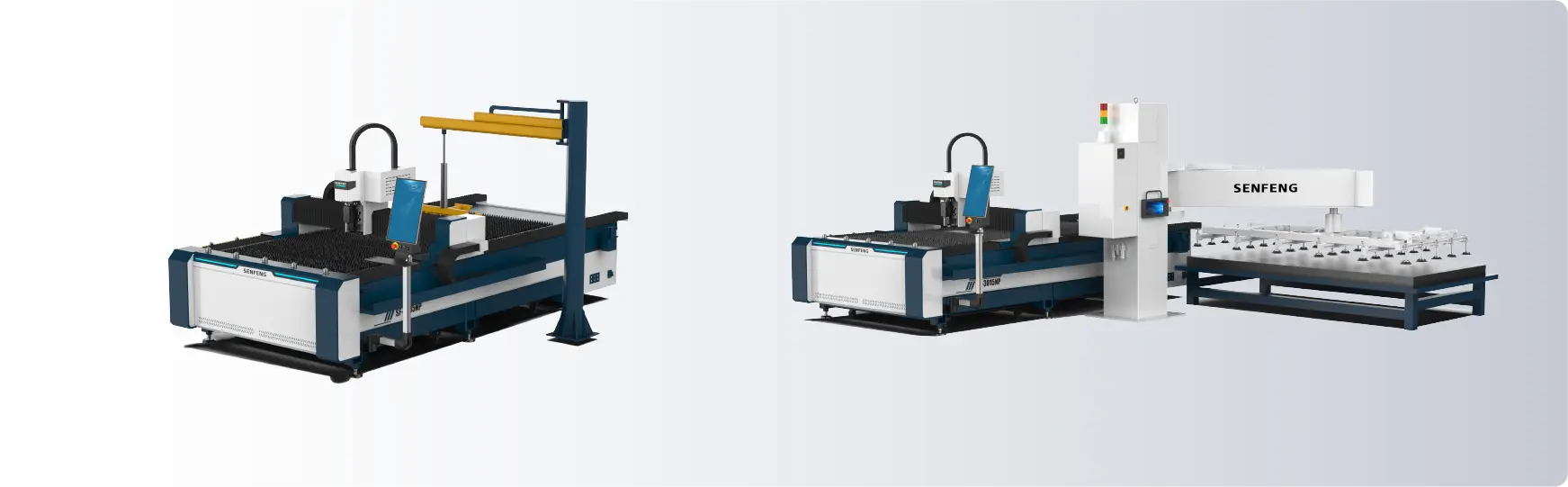

1. Dos configuraciones disponibles
Ofrecemos configuraciones A y B para satisfacer las preferencias y búsquedas de marcas específicas de algunos usuarios.
2. Logotipo y apariencia de la máquina
La máquina viene en azul y blanco, pero admite otros colores no estándar y el logotipo de la empresa.
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
