Cortadora de láminas por láser de fibra de 3100 x 1550 mm 1530N
Este modelo económico es de tamaño compacto pero incorpora una cámara protectora. Es una excelente opción para los clientes que desean una producción rápida, segura y ecológica en un área de planta limitada.
3100*1550 [mm] Tamaño de la plancha
100 [m/min] Velocidad máxima sin carga
1100 [kg] Carga de la plataforma
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Último modelo actualizado en 2024. La máquina tiene un buen rendimiento dinámico, poca deformación y baja vibración, lo que garantiza una alta velocidad de corte y precisión.
1. Corta láminas finas a gran velocidad
1-20 mm de acero inoxidable, 1-20 mm de acero al carbono, 1-16 mm de aleación de aluminio, 1-12 mm de latón
2. Multiplica la velocidad de corte
5 veces más rápido que la tradicional debido al cabezal de corte de enfoque automático que ayuda a acelerar la perforación y reducir la superfusión
3. Fácil de usar
Muestra el proceso de corte y la posición del cabezal de corte en tiempo real, para que los principiantes puedan comenzar rápidamente
4. Úselo con tranquilidad
Reduce drásticamente la tasa de error en el trabajo gracias a su rendimiento estable
Beneficios mecánicos
1. Diseño fácil de usar

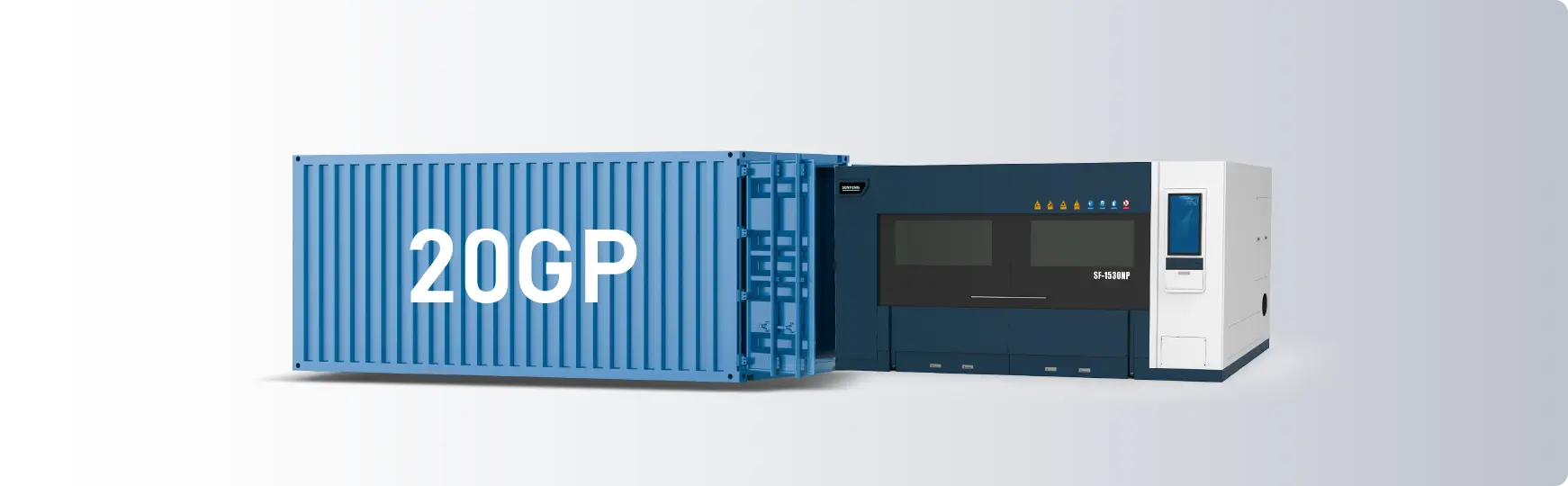

* Estructura compacta y tamaño reducido, para un fácil transporte marítimo utilizando únicamente un contenedor de 20GP o 40GP

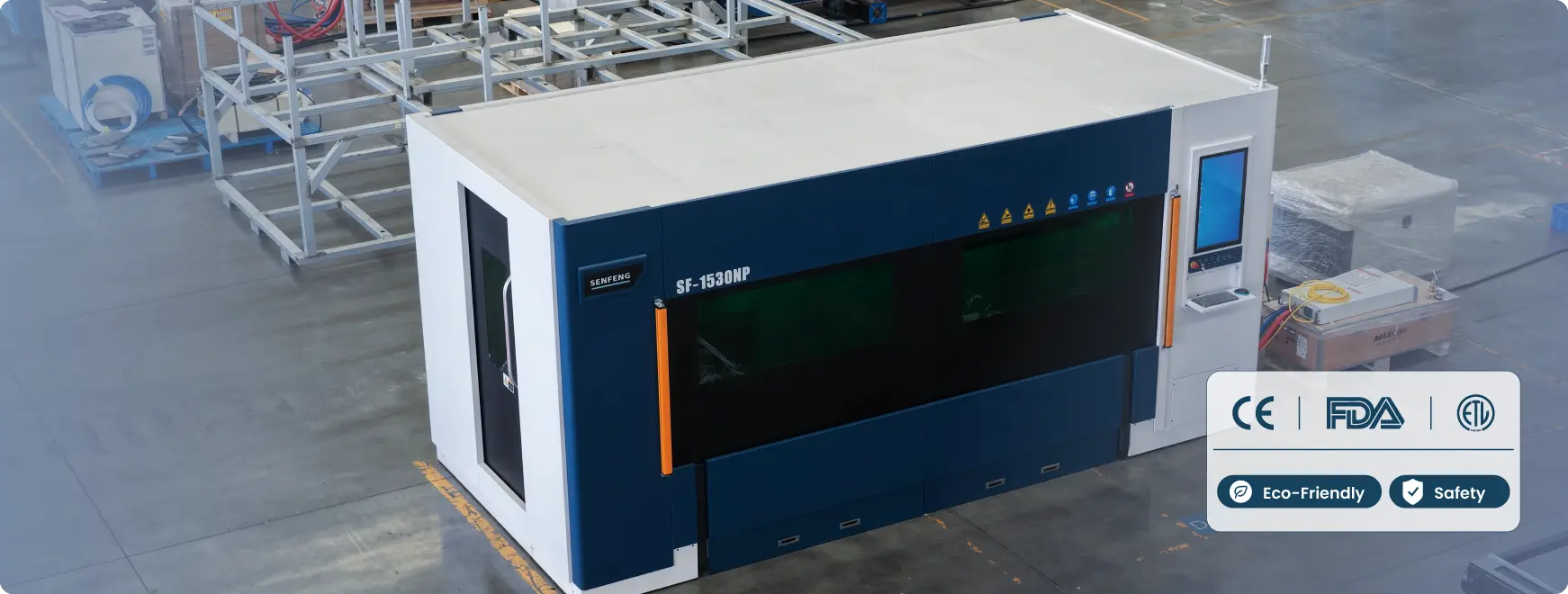

* Ofrece una cubierta superior para formar una cámara protectora y evitar la radiación láser

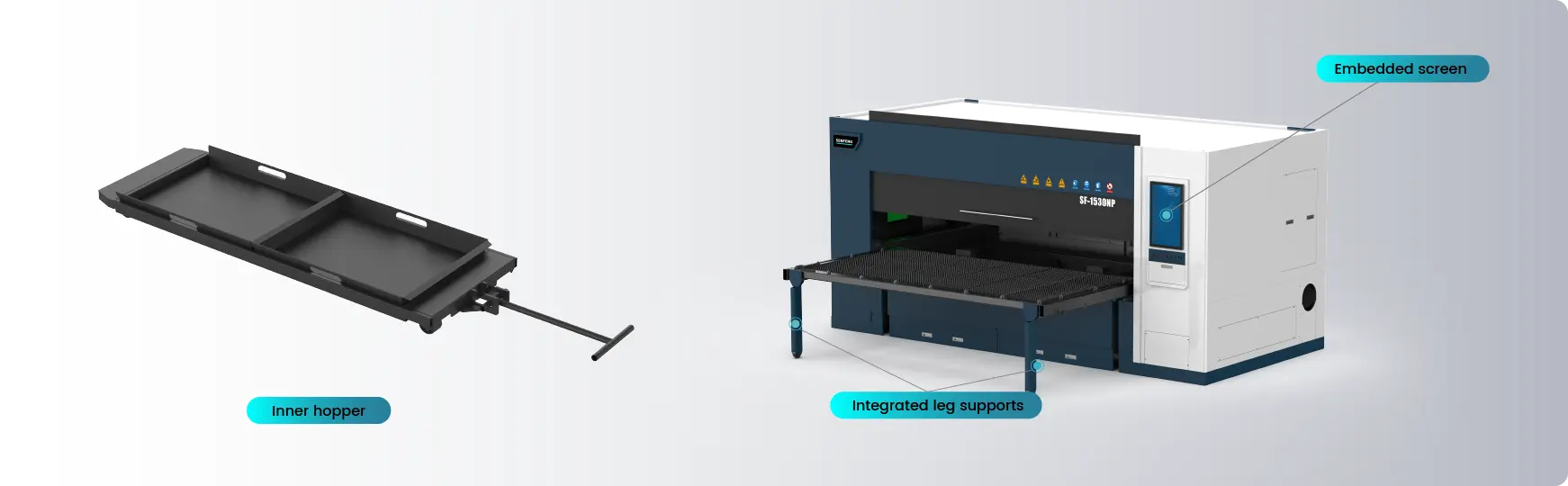

* Plataforma de empuje y tracción lateral con nuevos soportes para las piernas y cilindro eléctrico para eliminar la necesidad de tracción manual, ahorrando mano de obra y haciendo que sea conveniente para los usuarios cargar y descargar láminas
* Adopta una pantalla incorporada para evitar colisiones o daños en el trabajo
* El carro de recogida está equipado con una tolva interior para facilitar la limpieza de residuos
2. Herramienta de alto estándar
* Actualización estructural con bancada de máquina herramienta semihueca para reducir la deformación térmica y extender la vida útil
* Las brocas divididas se aseguran con tornillos para facilitar el desmontaje y el reemplazo
* La viga transversal de aleación de aluminio de alta resistencia es liviana con un buen rendimiento dinámico después de pasar por el alivio de tensión interna mediante recocido, mecanizado en bruto, envejecimiento por vibración secundaria y mecanizado de acabado
3. Diseño ecológico
Se proporcionan conductos de escape dobles con modo de escape de humo por succión y soplado. En las 3 particiones que se extienden actualmente, hay compuertas de seguimiento para permitir la entrada y salida de aire, a fin de acelerar la ventilación del aire y mejorar la extracción de humo.
4. Medidas de seguridad listas para usar
* La compuerta levadiza completamente cerrada puede sellar el cuerpo principal y eliminar el polvo a la perfección, y las placas de protección acrílicas antiláser cumplen con los estándares de protección CE.

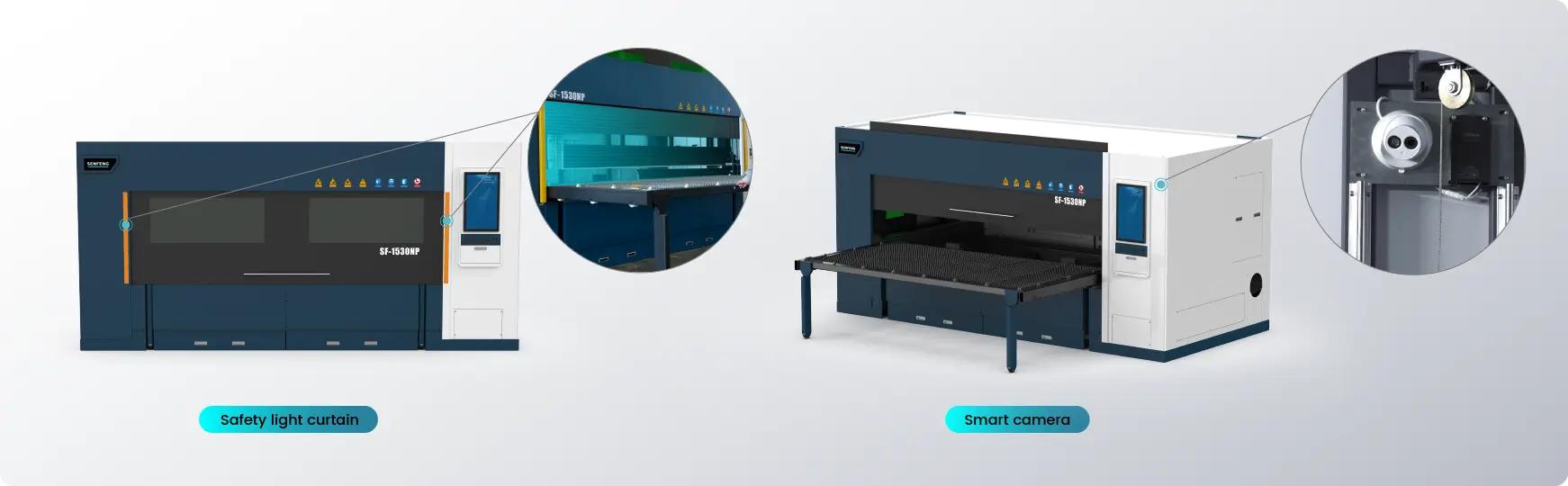

* Se instalan cámaras inteligentes y cerraduras de seguridad (alarma de apertura de puerta) para ampliar el horizonte de los operadores, reducir los puntos ciegos y garantizar la seguridad de la producción.
Beneficios del sistema de control
Este sistema CNC basado en bus, con una pantalla ultragrande de 27,5 pulgadas, es fácil de instalar y depurar y tiene muchas funciones integradas, lo que reduce la tasa de fallas y permite un uso y mantenimiento sencillos.
1. Corte rápido de una sola trayectoria
Cree la línea de corte rápido óptima en cada caso, para permitir un corte continuo
2. Corte rápido
Simplifique el proceso de trabajo y mejore la eficiencia
3. Inducción anticolisión de seguimiento
Prevenga colisiones y proteja tanto al hombre como a la máquina
Parámetros técnicos
Modelo | 1530N |
|
|
Potencia de fuente de láser (kW) | 1.5-12 |
Área de trabajo (L*A, mm) | 3100*1550 |
Precisión de posicionamiento del eje X/Y (mm) | ±0.05 |
Precisión de reposicionamiento del eje X/Y (mm) | ±0.02 |
Velocidad máxima sin carga (m/min) | 100 |
Carga máxima de la plataforma (kg) | 1100 |
Dimensiones generales (L*An*Al, mm) | 4845*4030*2075 |
Fuente de alimentación | Three-phase 380V, 50Hz/60Hz |
Automatización
Beneficios opcionales
1. Logotipo de la máquina y color de apariencia
Viene de manera estándar en azul y blanco, pero se permiten otros colores no estándares
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
