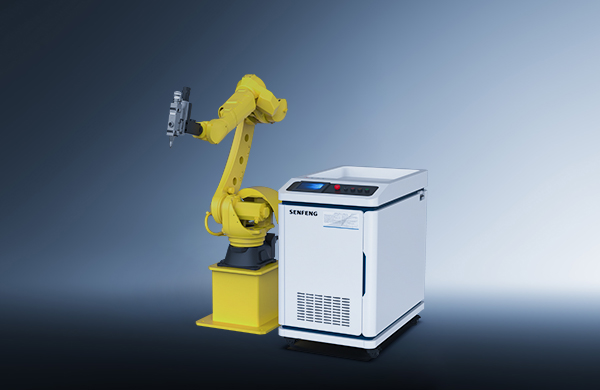

Máquina de corte por láser robótica FANUC 3D Serie RC
Esta máquina altamente integrada es compacta en tamaño y ocupa poco espacio. Está compuesta por una estructura vertical, un robot de precisión FANUC y un cabezal de corte láser 3D, y se dirige principalmente a piezas de trabajo de tamaño pequeño, diversas formas y estructura compleja.
16 [mm] Espesor máximo de corte
1853 [mm] Envergadura del brazo del robot
360 [°] Corte a voluntad
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Esta máquina compacta es especial para cortar piezas de trabajo de tamaño pequeño. Posee tecnologías de corte de precisión y procesos automáticos, lo que permite finalizar rápidamente los trabajos por lotes.
1. Corte 3D
Trabaja de manera flexible en el espacio 3D y es apta para cortar piezas de trabajo de formas y estructuras complejas
2. Corte con alta precisión
Su sistema visual avanzado puede identificar, posicionar y programar piezas de trabajo para mejorar la precisión de corte
3. Fácil mantenimiento
Debido a su estructura altamente integrada, todas las operaciones como reparación y mantenimiento se realizarán juntas
4. Alto nivel de automatización
Altas configuraciones, programación inteligente, fácil operación y corte automático disponibles
Beneficios mecánicos
1. Diseño completamente nuevo
Intenta aligerar el robot, el cabezal de corte y otros componentes clave, pero también mantiene toda la máquina lo suficientemente rígida y estable
2. Estructura vertical
Proporciona una plataforma de soporte estable para mantener un corte preciso y lo suficientemente estable, además, su capacidad de carga y rigidez pueden soportar el corte de piezas de trabajo grandes y pesadas
3. Cabezal de corte láser 3D
Pesa solo 1,45 kg. Cuenta con un rayo láser de calidad, precisión de enfoque, velocidad de corte rápida, así como un dispositivo anticolisión para proteger tanto al hombre como a la máquina
4. Otros dispositivos auxiliares
Combínalo con un posicionador para rotar y posicionar las piezas de trabajo con precisión, lo que permite que el robot maneje tareas más complejas
Beneficios del sistema de control
El sistema de control inteligente desarrollado por nosotros mismos permite a los usuarios editar la trayectoria de corte de la pieza de trabajo en 3D.
1. Programación sin conexión
Importe el modelo 3D para realizar la programación sin conexión en caso de piezas de trabajo con formas complejas
2. Programación de piezas de trabajo complicadas en 3D
Programa que no se puede realizar mediante demostración manual, más preciso y mucho más rápido que otros
3. Rico en funciones
Con un solo clic se puede crear una trayectoria de corte incluso para piezas de trabajo y procesos complejos
Parámetros técnicos
Modelo | SF1500RC | SF2000RC | SF3000RC | SF6000RC | SF12000RC | SF20000RC |
Potencia del láser (kW) | 1.5 | 2 | 3 | 6 | 12 | 20 |
Longitud de onda del láser (nm) | 1080 (±10) | 1080 (±10) | 1080 (±10) | 1080 (±10) | 1080 (±10) | 1080 (±10) |
Tipo de enfriamiento | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua | Refrigerado por agua |
Longitud de fibra óptica (m) | 10 | 10 | 20 | 20 | 20 | 20 |
Espesor de corte (mm) | ≤3 | ≤4 | ≤6 | ≤7 | ≤10 | ≤14 |
Número de ejes del robot | 6 ejes | 6 ejes | 6 ejes | 6 ejes | 6 ejes | 6 ejes |
Radio del robot (mm) | 1853 | 1853 | 1853 | 1853 | 1853 | 1853 |
Precisión de reposicionamiento del robot (mm) | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 | ± 0.02 |
Masa total del robot (kg) | 210 | 210 | 210 | 210 | 210 | 210 |
Fuente de alimentación | Trifásica 380 V, 50/60 Hz | |||||
Automatización
Beneficios opcionales
1. Modo de configuración del robot
El robot puede instalarse en el suelo, colgado boca abajo o inclinado. De esta manera, es fácil de mantener, ayuda a ahorrar espacio y se vuelve más flexible al realizar sus tareas de corte.
