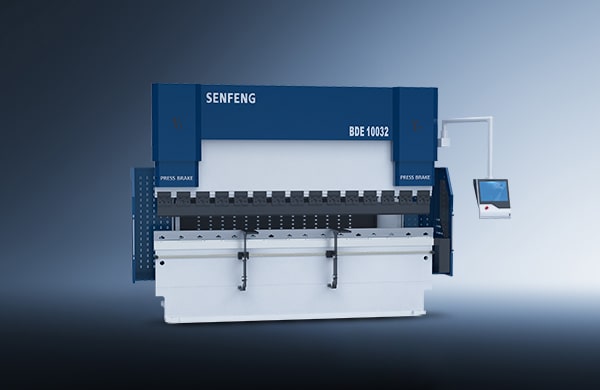

Electro-hidráulica Híbrida Plegadora
Esta es una prensa plegadora de metal controlada por programas de computadora, que utiliza dispositivos CNC y un sistema servo para hacer que los bloques deslizantes se muevan hacia arriba y hacia abajo, de esta manera, aplica presión a las láminas de metal hasta doblarlas con alta precisión.
1500-15000 [mm] Longitud de flexión
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Fortalezas competitivas
Beneficios de rendimiento
Esta prensa plegadora, basada en nuestros años de experiencia y tecnologías de plegado de vanguardia, se centra en cómo mejorar la eficiencia y precisión del plegado. Podemos ofrecer varios modelos y también aceptar personalizaciones individuales.
1. Varios modelos disponibles
Para satisfacer las demandas diversificadas de los usuarios, hasta ahora hemos producido muchos modelos de diferentes tonelajes y fuerzas de plegado.
2. Plegado rápido
En comparación con el plegado manual tradicional, ha habido un aumento significativo en la eficiencia de plegado para esta prensa plegadora CNC
3. Plegado en múltiples tipos
Con varias matrices de plegado, la pieza de trabajo se puede doblar en múltiples formas y tamaños fácilmente
4. Fácil de mantener
Esta máquina accionada hidráulicamente presenta menos fallas y bajos costos de mantenimiento. Con ella, ahorrará tiempo y dinero.
Beneficios mecánicos
1. Diseño único

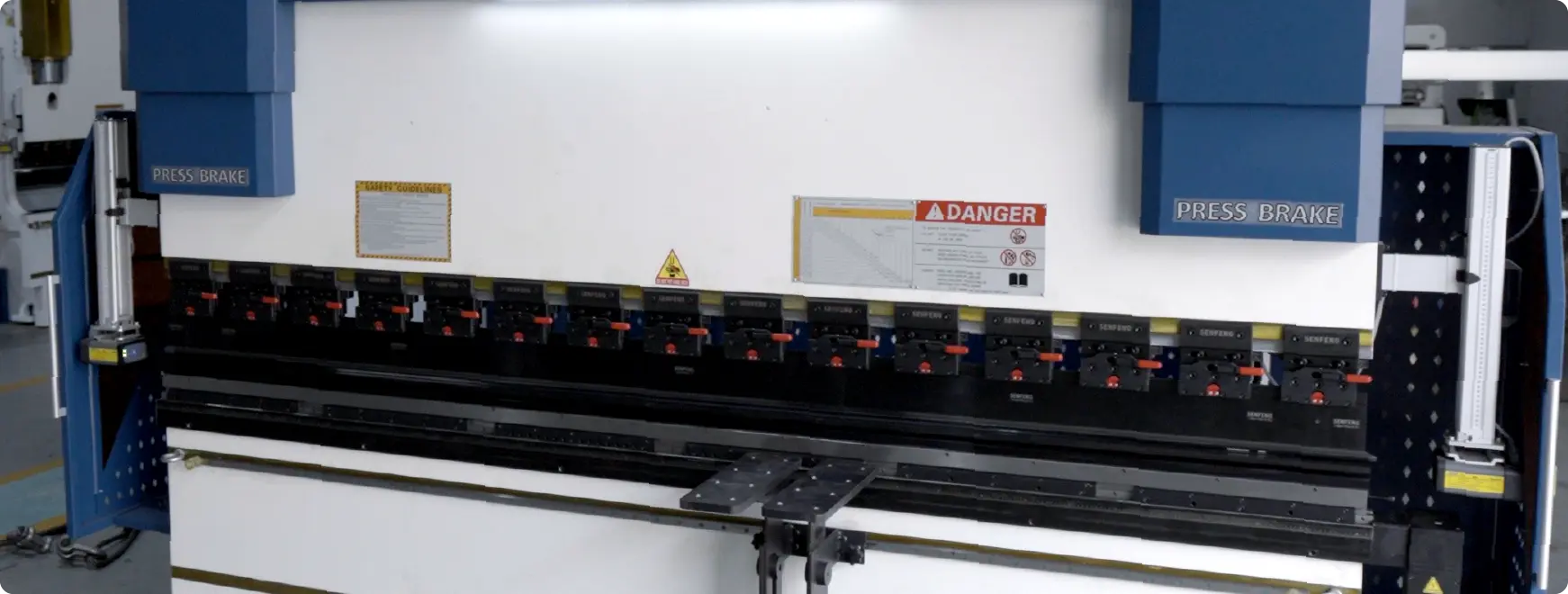

* Su bancada de máquina herramienta es muy resistente, y el marco está sometido a una tensión más uniforme después de someterse a un análisis de elementos finitos
* La tecnología de sincronización híbrida electrohidráulica ayuda a tener un control más preciso de los bloques deslizantes
* El sistema de tope trasero de alta precisión, impulsado por un servomotor, se destaca por su precisión y fiabilidad
2. Máquina herramienta de alto estándar
Mantiene la máquina herramienta indeformable e intacta a altas temperaturas incluso después de un uso prolongado gracias a que pasa por 7 procesos estándar como el recocido alto y el tratamiento de envejecimiento
3. Sistema de compensación de deflexión mecánica
El sistema moviliza los bloques de cuña después de que el sistema de control calcule las compensaciones necesarias, luego, cumple su función contra la viga superior e inferior torcida o distorsionada, por lo tanto, la diferencia entre las piezas de trabajo dobladas es mínima
4. Rica en procesos de doblado
Doblado hacia arriba y hacia abajo, y doblado en arco, de borde muerto, en forma de U, de tipo cerrado, así como doblado en ángulo recto, agudo, obtuso y otras formas complejas
Beneficios del sistema de control
Adoptamos un sistema de control popular a nivel internacional, que, con una interfaz de usuario de diseño simple, permite a los usuarios realizar una programación digital y gráfica incluso sin experiencia operativa. Gracias a su base de datos de plegado incorporada, pueden invocar parámetros de plegado a voluntad.
1. Programación gráfica
Los usuarios pueden planificar y simular procesos de plegado gráficamente, de modo que se optimice la velocidad y la precisión del plegado
2. Cálculo automático
Puede calcular la longitud de extensión, la fuerza de plegado, el punto de sujeción, la compensación de deflexión, el tope trasero y otros parámetros de forma automática
3. Medición y compensación automáticas

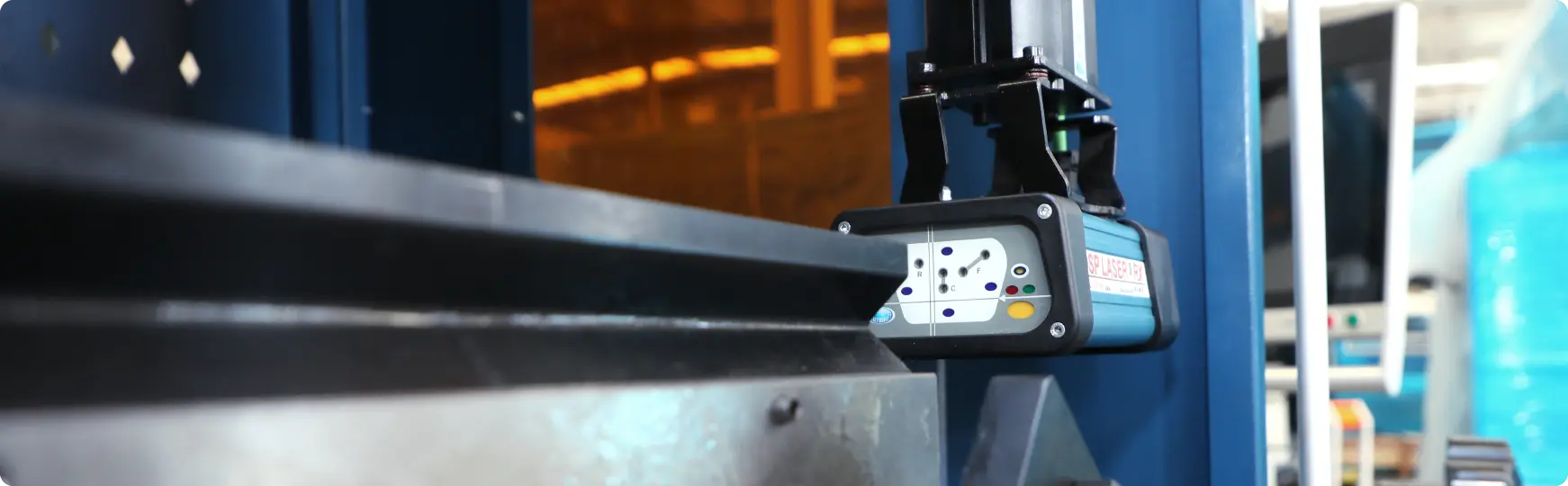

Mide el espesor de la chapa en tiempo real, cambia los parámetros de plegado para compensar la desviación del espesor, a fin de mantener la precisión del ángulo de plegado
Parámetros técnicos
Modelo | BDE5016 | BDE10032 | BDE10042 | BDE20060 | BDE25032 | BDE60060 | |
Fuerza de flexión (kN) | 500 | 1000 | 1000 | 2000 | 2500 | 6000 | |
Longitud de plegado (mm) | 1600 | 3200 | 4200 | 6000 | 3200 | 6000 | |
Profundidad de garganta (mm) | 205 | 400 | 400 | 400 | 400 | 600 | |
Ancho entre columnas (mm) | 1200 | 2600 | 3600 | 5000 | 2600 | 4800 | |
Altura abierta (mm) | 460 | 480 | 480 | 480 | 500 | 670 | |
Velocidad de los bloques deslizantes (mm/s) | Acercarse | 180 | 180 | 180 | 140 | 130 | 90 |
Doblar | 0-10 | 0-10 | 0-10 | 0-8 | 0-8 | 0-7 | |
Volver | 160 | 160 | 160 | 110 | 120 | 90 | |
Dimensiones generales (L*An*Al, mm) | 2100*1770*2395 | 3700*1930*2630 | 4700*1930*2630 | 6500*2150*3290 | 3700*2120*2800 | 6200*2700*4750 | |
Peso de la máquina (kg) | 3400 | 6600 | 8300 | 18500 | 10300 | 52000 | |
Potencia del motor principal (kW) | 5.5 | 7.5 | 7.5 | 18.5 | 18.5 | 45 | |
Automatización
Beneficios opcionales
1. Interconexión inteligente
Interfaz de expansión de armadura/robot de reserva para carga y descarga, de modo que el doblado, la carga y la descarga sean completamente automáticos
Una prensa plegadora es un dispositivo que permite doblar láminas metálicas delgadas. Genera presión a través de un sistema hidráulico, que se transmite por los moldes superior e inferior para lograr la forma de plegado deseada. Dependiendo de su modo de accionamiento, nivel de automatización y estructura, las prensas plegadoras se pueden clasificar en manuales, hidráulicas y CNC.
La paneladora es una máquina dobladora altamente automatizada, que representa el último avance en el doblado de chapa metálica. Puede doblar en varias formas complejas, como ángulo recto, arco, arriba y abajo, sin la necesidad de sujetar manualmente la pieza de trabajo o el molde de doblado. Un posicionamiento único es suficiente para doblar varios lados. Su velocidad de doblado es aproximadamente 3 veces más rápida que las prensas plegadoras tradicionales. Debido a la menor intervención humana, la consistencia entre las piezas de trabajo es mucho mayor y está reemplazando gradualmente la tradición.
Para la paneladora, los trabajadores solo necesitan colocar las piezas de trabajo en su mesa de trabajo, luego, la pieza de trabajo se posicionará mediante una ventosa o un brazo de presión y se doblará automáticamente. Un juego de moldes de doblado universales es suficiente, sin cambios frecuentes ni personalizaciones.
Una prensa plegadora es un tipo de maquinaria de forja que se utiliza principalmente para el procesamiento de chapas metálicas, especialmente para chapas de gran tamaño. Al adoptar diferentes moldes, puede realizar operaciones como doblar bordes, estirar, redondear y perforar la chapa metálica.
翻译结果
翻译结果
La máquina completa tiene una garantía de 1 año. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
