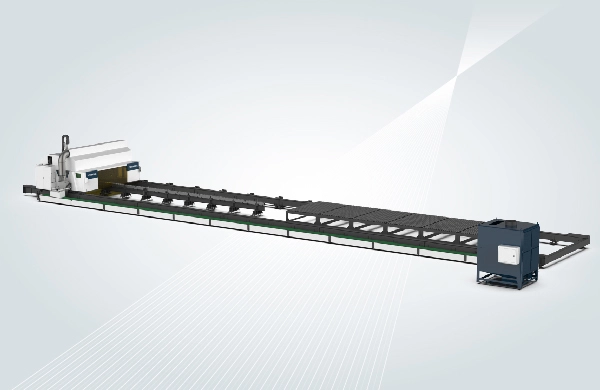

Máquina de corte por láser de perfiles con doble palet
La SF1500CH está diseñada para procesamiento de metales de alta eficiencia. Cuenta con dos mesas de trabajo independientes: un lado corta perfiles de 12 m, el otro corta láminas de hasta 12 000 × 2500 mm. Los dos palets operan de forma alterna sin interferencias, permitiendo producción continua y máximo rendimiento.
Ancho de corte (alma): 100–1200 mm
Tubo redondo: Φ30–Φ350 mm
Tubo cuadrado: 30–350 mm
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:
Línea de producción todo en uno diseñada para perfiles de trabajo pesado
Diseñada específicamente para perfiles y grandes componentes estructurales, cumple con los requisitos de corte de acero pesado, grueso y de alta resistencia. Ampliamente utilizada en las industrias de construcción, puentes y maquinaria de ingeniería.
Potencia láser
12-30kW
Área de procesamiento
28000*3000mm
Espesor de corte
30-50mm
Velocidad máxima de desplazamiento rápido
50m/min

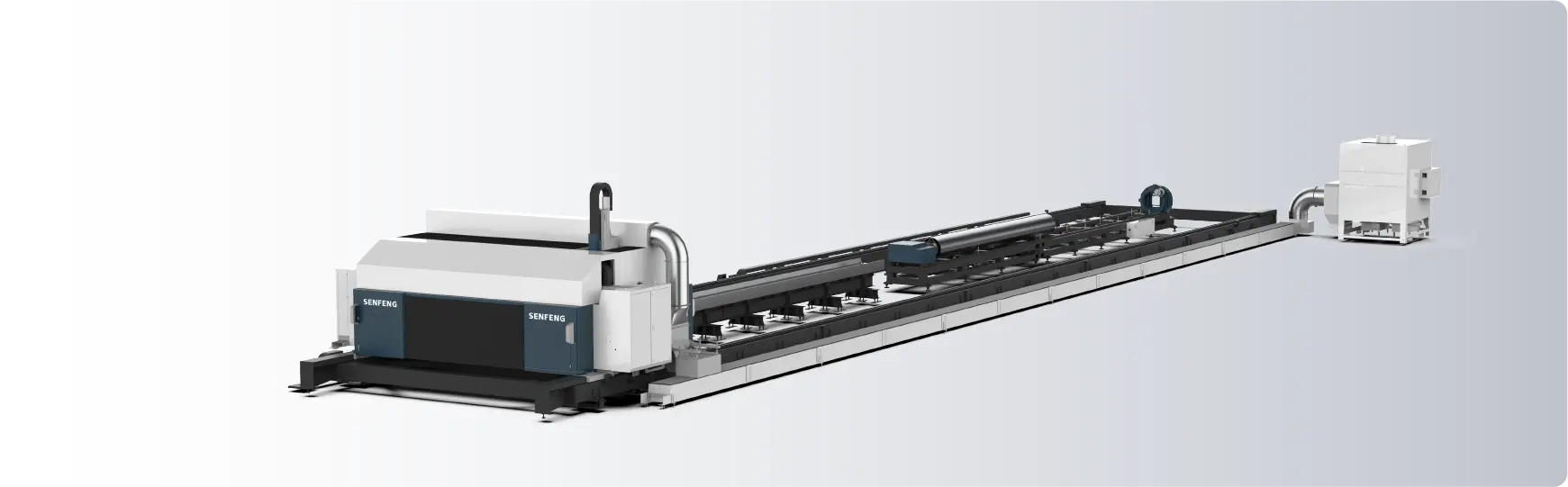

Estructura de pórtico completamente cerrada
El diseño de pórtico completamente cerrado aísla eficazmente la radiación láser y los residuos metálicos, garantizando la seguridad del operador. También reduce el polvo y el ruido, mejorando la seguridad en la producción y el confort en el lugar de trabajo.

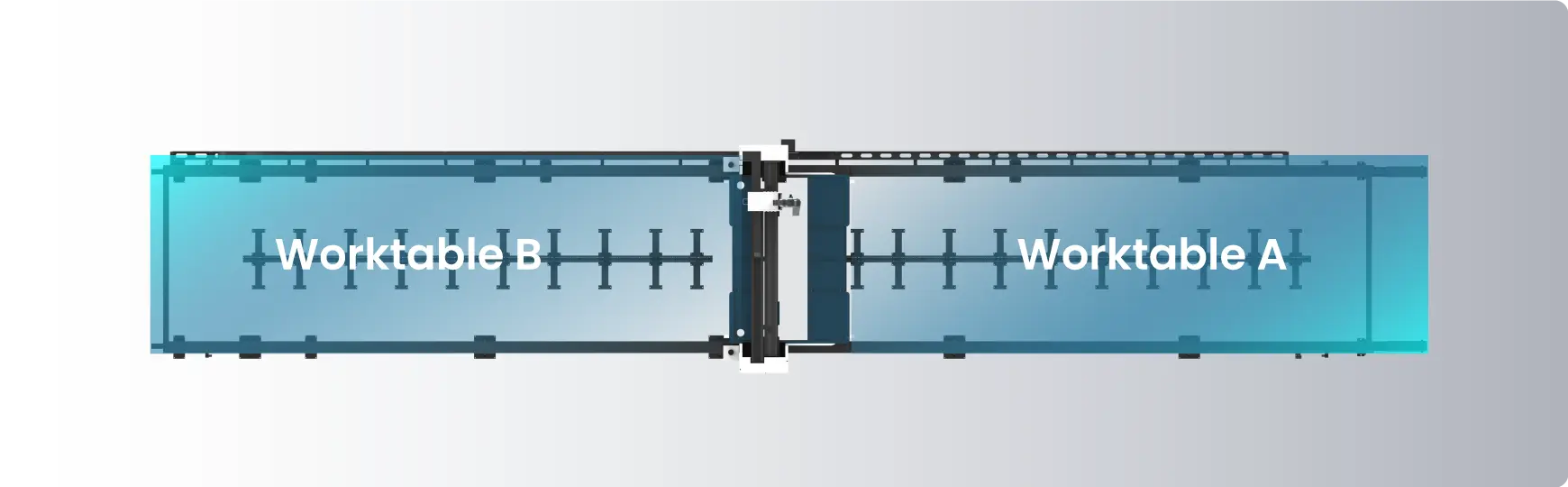

Operación continua con doble mesa de trabajo
La configuración de doble mesa A/B permite procesos alternados simultáneos de mecanizado y carga/descarga de material, mejorando la utilización del equipo y la eficiencia de producción, logrando una producción continua.

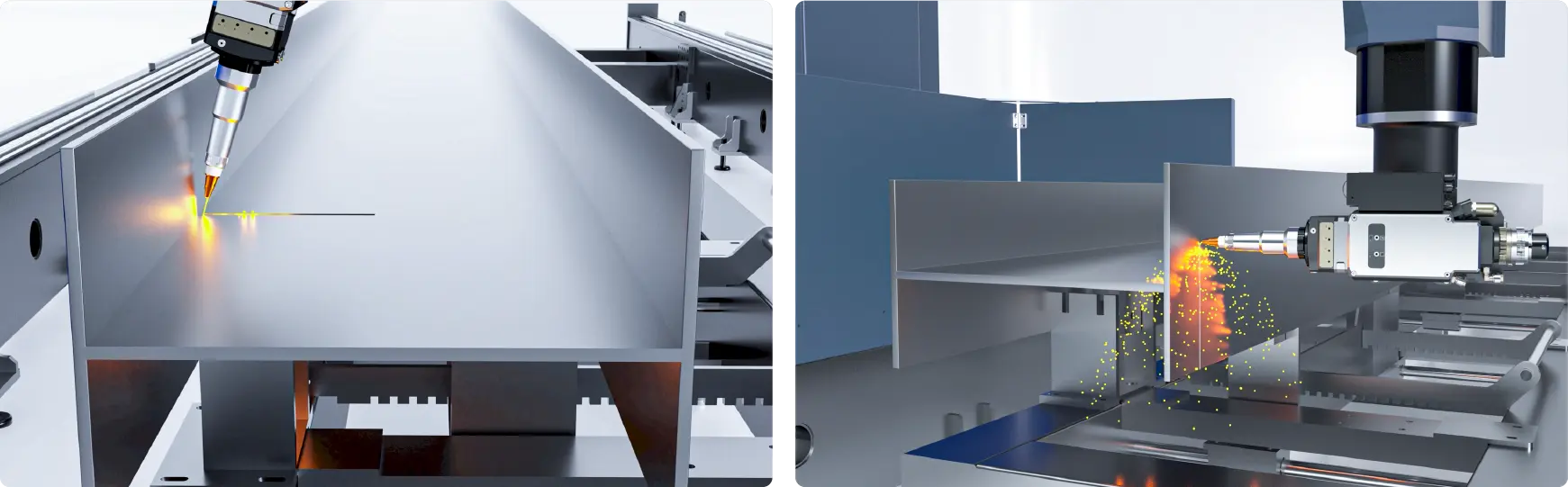

Corte con doble oscilación en ejes A y B

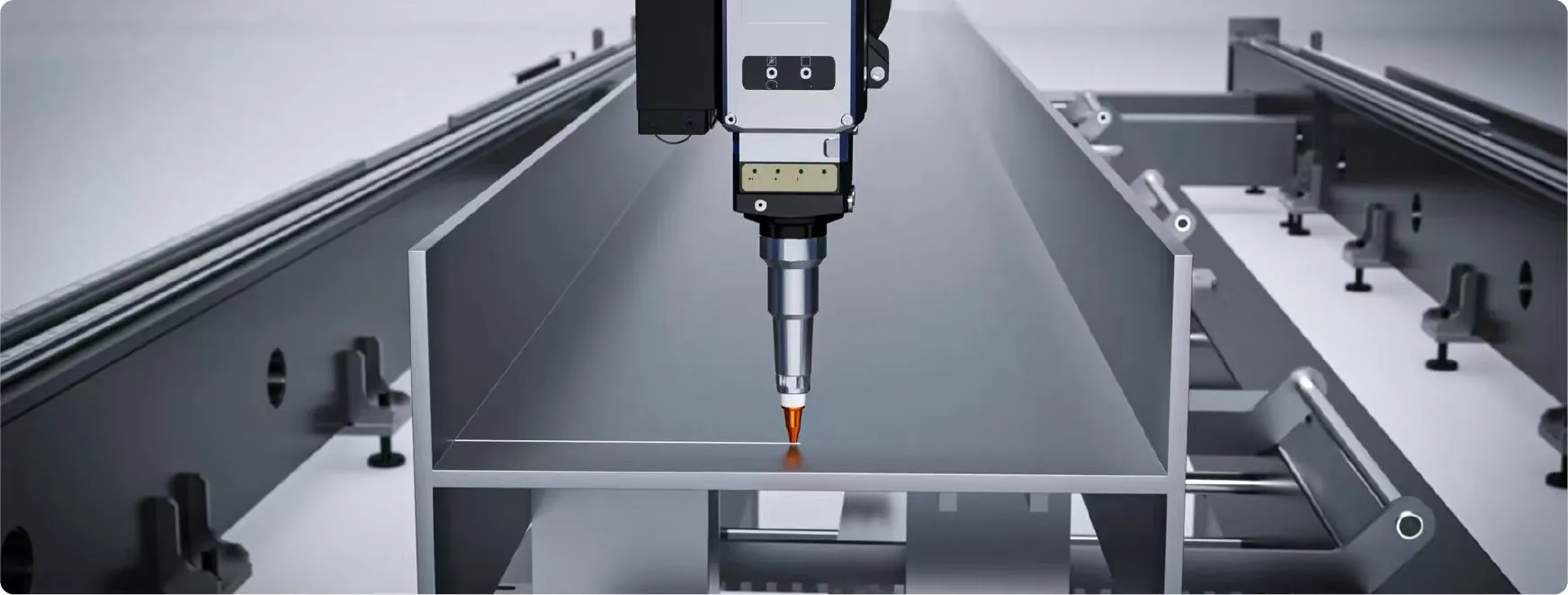

El enlace preciso de los ejes A y B admite ángulos de oscilación de ±55°/±105°, permitiendo el corte sencillo de piezas complejas. Las funciones integradas de flotación y anticolisión garantizan estabilidad y seguridad durante el mecanizado a alta velocidad.

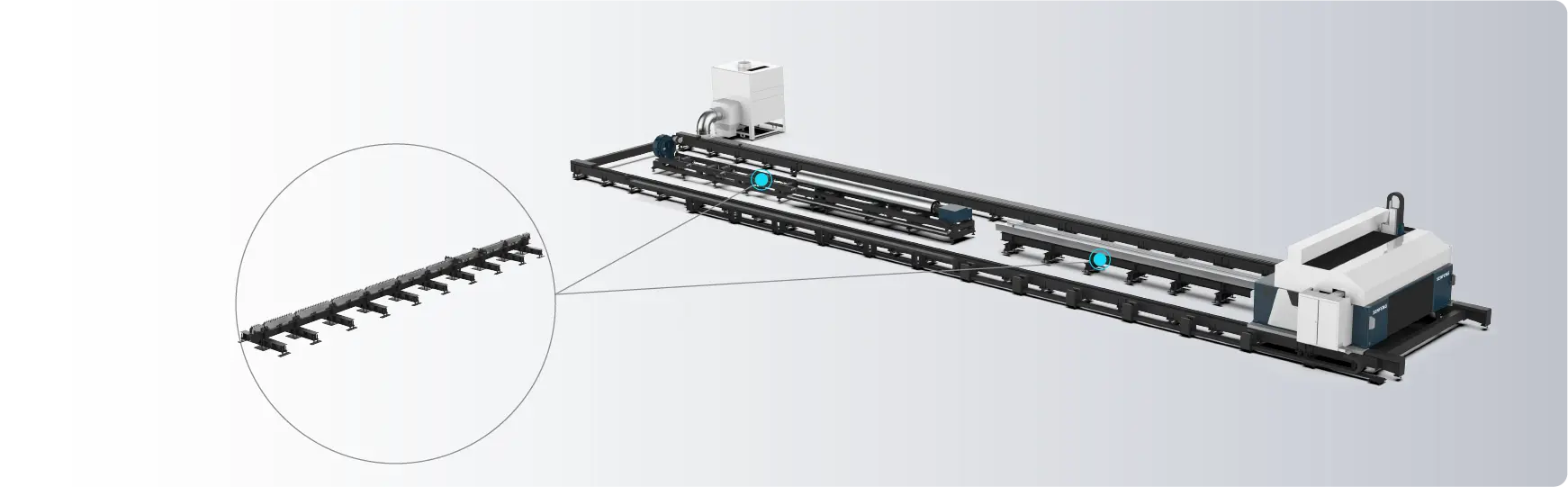

Estructura segmentada de alta rigidez
La estructura soldada de trabajo pesado garantiza alta rigidez y larga vida útil. El pórtico está diseñado con materiales ligeros, proporcionando un soporte estable para movimientos de alta velocidad y alta precisión.
- Corte 3 en 1
- Calibración por visión
- Perfilado por láser
- Procesamiento flexible
- Anidamiento profesional
Parámetros técnicos
| Parámetros principales | Modelo |
| SF1500CH | |
| Potencia del láser (kW) | 12-30 |
| Área de trabajo (L*A, mm) | 28000*3000 |
| Ancho de la viga H (alma, mm) | 100-1200 |
| Altura máxima de la viga H (losa con ala, mm) | 500 |
| Espesor máximo | ≤50 mm (corte recto) ≤35 mm (biselado de losa con brida) |
| Precisión de posicionamiento en los ejes X/Y (mm/m) | ±0,1 |
| Precisión de reposicionamiento en los ejes X/Y (mm/m) | ±0,05 |
| Velocidad máxima sin carga (m/min) | 50 |
| Dimensiones generales (largo x ancho x alto, mm) | 33130*5900*3030 |
| Fuente de alimentación | Trifásico 380V, 50Hz/60Hz (fabricado a medida) |
Optional

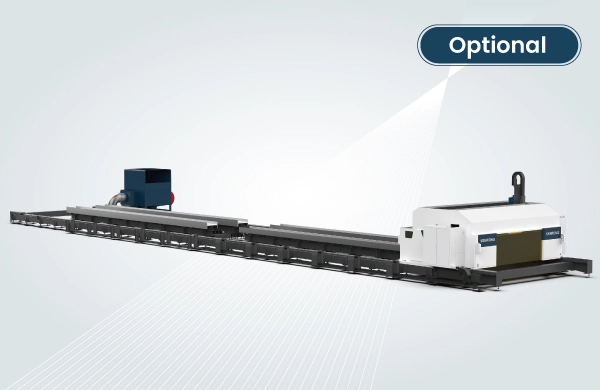

Diseño de doble estación para dos vigas H de 12 m (alma de 100–1200 mm). Con un solo amarre se realizan corte, punzonado, biselado, marcado y trazado de líneas. Zonas independientes para corte y carga/descarga, garantizando alta eficiencia.

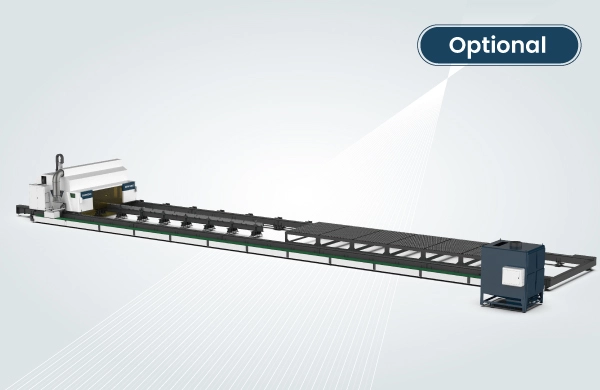

Combinación de doble estación: un lado procesa vigas H de 12 m, el otro procesa placas de hasta 12 000 × 2500 mm. Operación alternada que permite una producción versátil, eficiente y flexible.

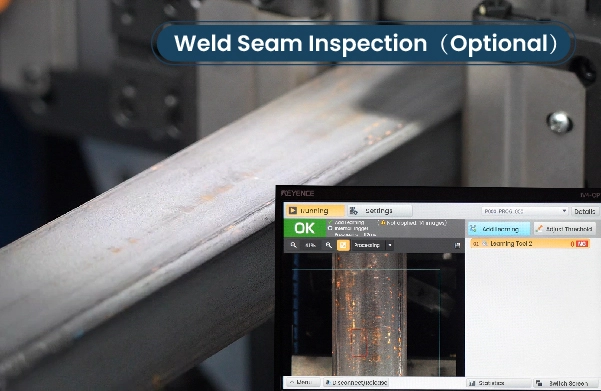

Identifica y localiza automáticamente el cordón de soldadura, evitándolo eficazmente durante el corte para mejorar la estabilidad del proceso y la calidad de la pieza terminada.
Detecta y corrige continuamente las desviaciones de posición del tubo, mejorando la precisión de posicionamiento y garantizando un corte más estable y eficiente.
Diseño de doble estación para múltiples placas. El corte y la carga/descarga se alternan para maximizar el rendimiento y la utilización del equipo.
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
