Cortadora Láser Integrada para Lámina y Tubo Serie PC
Una sola máquina maneja tanto el corte de lámina como de tubo, reduciendo la inversión en equipos y el espacio de fábrica, al mismo tiempo que aumenta la flexibilidad de producción.
Diámetro de tubo: Φ20–240 [mm]
Área de procesamiento (L×A): 3050 × 1530 [mm]
Velocidad máxima: 100 [m/min]
Si tiene más preguntas para hacernos y obtener la mejor cotización, contáctenos ahora directamente a través de WhatsApp o correo electrónico:

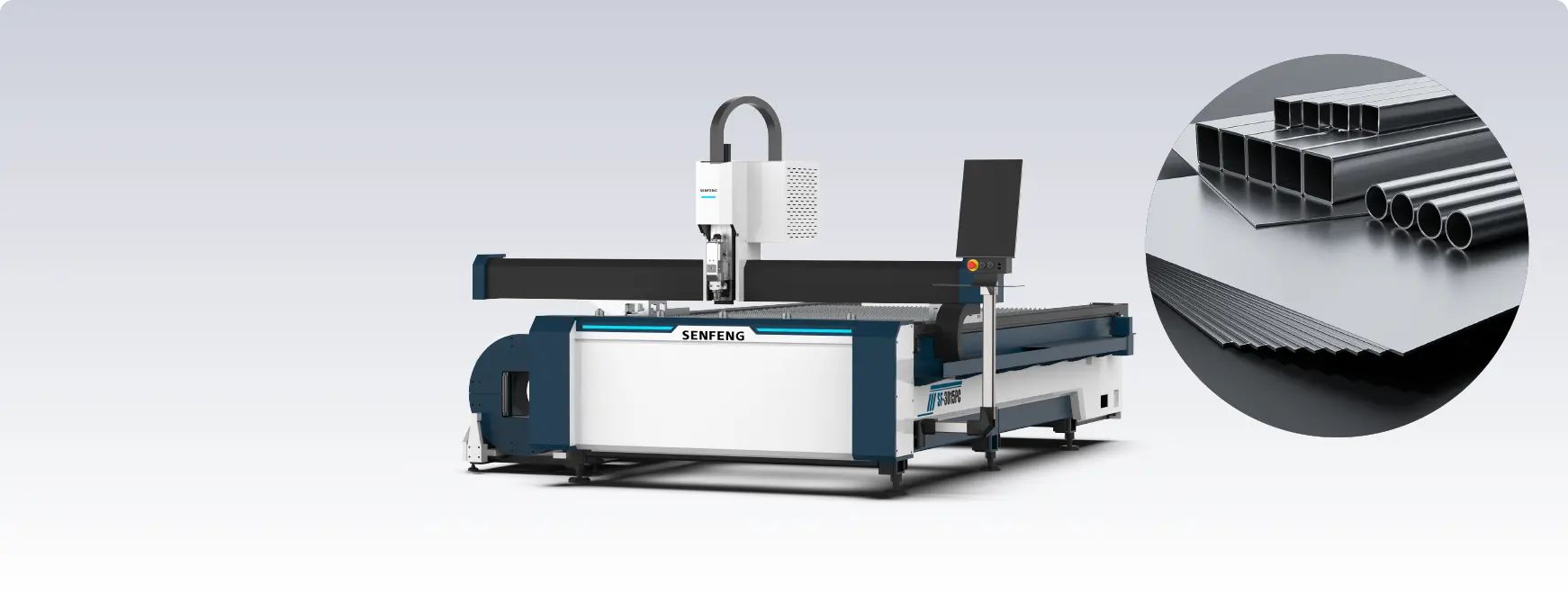

Procesamiento integrado de lámina y tubo
Una sola máquina maneja tanto el corte de lámina como de tubo, reduciendo la inversión en equipos y el espacio de fábrica, al mismo tiempo que aumenta la flexibilidad de producción.
Potencia láser
1.5-12kW
Diámetro de tubo
Φ20-240mm
Área de procesamiento (L×A)
3050*1530mm
Velocidad máxima
100m/min

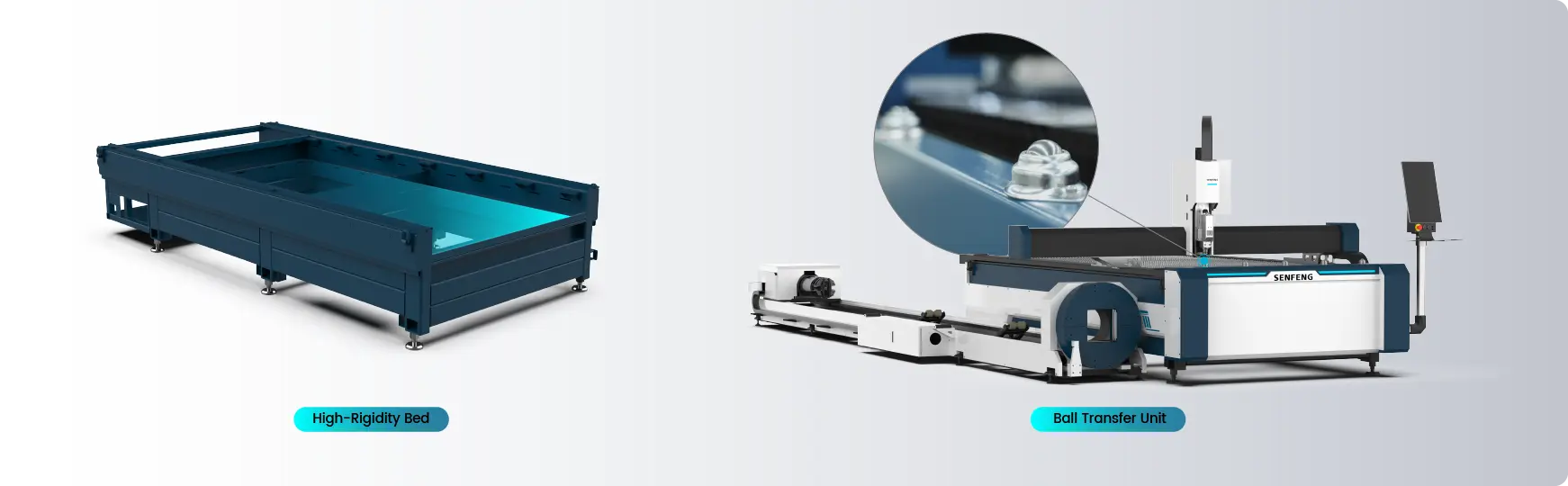

Bancada de alta rigidez con unidades de transferencia de bolas
Grosor de bancada: 8 mm, altura: 880 mm, con alta capacidad de carga para soportar el funcionamiento estable de láseres de múltiples kilovatios. Equipado con unidades de transferencia de bolas estándar, la carga de láminas es suave y sin esfuerzo, mejorando la eficiencia y reduciendo la intensidad laboral.

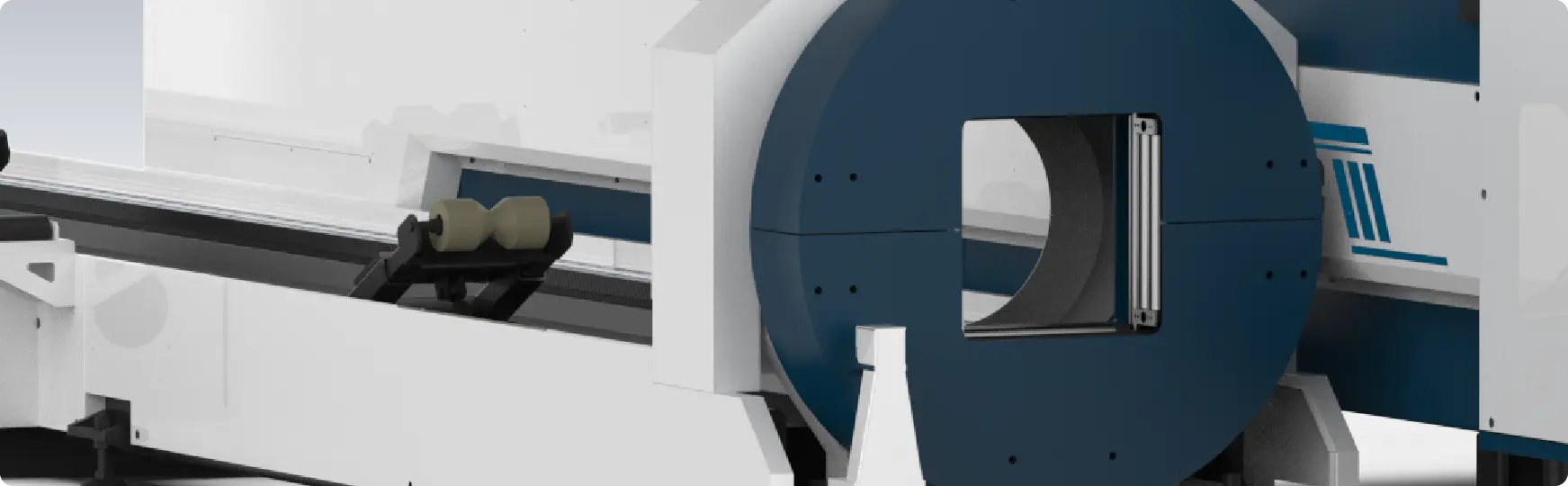

Mordaza cuadrada de alta precisión
Equipado con una mordaza cuadrada de 240 mm con una carga máxima de 260 kg, proporcionando un rango de sujeción más amplio adecuado para tubos redondos, cuadrados y rectangulares.
Sistema eficiente de extracción de humos
La extracción de humos por zonas mantiene una presión negativa en el área de corte, eliminando rápidamente el humo y el polvo, mejorando la estabilidad del corte y el entorno del taller, en línea con los estándares ambientales modernos.

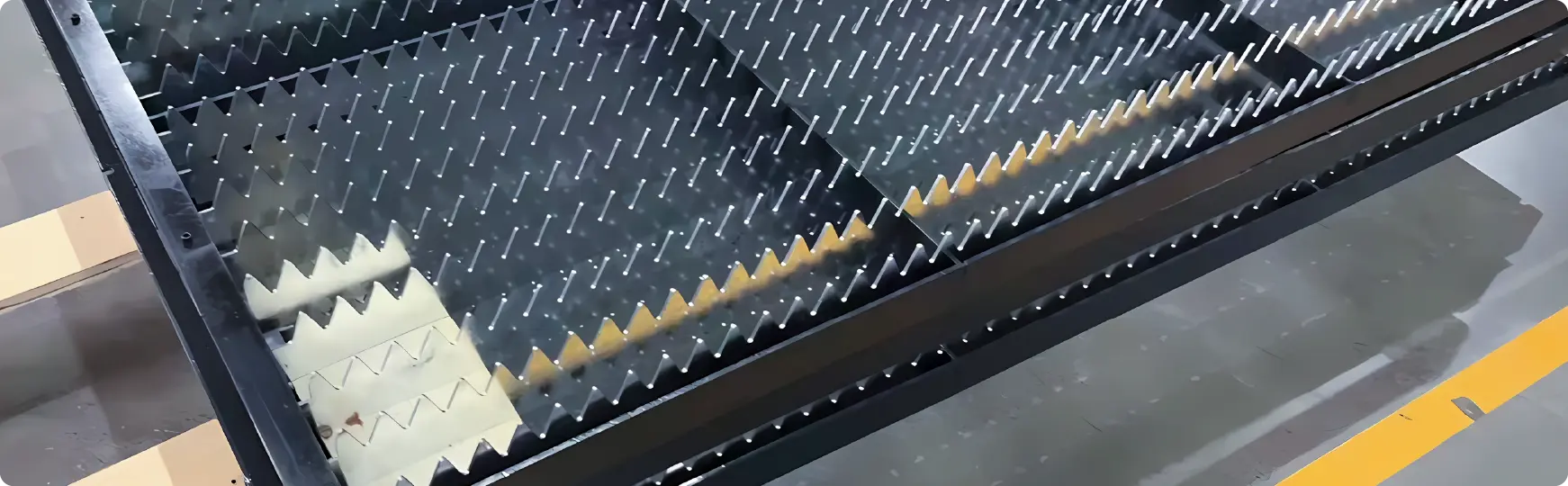

Conjunto de láminas modulares
Las láminas cuentan con un diseño modular asegurado con tornillos, permitiendo un desmontaje y reemplazo fáciles para reducir los costos de mantenimiento y el tiempo de inactividad.

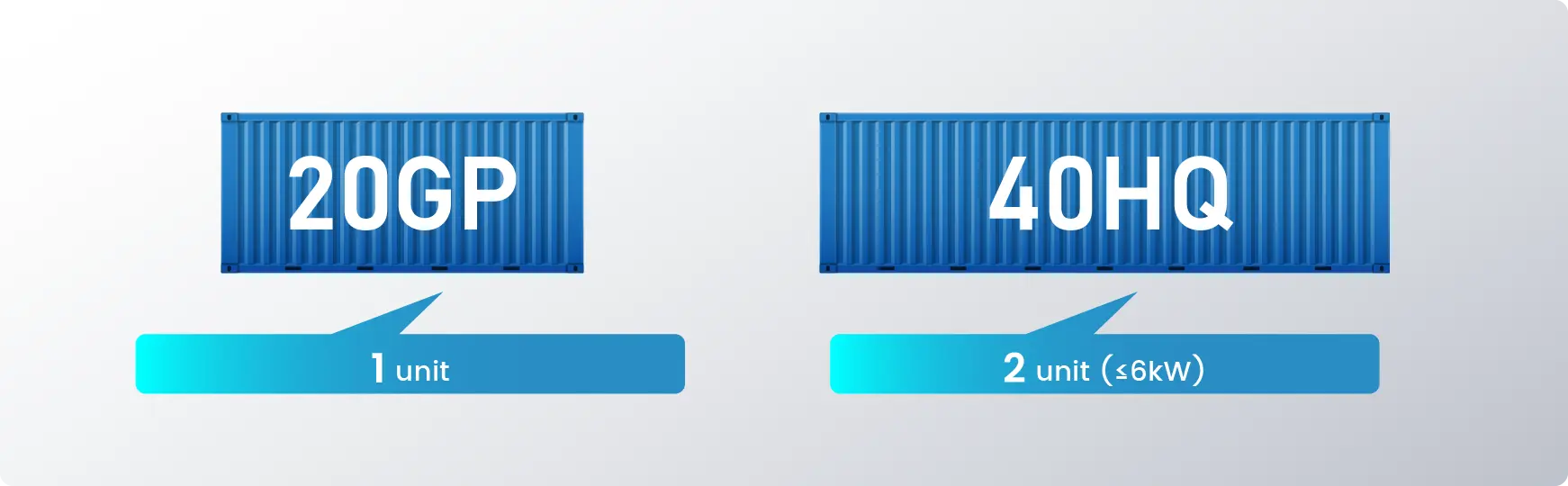

Estructura modular compacta para envío optimizado
Con un diseño de bancada modular y viga desmontable, una máquina cabe en un contenedor estándar de 20 pies, mientras que dos máquinas (≤6 kW) caben en un contenedor de 40 pies de altura alta. La estructura modular permite un montaje conveniente en el lugar y reduce los costos de envío internacional.
- Centrado unilateral
- Centrado de perfiles
- Perforación rápida
- Perforación suave
- Perforación progresiva
- Función de salto
Parámetros técnicos
| Modelo | SF3015PC |
| Potencia del láser (kW) | 1,5-12 |
| Área de trabajo (L*A, mm) | 3050*1530 |
| Precisión de posicionamiento en los ejes X/Y (mm) | ±0,05 |
| Precisión de reposicionamiento en los ejes X/Y (mm) | ±0,02 |
| Velocidad máxima sin carga (m/min) | 100 |
| Aceleración máxima (G) | 1 |
| Carga máxima de la plataforma (kg) | 1100 |
| Dimensiones generales (largo x ancho x alto, mm) | 8800*3800*2260 |
| Fuente de alimentación | Trifásico 380V, 50Hz/60Hz (fabricado a medida) |
¿Qué es el cortador láser y cómo funciona?
Un cortador láser utiliza el láser como fuente de calor y se puede clasificar como cortador de láminas y de tubos. Esto incluye el cortador láser de láminas, el cortador láser de tubos y la combinación de láminas y tubos, lo que lo convierte en uno de los equipos de procesamiento de metales más avanzados disponibles en la actualidad.
El cortador láser utiliza el rayo láser de alta densidad para convertir la energía láser en energía térmica, lo que provoca un calentamiento localizado, la fusión o incluso la vaporización de los materiales. Luego, el material fundido o vaporizado se elimina mediante el uso de un flujo de gas u otros métodos para lograr el corte.
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
Al seleccionar un cortador láser, creemos que los usuarios deben centrarse en los 10 factores siguientes:
* Potencia del láser * Velocidad de corte * Precisión del corte * Tipo de generador láser
* Grado de automatización y software * Costes de propiedad * Compatibilidad de materiales
* Asistencia técnica y servicio * Espacio y requisitos de instalación * Factores ambientales y de seguridad
La potencia de un láser de fibra afecta directamente a sus capacidades de corte. Los láseres de fibra con diferentes niveles de potencia son adecuados para distintos tipos y espesores de materiales. El siguiente artículo ofrece una descripción general de las capacidades de corte para los principales rangos de potencia: Capacidad de corte y velocidad de los láseres de fibra de 1,5 kW a 80 kW
El cortador láser puede cortar una amplia gama de materiales, incluidos acero inoxidable, acero al carbono, acero de aleación, acero al silicio, aluminio, aleación de aluminio, chapa galvanizada, placa de aluminio-zinc, chapa decapada, titanio y otras láminas de metal.
Se pueden aplicar en la mayoría de las industrias metalúrgicas, como el trabajo de chapa metálica, utensilios de cocina, aeroespacial, armarios eléctricos, utensilios de cocina domésticos, piezas de automóviles, maquinaria de construcción y agrícola, y más.
El corte por láser reemplaza las cuchillas mecánicas tradicionales con un haz de láser invisible, ofreciendo alta precisión, corte rápido, sin limitación en los patrones de corte, anidamiento automático para ahorrar materiales, bordes de corte suaves y bajos costos operativos. Está mejorando o reemplazando gradualmente los procesos tradicionales de corte de metal.
* Las partes mecánicas del cabezal de corte por láser no entran en contacto con la pieza de trabajo, lo que evita rayones en la superficie durante la operación.
* El corte por láser es rápido, con bordes suaves y planos que normalmente no requieren procesamiento adicional.
* La zona afectada por el calor es pequeña, lo que resulta en una deformación mínima de la hoja y costuras de corte estrechas (0,1-0,3 mm).
* Los cortes no tienen estrés mecánico ni rebabas de corte.
* Alta precisión de corte y buena repetibilidad sin dañar la superficie del material.
* La programación CNC permite el procesamiento de cualquier patrón plano y el corte de hojas enteras grandes sin la necesidad de moldes, ahorrando tiempo y costos.
La máquina completa tiene una garantía de 2 años. Sus accesorios principales y consumibles se sustituirán en función de su vida útil específica. También proporcionamos accesorios originales para usuarios globales, con presupuestos disponibles en 24 horas y entrega en un plazo de 3 a 7 días laborables. El cambio de estos accesorios se dará prioridad a nuestras filiales cercanas o centros de servicio locales.
Sí. Nuestras máquinas suelen estar equipadas con sistemas CNC avanzados que utilizan el centrado por capacitancia para medir el tamaño real del tubo y calibrarlo automáticamente para alinear el perfil del tubo con su modelo. También cuentan con compensación en tiempo real de la desviación del tubo, lo que reduce los requisitos de sujeción del tubo y mejora la precisión de la perforación del tubo.
