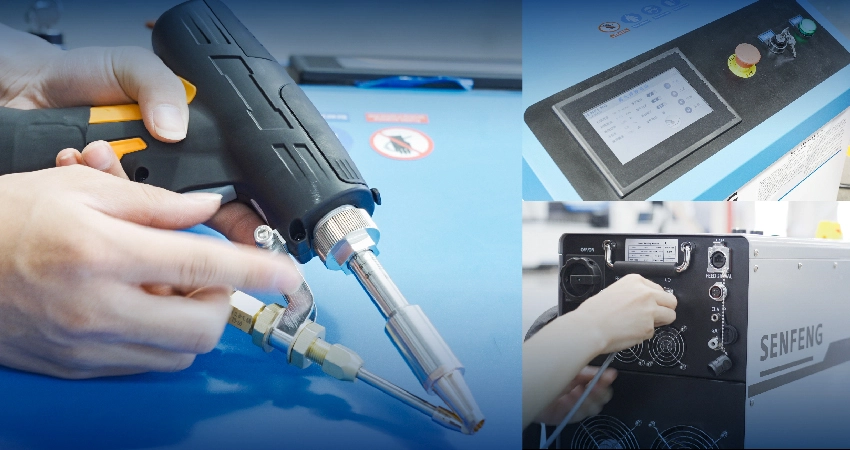

Maximizar la eficiencia: mantenimiento de su soldadora láser de fibra

Las máquinas de soldadura láser de fibra son reconocidas por su alta precisión, eficiencia y excepcional calidad de soldadura. Entonces, ¿cómo puede maximizar la eficiencia y la vida útil de su máquina? Un mantenimiento adecuado es crucial.

¿Qué componentes componen una máquina de soldadura láser y su funcionamiento?

Antes de sumergirnos en los procedimientos de mantenimiento, es fundamental comprender los componentes principales de su máquina de soldadura láser de fibra y sus funciones.

Introducción a la soldadura láser Componentes y funciones
Sistema de enfriamiento	Evita el sobrecalentamiento al disipar el exceso de calor generado durante el proceso de soldadura, que puede ser perjudicial para la fuente láser y otros componentes.
Sistema de gas	Proporciona gases protectores como oxígeno, nitrógeno o argón, evitando la oxidación y mejorando la calidad de la soldadura.
Sistema eléctrico	Este sistema alimenta la máquina y controla sus funciones, garantizando un funcionamiento eficiente y una modulación precisa del rayo láser durante la soldadura.
Sistema de control	Este sistema gestiona las operaciones de la máquina, incluida la velocidad, la potencia de salida y el movimiento, lo que lo hace vital para trabajos de precisión.
Sistema óptico	Compuesto por lentes y espejos, este sistema enfoca y dirige el rayo láser sobre la pieza de trabajo, influyendo en la calidad de la soldadura.
Fuente láser	Este es el corazón de la máquina, que genera el haz láser de alta energía utilizado para la soldadura. Los diferentes niveles de potencia permiten trabajar con distintos espesores de material.
Cabezal de soldadura	Este componente contiene la lente de enfoque y la boquilla, que dirige el haz láser al material. Su alineación es crucial para una soldadura eficaz.

¿Cómo mantener los componentes importantes mencionados anteriormente de la soldadura láser?

Ciertos componentes de su sistema de soldadura láser requieren más atención debido a su importancia en el proceso de soldadura.

1. Sistema de Agua

El sistema de refrigeración por agua consta de dos partes: una parte hace circular el refrigerante desde el enfriador hasta el láser, enfriándolo a través de intercambiadores de calor internos antes de regresar al enfriador; la otra parte enfría el cabezal de soldadura en el sistema óptico.

Procedimientos de mantenimiento:

• Inspeccione las líneas de circulación: revise periódicamente las líneas de circulación de agua para detectar signos de daños debido a mordeduras de animales, presión de objetos cercanos o colisiones, que podrían provocar bloqueos o fugas.
• Evaluar el envejecimiento de las tuberías: controle el estado de las tuberías de agua para detectar su envejecimiento e inspeccione todas las conexiones para detectar cualquier signo de fugas.

2. Sistema de Gas

El sistema de gas proporciona gases protectores, normalmente argón o nitrógeno de alta pureza, cruciales para soldaduras de calidad.

Procedimientos de mantenimiento:

• Revise los componentes de manejo de gas: Inspeccione todos los componentes de manejo de gas, como reguladores de presión y válvulas solenoides, para detectar daños o fugas de gas. Solucione cualquier problema de inmediato para garantizar un funcionamiento seguro y eficaz.

3. Enfriador de Agua

El enfriador es un componente crucial del soldador láser, responsable de proporcionar enfriamiento tanto al láser como al cabezal de soldadura.

Procedimientos de mantenimiento:

• Limpieza del intercambiador de calor: Limpie periódicamente las aletas del intercambiador de calor con un cepillo y luego sople con aire comprimido para eliminar cualquier residuo, asegurando así una disipación eficiente del calor.
• Limpieza del condensador: elimine periódicamente el polvo del condensador para mantener el flujo de aire y la eficiencia de enfriamiento.
• Comprobación de los niveles de agua: Controle periódicamente el nivel de agua en el tanque del enfriador. Si el nivel es bajo, añada inmediatamente agua destilada o desionizada para evitar el sobrecalentamiento.
• Inspección de las conexiones eléctricas: Revise periódicamente los terminales eléctricos para detectar acumulación de polvo y asegúrese de que estén limpios y seguros.
• Inspección de las tuberías de agua: Inspeccione periódicamente el sistema de agua para detectar fugas y signos de desgaste en las tuberías. Reemplace inmediatamente cualquier componente dañado para evitar problemas futuros.
• Monitoreo de la calidad del agua: Revise periódicamente la calidad del agua de refrigeración. Si se enturbia o pierde transparencia, vacíe el tanque y rellénelo con refrigerante nuevo para mantener su rendimiento.
• Limpieza de los cartuchos filtrantes: Limpie periódicamente las impurezas de los cartuchos filtrantes. Reemplace los filtros dañados con prontitud para garantizar el funcionamiento eficiente del sistema.

Mantenimiento de Invierno:
En invierno, las temperaturas de trabajo más bajas pueden provocar congelamiento en el enfriador de agua, por lo que se debe tener especial cuidado con el mantenimiento durante este período.

• Instalar soluciones de calefacción: Agregar sistemas de aire acondicionado o calefacción puede ayudar a mantener la temperatura ambiente alrededor de 10 °C (50 °F), protegiendo los equipos del frío extremo.
• Funcionamiento continuo del enfriador: Mantener el enfriador en funcionamiento las 24 horas del día, los 7 días de la semana, garantiza que el agua fluya, evitando la formación de hielo. Esto requiere garantizar un suministro eléctrico continuo en las instalaciones.
• Añadir anticongelante: Incorpore anticongelante de glicol al sistema de refrigeración para reducir el punto de congelación de la mezcla de agua. Ajuste la concentración según el punto de congelación requerido.
• Drenar el agua durante la inactividad: si el equipo no se utilizará durante un período prolongado o durante cortes de energía, asegúrese de drenar el agua tanto del tanque enfriador como del láser para evitar daños por congelamiento.

4. Sistema Eléctrico

• Revise los disyuntores: asegúrese de que el disyuntor principal y los disyuntores de suministro de energía individuales, incluido el interruptor de parada de emergencia, respondan de manera rápida y eficaz.
• Verificar las conexiones de alimentación: Confirme que las conexiones de alimentación de la máquina láser sean correctas.
• Asegúrese de tener la capacidad adecuada: verifique que los disyuntores principales y secundarios (para la unidad principal, la máquina láser, el compresor de aire, etc.) cumplan con los requisitos de capacidad especificados.
• Verifique el calibre del cable: asegúrese de que el diámetro de los cables de alimentación, tierra y neutro cumpla con las especificaciones de la máquina y no sea menor al requerido.
• Inspeccionar las conexiones a tierra: Verifique que las conexiones a tierra de los cables de alimentación estén seguras y correctamente instaladas.
• Examine las terminales eléctricas: Compruebe la fiabilidad y seguridad de todas las terminales de los cables de alta tensión, especialmente en los puntos de entrada y salida del transformador de potencia. Asegúrese de que todos los enchufes y tomas de corriente estén bien conectados.
• Supervisar la estabilidad del voltaje: Verifique periódicamente la estabilidad del voltaje de suministro para garantizar un funcionamiento constante.
• Mantenga la limpieza y la ventilación: mantenga el gabinete eléctrico del soldador láser limpio, organizado y bien ventilado.
• Inspeccione la integridad y seguridad del cableado: revise periódicamente todo el cableado para verificar su integridad y seguridad y evitar riesgos eléctricos.

5. Sistema Óptico

Precauciones:

• Evite el contacto directo: no toque directamente las superficies de las lentes ópticas (como lentes protectoras y lentes de enfoque), ya que esto puede rayar la superficie del espejo.
• Restricciones de limpieza: Nunca limpie las lentes ópticas con agua, detergentes o sustancias similares, ya que pueden dañar los recubrimientos especiales de la superficie de la lente.
• Condiciones adecuadas de almacenamiento: No guarde las lentes en lugares oscuros y húmedos, ya que esto puede provocar el envejecimiento de la superficie de la lente.
• Mantenga las lentes limpias: Las lentes deben mantenerse limpias. El polvo, la suciedad o la humedad pueden absorber la energía del láser y dañar los recubrimientos, lo que afecta la calidad del haz láser o incluso impide su generación.
• Reemplazo oportuno: reemplace las lentes rápidamente si están dañadas.
• Cuidado durante la instalación: al instalar o reemplazar lentes protectoras o de enfoque, aplique una presión mínima para evitar deformar la lente, lo que puede afectar negativamente la calidad del haz.

Almacenamiento de lentes:

• Almacenamiento adecuado: asegúrese de que las lentes ópticas se almacenen correctamente para mantener su calidad.
• Control de temperatura: Guarde las lentes en entornos con temperaturas entre 10 y 30 °C. Evite colocarlas en congeladores o similares para evitar la condensación, que puede dañarlas. Las temperaturas superiores a 30 °C también pueden afectar el recubrimiento de las lentes.
• Entorno seguro: mantenga las lentes en una caja y en un entorno estable y sin vibraciones para evitar deformaciones que puedan afectar su rendimiento.

6. Fuente Láser

• Inspección de la línea eléctrica: Revise periódicamente las líneas eléctricas y asegúrese de que la fuente láser esté conectada a tierra. Use un multímetro para verificar la continuidad entre la carcasa del láser y la tierra (cable PE amarillo-verde) antes de encenderlo.
• Cumplimiento de la línea de control: Asegúrese de que todas las líneas de control y voltajes cumplan con las especificaciones técnicas del fabricante. El incumplimiento puede provocar daños irreversibles.
• Protección de la fibra: Manipule la fibra óptica con cuidado. Evite doblarla o someterla a tensión para evitar daños.
• Limpieza de la lente: Proteja el cabezal de salida óptica del polvo. Si es necesario limpiarlo, utilice etanol puro al 99,9 % y bastoncillos sin pelusa para evitar la contaminación.
• Supervise el funcionamiento del sistema: Durante el funcionamiento, revise continuamente los sistemas de agua, gas y electricidad para comprobar su correcto funcionamiento. Si surge algún problema, apague el sistema inmediatamente para diagnosticarlo.
• Documentación de fallas: si ocurre alguna falla, documente la hora, los síntomas y el estado operativo del sistema antes de solucionar la causa.
• Mantenimiento del sistema de refrigeración: Para un uso prolongado, limpie periódicamente las líneas de agua de refrigeración y mantenga limpia la fuente láser. Reemplace el agua de refrigeración del enfriador periódicamente para mantener un rendimiento óptimo.

Lista de Mantenimiento Diario para Soldadura Láser

Para lograr un rendimiento óptimo y una larga vida útil de su soldadora láser, es fundamental realizar un mantenimiento exhaustivo antes de comenzar a trabajar cada día. A continuación, se incluye una lista de verificación detallada:

Limpieza:

• Cabezal de soldadura: Limpie la lente y la boquilla con un limpiador de lentes adecuado y un paño sin pelusa. Esto ayuda a prevenir la contaminación que puede afectar negativamente la calidad de la soldadura.
• Componentes ópticos: Inspeccione y limpie periódicamente los espejos y demás elementos ópticos para mantener la calidad del haz. Una lente sucia puede disminuir la intensidad del láser y provocar soldaduras deficientes.
• Área de trabajo: Mantenga el área de trabajo ordenada. Un entorno limpio minimiza el riesgo de que los residuos interfieran con el funcionamiento de la máquina.

Inspección:

• Láser y enfriador de agua: Verifique la fuente láser y el enfriador de agua para garantizar que haya niveles de agua adecuados e inspeccione las tuberías para detectar fugas.
• Cabezal de soldadura: Examine el cabezal de soldadura para detectar cualquier daño o interferencia.
• Estado de preparación del láser: verifique la funcionalidad del botón de estado de preparación del láser observando las luces indicadoras para detectar cualquier signo de daño.
• Botón de parada de emergencia: asegúrese de que el botón de parada de emergencia funcione correctamente para mayor seguridad.
• Suministro de gas: Verifique que el suministro de gas esté funcionando correctamente.

Postoperatorio:

• Eliminación de residuos: después del trabajo, retire rápidamente los residuos de soldadura y limpie el área de trabajo para mantener el orden y la limpieza.
• Limpieza del equipo: Asegúrese de que todas las partes de la máquina estén limpias y libres de contaminantes y evite colocar cualquier material sobre el equipo o alrededor de él.
• Procedimiento de apagado: al final de la jornada laboral, siga el procedimiento de apagado correcto y apague la fuente de alimentación principal de la soldadora láser CNC.

Conclusión

Invertir tiempo y esfuerzo en un mantenimiento adecuado se traducirá en una mayor productividad y calidad de la soldadura. Tanto si es propietario de un pequeño taller como si forma parte de una gran planta de fabricación, estas prácticas le ayudarán a sacar el máximo provecho de su tecnología de soldadura láser de fibra.
